鋼結構電梯設計教學大綱

一、課程目標

1. 掌握鋼結構電梯井道設計規范與安全標準
2. 理解電梯鋼結構與建筑結構的協同設計原理
3. 培養符合GB50017-2017等國家標準的計算能力
4. 掌握從方案設計到施工圖繪制的完整流程

二、核心教學內容

（一）基礎理論模塊

1. ?設計規范體系?

   • 電梯鋼結構專用規范（GB/T 7025.1-2023）
   • 建筑鋼結構通用規范（GB55006-2021）
   • 防火設計規范（GB55037-2022）

2. ?荷載分析?

   • 靜荷載：結構自重、設備重量
   • 活荷載：人員荷載（按GB50009取值）
   • 特殊荷載：地震作用、風荷載

3. ?材料特性?

   • 鋼材Q235B/Q355B的力學性能
   • 焊接材料匹配原則
   • 防腐處理要求

（二）專業設計模塊

1. ?井道系統設計?

   • 主結構方案：
     • 縱向立柱：□150×150×6鍍鋅方鋼
     • 橫向梁：□150×150×5鍍鋅方鋼
     • 節點連接：全熔透焊縫（滿足GB50661）
   • 導軌支架系統：
     • 預埋件設計
     • 可調式支架構造

2. ?機房結構設計?

   • 承重梁布置（H300×150槽鋼）
   • 吊鉤安裝（承載力≥2000kg）
   • 設備基座設計

3. ?圍護系統設計?

   • 巖棉彩鋼板連接節點
   • 防火封堵構造
   • 防雷接地設計

（三）計算分析模塊

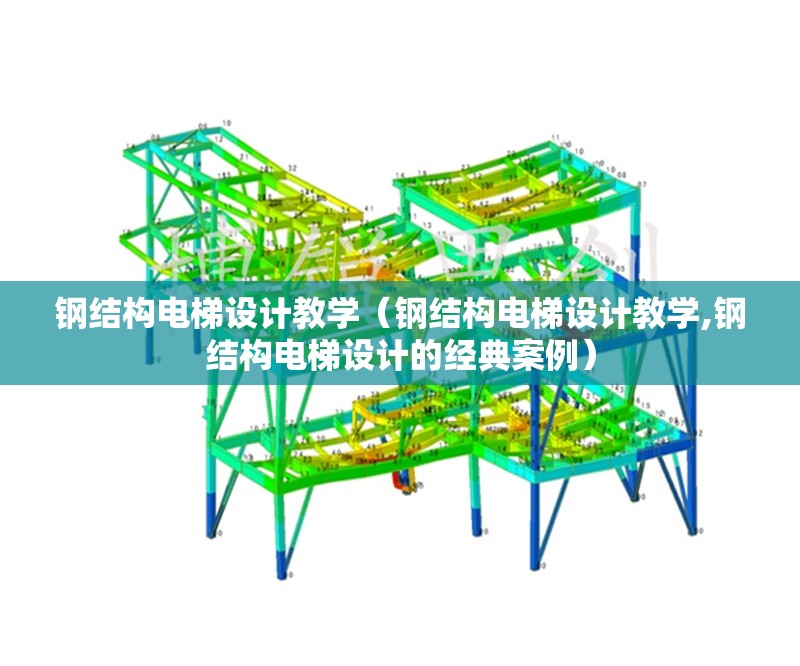

1. ?有限元分析要點?

   • 邊界條件設置
   • 荷載組合工況
   • 7自由度分析（考慮扭矩影響）

2. ?專項驗算?

   • 強度驗算（σ≤f）
   • 穩定性驗算（整體/局部）
   • 變形控制（≤L/400）

3. ?抗震設計?

   • 反應譜法應用
   • 節點抗震構造措施

三、教學實施建議

（一）教學方法

1. ?案例教學法?

   • 典型工程案例解析（如三層別墅電梯井道設計）
   • 事故案例分析（如2018年某商場電梯井坍塌事故）

2. ?BIM技術應用?

   • 使用Revit進行三維建模
   • Navisworks施工模擬

3. ?規范研讀訓練?

   • 分組解讀GB50017-2017附錄B
   • 規范條文對比分析

（二）實踐環節

1. ?課程設計任務?

   • 題目：某商業綜合體觀光電梯鋼結構設計
   • 要求：
     • 完成全套施工圖（含節點詳圖）
     • 編制計算書（手算+電算對比）
     • 制作1:50模型

2. ?校企合作項目?

   • 參觀電梯制造企業
   • 參與實際工程圖紙會審

四、教學資源

（一）推薦教材

1. 《電梯鋼結構設計規范》（GB/T 7025.1-2023）
2. 《建筑鋼結構設計手冊》（中國建筑工業出版社）
3. 《電梯工程設計與施工》（機械工業出版社）

（二）軟件資源

1. 結構分析：Midas Gen、SAP2000
2. 繪圖軟件：AutoCAD、天正結構
3. BIM平臺：Revit、Tekla Structures

五、考核方式

1. ?平時成績（40%）?

   • 課堂表現（20%）
   • 作業完成（20%）

2. ?期末考核（60%）?

   • 理論考試（30%）
   • 課程設計答辯（30%）

六、課程思政元素

1. 通過事故案例強化安全意識
2. 結合抗震設計培養社會責任
3. 通過規范學習樹立法治觀念

注：本大綱建議教學周期為16周（含2周課程設計），總學時64學時?？筛鶕?jù)不同院校的辦學層次和培養目標進行適當調整。
