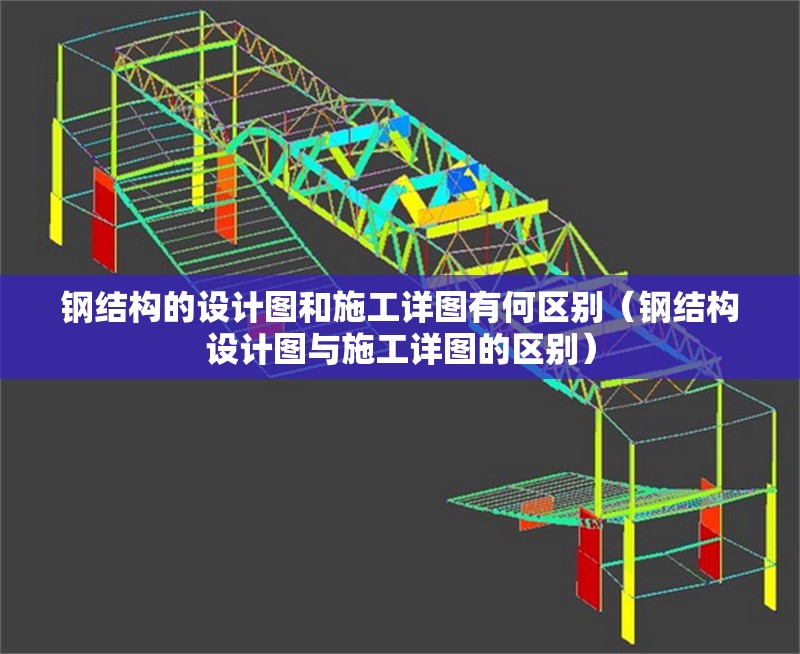

鋼結構的設計圖和施工詳圖有何區別（鋼結構設計圖與施工詳圖的區別）
在鋼結構工程中，設計圖與施工詳圖是兩個不同階段、不同用途的技術文件，它們?cè)?strong>目的、內容深度、編制單位和使用對象等方面存在顯著區別。以下是兩者的主要差異分析：
一、基本定義與角色定位
| 項目 | 鋼結構設計圖 | 鋼結構施工詳圖 |
|---|---|---|
| 定義 | 由設計單位編制的初步成果，用于表達整體結構設計方案 | 在設計圖基礎上深化而成，直接指導構件加工與現場安裝 |
| 角色 | 宏觀指導性文件，體現設計理念和總體布局 | 微觀執行性文件，規定具體施工細節 |
| 編制單位 | 設計院或設計公司 2 | 鋼結構制造廠或施工單位 2 |
| 使用對象 | 業主、監理、施工管理團隊等 | 加工廠工人、現場安裝人員 |
二、主要內容對比
| 內容類別 | 鋼結構設計圖 | 鋼結構施工詳圖 |
|---|---|---|
| 設計說明 | 包含材料要求、荷載條件、抗震等級等總體說明 1 | 一般不重復設計說明，側重工藝要求 |
| 布置圖 | 平面布置、立面布置、結構體系示意 | 構件安裝位置、方向及連接關系詳圖 2 |
| 構件圖 | 主要構件（如梁、柱）的截面尺寸和大致長度 | 每個構件的精確幾何尺寸、開孔位置、坡口形式等 |
| 節點圖 | 典型節點連接示意（較簡化） | 所有節點的詳細構造，包括焊縫、螺栓數量與規格 4 |
| 材料表 | 鋼材訂貨表，列出主要構件的材質與用量 1 | 精確的材料清單，按構件編號統計用料 4 |
| 編號系統 | 可能僅標注主要構件類型 | 每個構件均有唯一編號，便于生產和安裝追溯 3 |
三、深度與精度差異
- 設計圖：屬于較高階段的設計成果，內容相對簡明，圖紙量較少，重點在于提供一個完整的結構方案和計算依據，為后續深化設計服務 2。
- 施工詳圖：深度遠超設計圖，細化到每一個焊縫、螺栓孔位、加工公差、焊接參數等施工細節，確保加工和安裝無誤 1。
例如：>
