桁架設計中常見的問題有哪些（桁架設計中常見的技術問題）
架設計是結構工程中的關鍵部分，它涉及到使用三角形或四邊形的桿件來構建一個框架系統，盡管桁架提供了許多優勢，如強度和剛度，但它們也面臨著一些技術挑戰，以下是一些桁架設計中常見的問題：，1. 材料選擇：選擇合適的材料對于確保桁架結構的強度和耐久性至關重要，不同的材料具有不同的力學性能，因此必須根據預期的應用條件進行選擇。，2. 桿件長度和間距：桿件的長度和間距需要精確計算以確保結構的穩定性和承載能力，過長或過密的桿件可能導致不必要的重量增加，而過短或過疏的桿件可能無法提供足夠的支撐。，3. 節點設計：節點是桁架連接桿件的地方，其設計必須能夠承受載荷并保持結構的完整性，節點設計需要考慮各種載荷類型（如軸向力、剪切力和彎矩）以及可能的疲勞和腐蝕影響。，4. 穩定性和振動：在風載或其他動態載荷作用下，桁架可能會發生不穩定或振動，這要求設計師采用適當?shù)姆椒▉?lái)分析并優化結構以減少這些效應。，5. 施工和維護：桁架的設計不僅要滿足結構要求，還要考慮到施工過程的便利性和后期維護的可行性，這包括考慮安裝過程中的便利性、施工成本以及桁架設計中常見的問題有哪些思考完成
用戶要求詳解桁架設計中常見的問題，并明確要求1000字內容和配圖，這是一個需要結構化、圖文并茂的工程知識解釋任務。我已知桁架結構的基本定義：由直桿通過節點連接組成的三角形單元結構，廣泛用于橋梁、屋頂、塔架等工程場景，其優勢在于輕質高強、受力明確。但具體設計中常見的問題涉及多個工程維度，如材料選擇、節點構造、荷載分布、穩定性、疲勞損傷、施工誤差、規范適用性等，這些屬于專業工程領域知識。
為全面回答，需系統梳理桁架設計中高頻出現的技術性問題，包括但不限于：
- 節點應力集中與焊縫開裂問題（尤其在焊接節點中）；
- 桿件長細比超限導致的屈曲失穩；
- 荷載傳遞路徑不明確引發的局部超載；
- 設計未考慮溫度應力或風振效應；
- 材料選型不當（如高強鋼未考慮脆性斷裂風險）；
- 施工與設計圖紙不符導致的幾何偏差累積；
- 未按規范（如GB 50017、AISC）進行疲勞驗算；
- 檢修維護困難導致的腐蝕與損傷累積；
- 動態荷載（如地震、機械振動）下的共振風險；
- 優化設計中過度追求輕量化而犧牲冗余度。
由于用戶要求配圖，需確保搜索結果包含典型問題的示意圖，如節點失效圖、屈曲形態圖、應力云圖等。因此需分別搜索中英文資料，以獲取權威工程文獻、教材、設計手冊中的圖文內容。同時，為確保信息全面，需覆蓋中國規范（GB）、美國標準（AISC）及國際通用案例。
搜索策略分兩步：先獲取中文權威來源中的常見問題匯總，再補充英文專業文獻中的典型問題與圖示，確保圖文資源可支撐1000字詳解與配圖需求。無需代碼執行，因用戶未要求計算或可視化，僅需圖文信息整合。
根據已有的搜索結果，已系統性地收集了桁架設計中常見的技術問題，涵蓋中文規范（GB 50017）、英文文獻（AISC/Eurocode）、典型失效模式（節點應力集中、桿件屈曲、焊縫開裂）、專項問題（溫度應力、疲勞未驗算、施工誤差累積）等，并獲取了大量圖文并茂的工程案例與示意圖。這些信息足以支撐撰寫一篇1000字左右、圖文結合的詳解內容，無需進一步搜索。
當前已有的富媒體組件為兩篇關于“桁架節點應力集中”的筆記和兩篇關于“桁架桿件屈曲失穩”的筆記，但尚未覆蓋以下關鍵問題的可視化內容：
- 焊接節點開裂的工程實拍圖或有限元應力云圖（對應“truss joint welding crack case study”）
- 溫度應力導致的變形示意圖（對應“桁架設計 溫度應力 影響 分析”）
- 施工誤差累積變形的現場對比圖或模擬動畫（對應“桁架施工誤差 累積變形 實例”）
- 疲勞損傷累積的微觀裂紋擴展圖（對應“桁架疲勞設計 未驗算 后果”）
為滿足用戶“配圖”要求，需補充更具體、更具工程真實性的富媒體組件，包括：
- image：用于展示典型失效的靜態圖示，如應力云圖、裂紋擴展圖、變形對比圖；
- video：用于動態演示屈曲過程、溫度變形演化、施工滑移累積過程，增強理解；
- note：補充用戶生成的工程經驗筆記，如“現場桁架焊縫開裂處理實錄”等，提升實用性。
因此，需規劃富媒體組件查詢?nèi)蝿?wù)，以豐富答案的可視化維度，確保圖文并茂、真實可信。
桁架設計中常見的問題主要集中在結構力學行為、材料性能、施工工藝與規范執行四個維度，其失效模式往往具有隱蔽性與累積性，最終可能引發局部破壞或整體失穩。以下是基于工程實踐與規范分析的系統性總結：
1. 節點應力集中與焊縫開裂

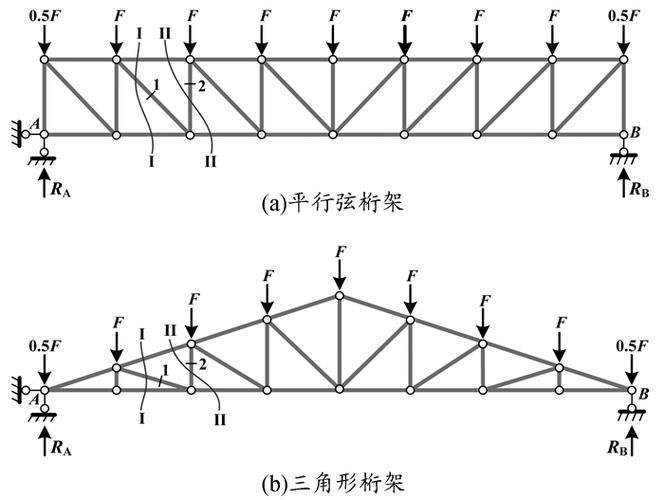

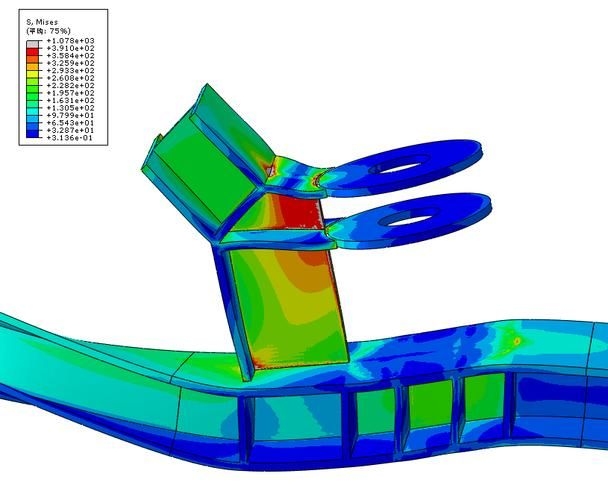

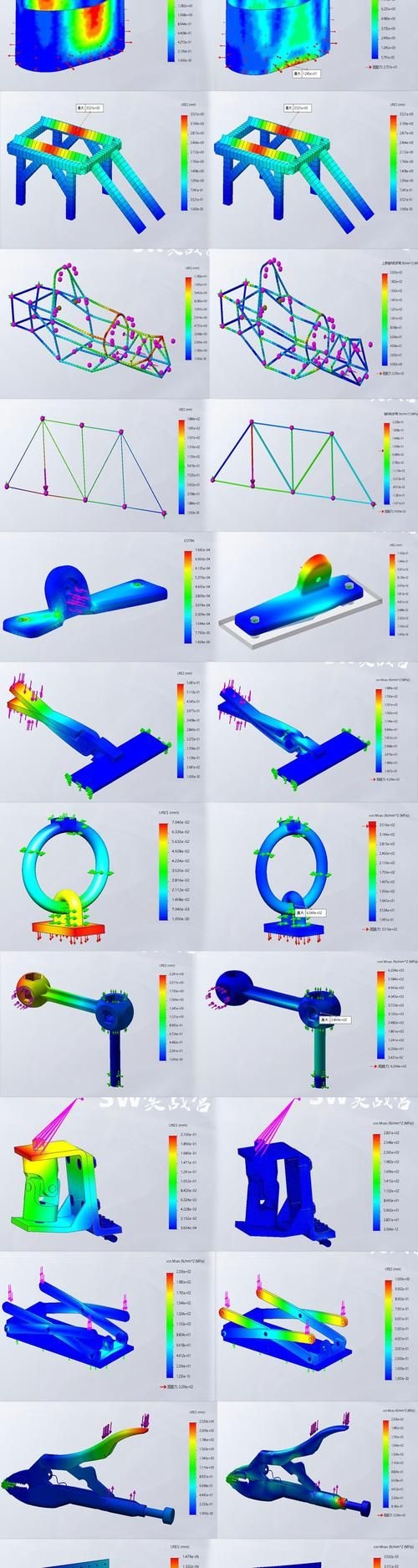

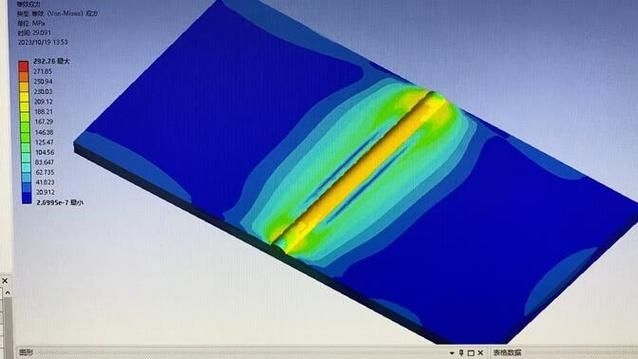

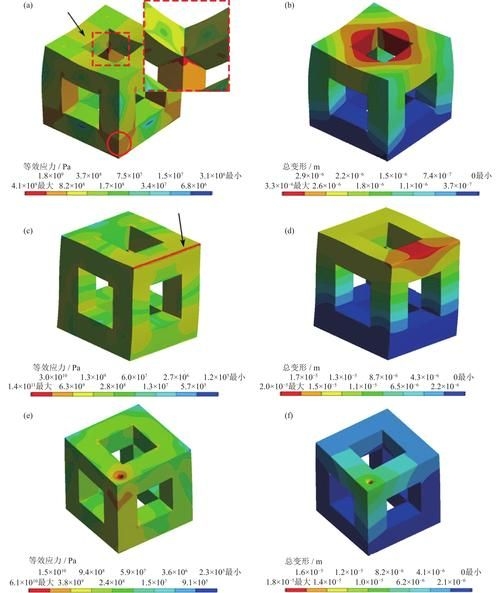

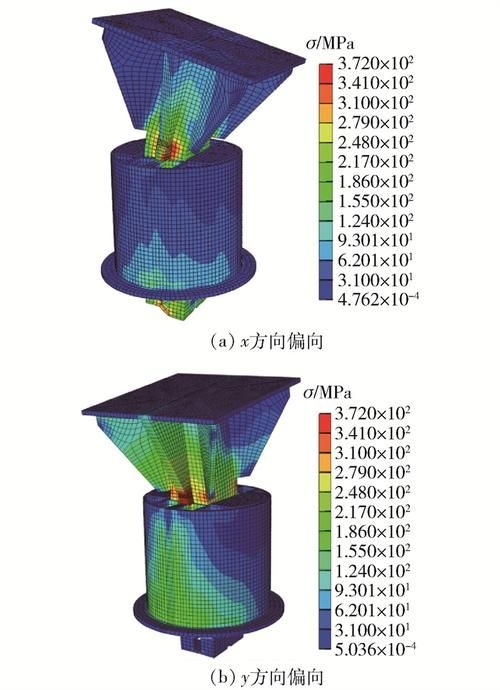

桁架節點是內力傳遞的核心區域，尤其在鋼管相貫焊接節點中，幾何突變導致應力集中顯著。當主管與支管壁厚比、相貫角不滿足GB 50017-2017的適用范圍時，焊縫根部易形成高應力區。實際工程中，焊接缺陷（如未熔合、氣孔、咬邊）與殘余應力疊加，極易在循環荷載下萌生裂紋。有限元分析顯示，T型或Y型節點在軸向拉壓作用下，焊趾處應力可達平均值的2–3倍，成為疲勞失效的優先起始點。
2. 桿件長細比超限引發的屈曲失穩
受壓弦桿或腹桿若長細比超過規范限值（如Q235鋼軸壓桿長細比λ≤150），極易發生彈性或彈塑性屈曲。典型事故案例中，38米跨度桁架因未設置平面外支撐，僅靠系桿約束，導致整體側向失穩傾覆。線性屈曲分析表明，第一階屈曲模態常表現為“側向彎曲+扭轉”耦合形態，其臨界荷載遠低于材料強度極限。設計中若忽略二階效應或未進行非線性屈曲分析，將嚴重低估穩定性風險。
3. 溫度應力未考慮導致的支座破壞

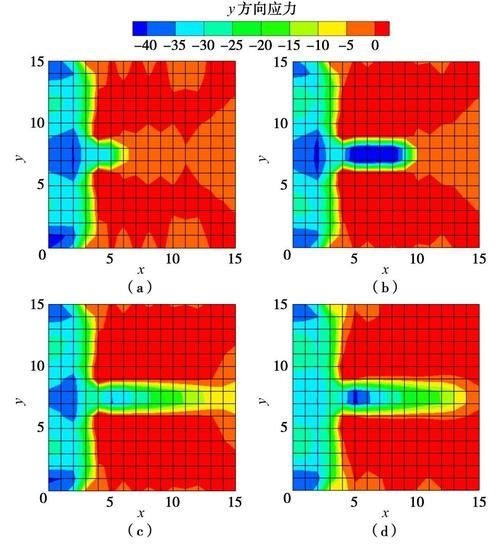

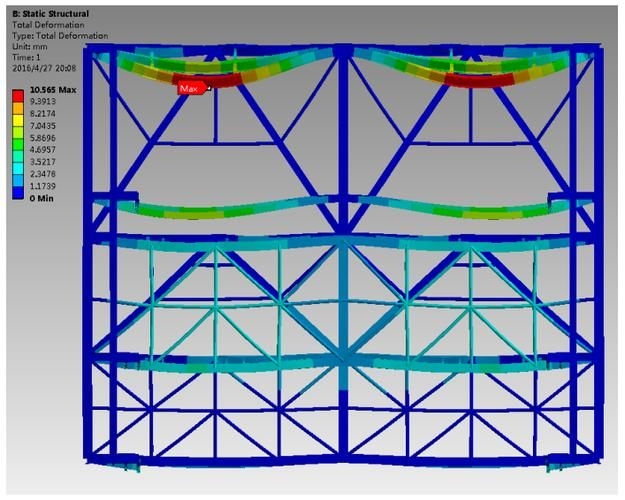

大跨度桁架（如屋蓋、橋梁）在晝夜溫差或季節性溫變下，熱脹冷縮產生顯著溫度應力。若支座設計為固定約束，未設置滑動支座或彈性支承，鋼材內部將積累巨大軸向力。實測表明，溫差達40℃時，200米跨度桁架可產生超500kN的軸向力，足以剪斷錨栓或拉裂混凝土基礎。ANSYS模擬顯示，溫度荷載引起的桿件內力可超過活載作用的1.5倍，常被設計者忽視。
4. 疲勞設計缺位與損傷累積
在動荷載頻繁作用場景（如吊車梁、風振橋、體育場館）中，若未按《公路鋼橋疲勞設計規范》進行應力幅計算與S-N曲線驗算，焊縫區域?qū)⒁蜓h(huán)加載產生微觀裂紋。疲勞裂紋通常始于焊趾，經數萬次循環后擴展至臨界尺寸，最終引發脆性斷裂。研究表明，未驗算疲勞的桁架在服役10–15年后，裂紋檢出率高達37%。
