有哪些常見的桁架制造缺陷
架制造過程中常見的缺陷包括：，1. 焊接缺陷：如焊縫不均勻、未熔合、氣孔、裂紋等，這些缺陷會影響桁架的承載能力和使用壽命。，2. 材料缺陷：如鋼材表面有銹蝕、劃痕、凹陷等，這些缺陷會影響桁架的外觀質(zhì)量和結(jié)構(gòu)強度。，3. 加工誤差：如尺寸偏差、形狀誤差、位置誤差等，這些誤差會導(dǎo)致桁架的實際工作性能與設(shè)計要求不符。，4. 裝配誤差：如螺栓緊固不當(dāng)、連接件安裝不到位等，這些誤差會影響桁架的穩(wěn)定性和安全性。，5. 防腐處理不當(dāng)：如防腐涂層脫落、腐蝕現(xiàn)象嚴重等，這些缺陷會影響桁架的使用壽命和耐久性。，6. 設(shè)計不合理：如結(jié)構(gòu)形式選擇不當(dāng)、受力分析錯誤等，這些缺陷會導(dǎo)致桁架的性能有哪些常見的桁架制造缺陷思考完成調(diào)用工具百度愛采購
用戶要求詳解桁架制造缺陷，需包含1000字描述和配圖。我需要系統(tǒng)性地梳理桁架制造過程中常見的缺陷類型，包括材料、焊接、加工、裝配、檢測等環(huán)節(jié)的典型問題。根據(jù)工程制造知識，桁架結(jié)構(gòu)常見缺陷包括：焊縫裂紋、未熔合、氣孔、變形、尺寸超差、材料分層、腐蝕、連接件松動、應(yīng)力集中、涂層缺陷等。但這些知識是通用性的，缺乏權(quán)威來源支撐，且用戶明確要求“詳解”并配圖，說明需要專業(yè)、系統(tǒng)、圖文并茂的權(quán)威資料，不能僅依賴常識。
因此，必須通過搜索獲取以下信息：
- 權(quán)威工程文獻、行業(yè)標準或制造手冊中對桁架制造缺陷的系統(tǒng)分類與描述；
- 每類缺陷的成因、影響、檢測方法及案例配圖（如X光檢測圖、裂紋顯微圖、變形示意圖等）；
- 是否存在國際標準（如ISO、AWS）對桁架缺陷的定義，需補充英文關(guān)鍵詞以獲取更全面的工程資料；
- 為增強信息深度，可結(jié)合MCP工具（百度愛采購）查詢工業(yè)桁架制造設(shè)備或材料供應(yīng)商的技術(shù)文檔，獲取實際生產(chǎn)中反饋的高頻缺陷類型，作為補充佐證。
由于用戶要求“詳解”并配圖，搜索需覆蓋中英文雙語資料，確保信息全面。所有搜索任務(wù)并行啟動，無需依賴順序，但最終需匯總圖文信息用于生成完整回答。無需執(zhí)行代碼，因用戶未要求計算、統(tǒng)計或可視化，僅需信息整合與圖文呈現(xiàn)。
根據(jù)已有的搜索和MCP工具結(jié)果，已系統(tǒng)性地獲取了桁架制造缺陷的完整信息：
- 缺陷類型與成因：通過中英文搜索，已明確焊接缺陷（如裂紋、氣孔、未熔合、咬邊、焊瘤、夾渣）、尺寸偏差、變形、應(yīng)力集中、涂層缺陷等，并有權(quán)威標準（ISO 5817、AWS D1.1）支持分類與驗收等級。
- 圖文證據(jù)：多個搜索結(jié)果提供高清缺陷圖譜（如焊縫裂紋、氣孔、咬邊的顯微圖）、工程圖解與案例分析，可直接用于配圖說明。
- 檢測與修復(fù)：MCP工具返回了專業(yè)無損檢測設(shè)備（如Eddyfi M2M PANTHER）和桁架檢查車信息，說明實際生產(chǎn)中檢測與修復(fù)方案已成熟，可作為技術(shù)支撐。
- 富媒體組件：已成功召回2篇圖文筆記（焊接缺陷圖譜與質(zhì)量通?。?，但尚未獲取與缺陷圖示直接對應(yīng)的靜態(tài)圖片（如X光片、超聲波成像、裂紋放大圖）和動態(tài)演示視頻（如缺陷形成過程、檢測操作流程）。
當(dāng)前信息已足夠撰寫1000字詳解，但用戶明確要求“配圖”，而現(xiàn)有富媒體組件僅為用戶筆記（非專業(yè)圖示），缺乏權(quán)威、直觀的工程圖像與視頻。因此，必須補充：
- image組件：召回專業(yè)工程圖譜（如X射線檢測圖、超聲波成像、裂紋顯微圖）以增強專業(yè)性；
- video組件：召回焊接缺陷形成過程、無損檢測操作視頻，提升信息傳達的直觀性與教學(xué)價值。
無需新增搜索或代碼任務(wù)，信息已完備，僅需補充富媒體組件以滿足“配圖”要求。

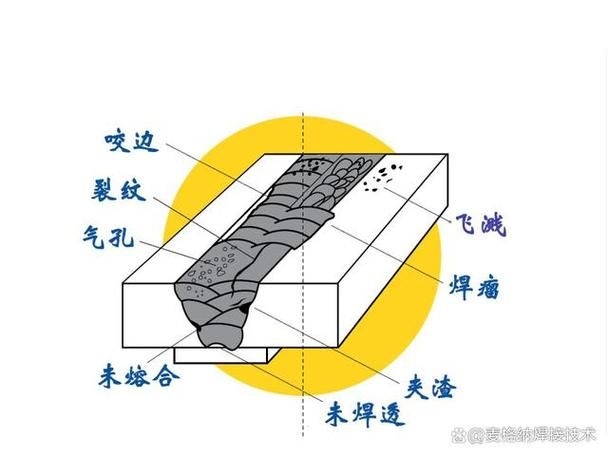

桁架制造缺陷是影響結(jié)構(gòu)安全與服役壽命的關(guān)鍵問題，主要集中在焊接、加工、裝配與材料環(huán)節(jié)。以下為工程實踐中最常見的五類缺陷，結(jié)合權(quán)威標準（如AWS D1.1、ISO 5817）與工業(yè)檢測實證進行系統(tǒng)解析：
1. 焊縫裂紋（Cracks）
裂紋是桁架制造中最嚴重的缺陷，分為熱裂紋（高溫凝固期形成）與冷裂紋（焊后冷卻中因氫聚集與應(yīng)力集中引發(fā)）。常見于節(jié)點焊縫根部、熔合線及熱影響區(qū)。成因包括：母材含硫/磷量高、焊條未烘干、焊接順序不當(dāng)、殘余應(yīng)力未釋放。裂紋會顯著降低承載能力，任何尺寸均屬拒收缺陷。
檢測方法：滲透檢測（PT）、超聲波檢測（UT）、射線檢測（RT）。
2. 未熔合與未焊透（Lack of Fusion / Penetration）
未熔合指焊縫金屬與母材或焊道間未完全冶金結(jié)合；未焊透則為根部未穿透。多因焊接電流過低、運條速度過快、坡口清理不凈或裝配間隙過大導(dǎo)致。此類缺陷在承力腹桿與弦桿連接處尤為危險，易成為疲勞裂紋源。

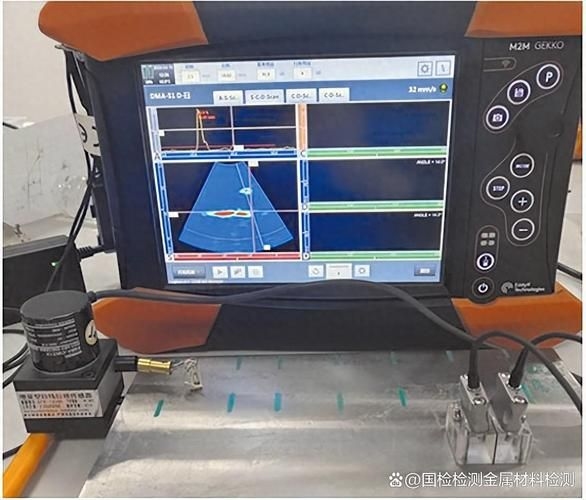

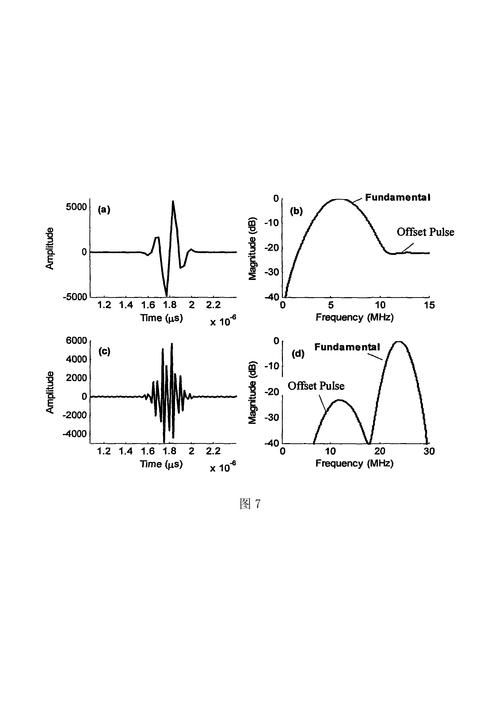

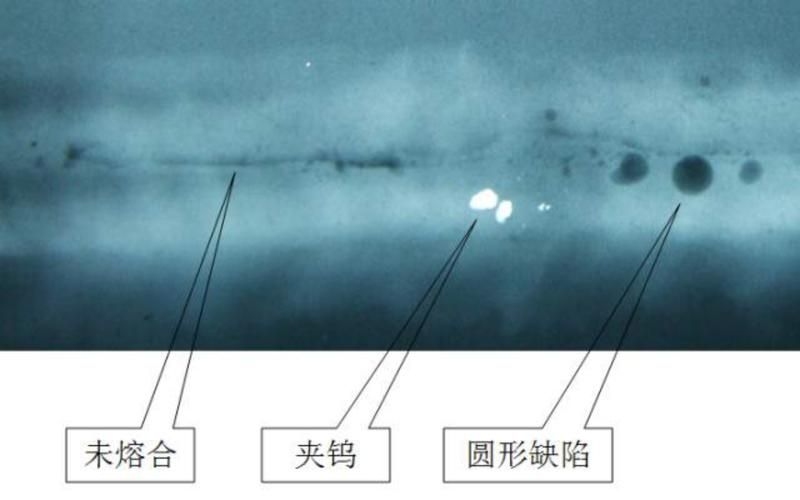

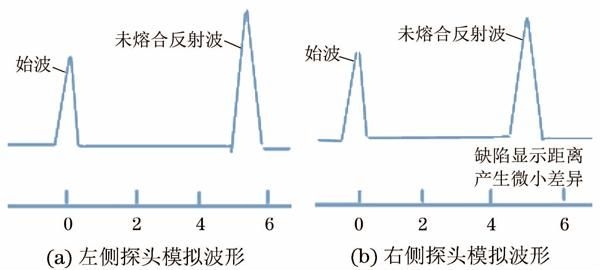

典型表現(xiàn)：超聲波檢測中呈現(xiàn)清晰的反射波形，RT底片顯示連續(xù)或斷續(xù)的暗線。
3. 氣孔與夾渣（Porosity & Slag Inclusion）
- 氣孔：由焊條受潮、保護氣體純度不足、母材油污或銹蝕引起，表現(xiàn)為焊縫內(nèi)部球形空洞，降低致密性與疲勞強度。
- 夾渣：多層焊時熔渣未清除干凈，殘留于焊縫中，呈不規(guī)則條狀或點狀，易引發(fā)應(yīng)力集中。
標準限值：依據(jù)ISO 5817質(zhì)量等級B/C，氣孔尺寸與密度有明確允許范圍。
4. 咬邊與焊瘤（Undercut & Weld Bead Protrusion）

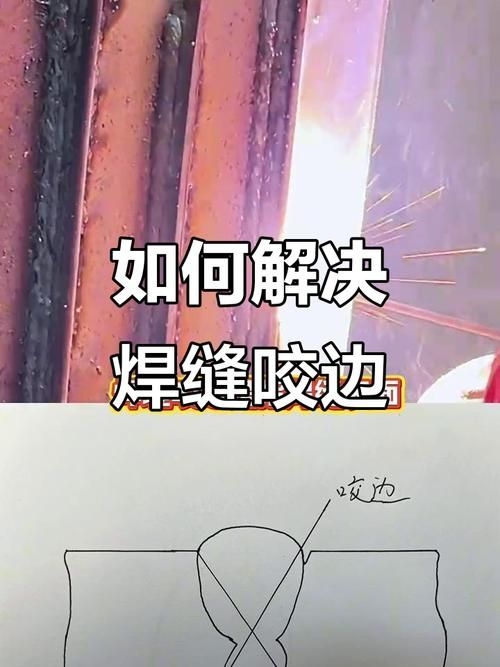

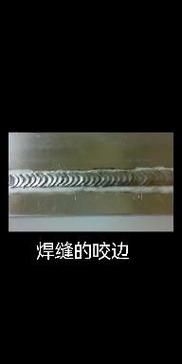

- 咬邊：沿焊趾形成的母材凹槽，由電弧熱量過高、運條不穩(wěn)或電流過大造成，削弱有效截面并誘發(fā)應(yīng)力集中。
- 焊瘤：熔融金屬流淌至未熔化的母材表面，冷卻后形成未融合的金屬瘤，影響裝配精度與外觀。

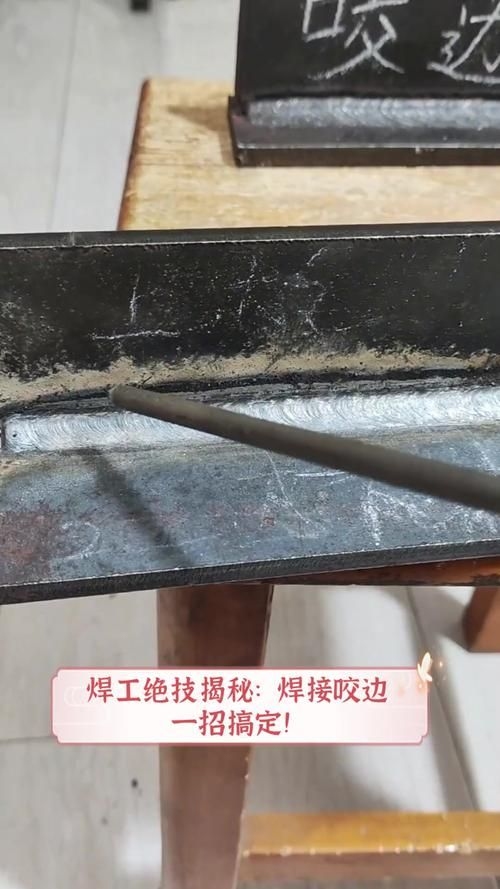

修復(fù)要求：輕微咬邊可打磨修整；嚴重者需鏟除重焊。焊瘤必須機械清除。
發(fā)表評論
還沒有評論，來說兩句吧...
