桁架是一種由直桿通過節點連接形成的三角形單元結構，廣泛應用于建筑、橋梁、展覽展示等領域。其核心優勢在于能夠以較少材料實現高強度和大跨度支撐，具有自重輕、剛度大、受力合理等優點。根據結構形式與應用場景的不同，桁架可分為多種類型，以下為常見且具有代表性的桁架模型及其特點：

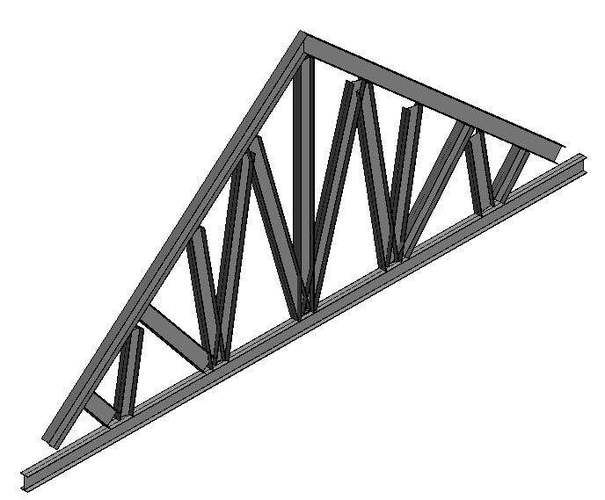

1.三角形桁架（Truss Roof）

常用于屋頂結構，因其斜面利于排水，適合坡屋面建筑。雖然桿件受力分布不夠均勻，但構造簡單，安裝便捷，廣泛應用于住宅和工業廠房中。

2.豪威桁架（Howe Truss）

腹桿以斜桿受壓、豎桿受拉為特征，適用于中等跨度橋梁或屋架。其設計便于荷載傳遞，常用于歷史建筑和木結構橋梁中。

3.普拉特桁架（Pratt Truss）

與豪威桁架相反，斜桿受拉、豎桿受壓，更適合鋼材應用。由于長桿件承受拉力更高效，該結構在現代鋼橋中極為常見。

4.華倫桁架（Warren Truss）

由等邊三角形單元連續組成，結構簡潔、材料利用率高，廣泛應用于公路橋、鐵路橋及舞臺支撐結構中。其受力均勻，適合標準化生產。

5.芬克桁架（Fink Truss）

專為大跨度屋頂設計，腹桿呈放射狀分布，能有效分散荷載。隨著跨度增加，可通過加密腹桿提升穩定性，適用于大型場館和工業建筑。

6.空間桁架（Space Truss）

三維立體結構，節點多為球鉸連接，可承受多方向荷載。常見于大跨度公共建筑如機場、體育館，如渝昆高鐵昭通東站采用的相貫焊接空間鋼桁架結構，跨度達63米。

7.組合桁架（Composite Truss）

將部分桿件替換為小桁架，以減小節間長度，避免附加彎矩。適用于承受非節點荷載的大跨度結構，如橋梁和重型廠房。

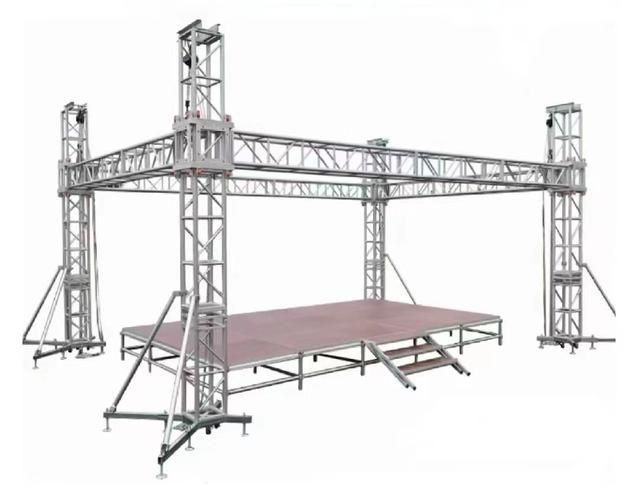

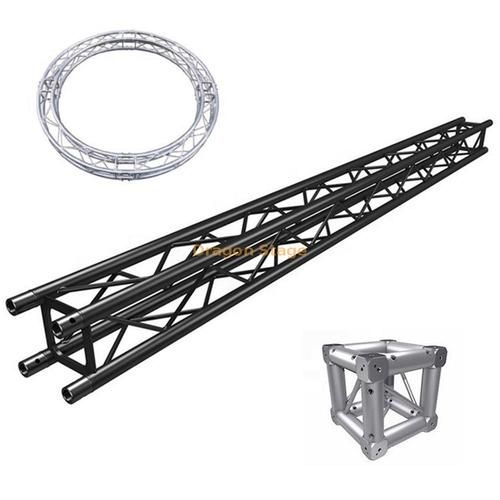

8.廣告展示用鋁合金桁架

輕便易組裝，常用于展會、舞臺背景墻。標準尺寸如3×5米、10×3.2米等，采用方管或折疊架結構，配合噴繪布實現快速搭建。

---

要不要我整理一份常見桁架類型的對比表格，幫助你快速區分它們的結構特點和適用場景？
