桁架設計避坑清單（1000字精要版）

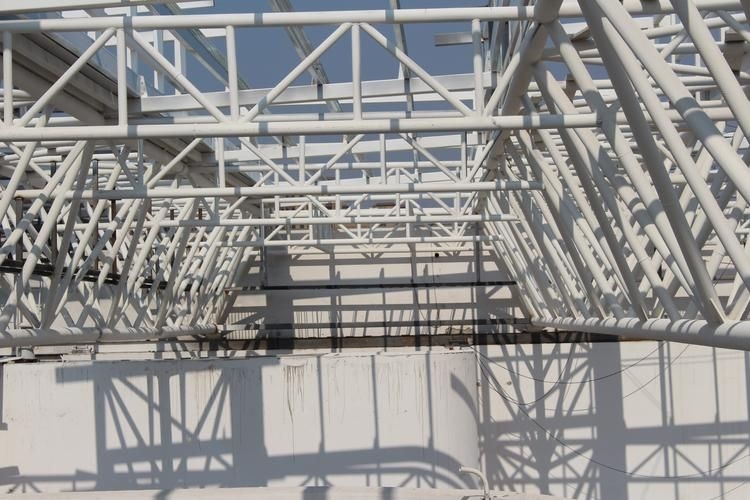

桁架作為建筑與舞臺結構中的核心承力體系，其設計失誤常導致災難性后果。依據《鋼結構設計標準》GB 50017-2017及工程實踐案例，以下為五大關鍵避坑要點：

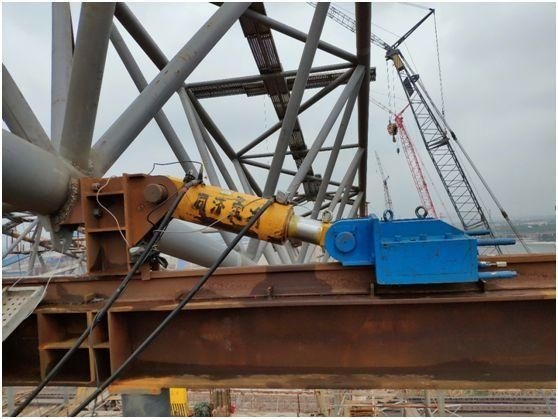

1. 節點連接假定錯誤：鉸接≠無彎矩

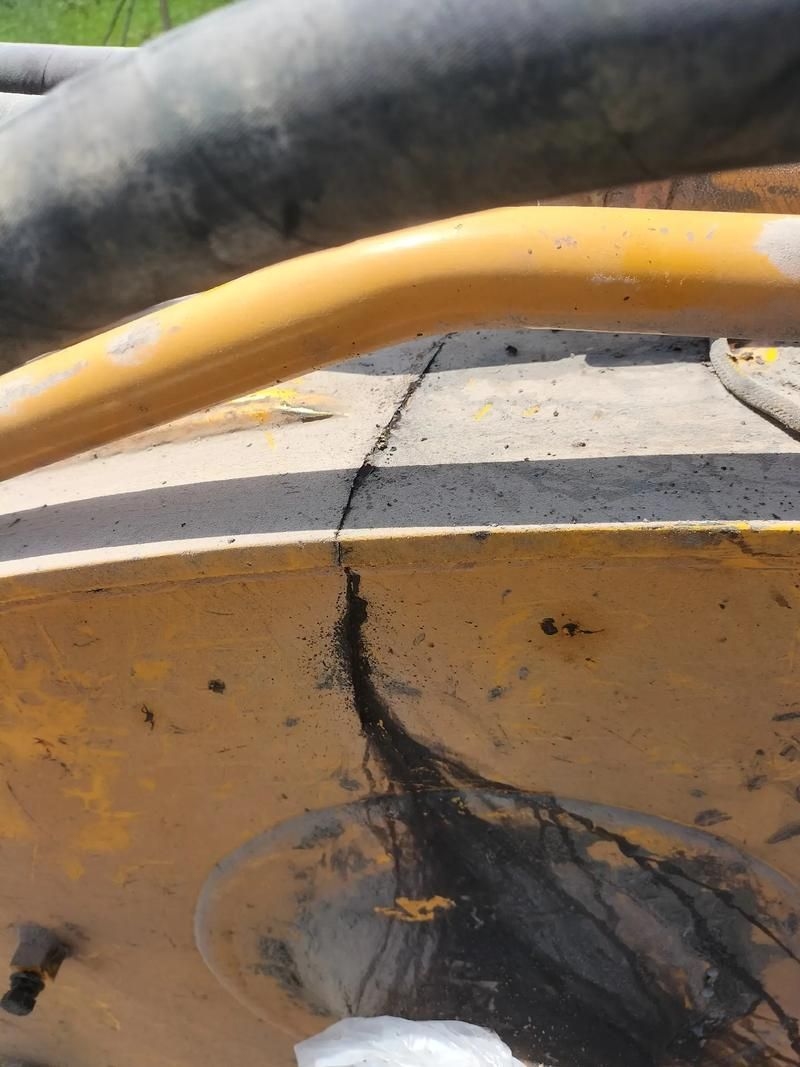

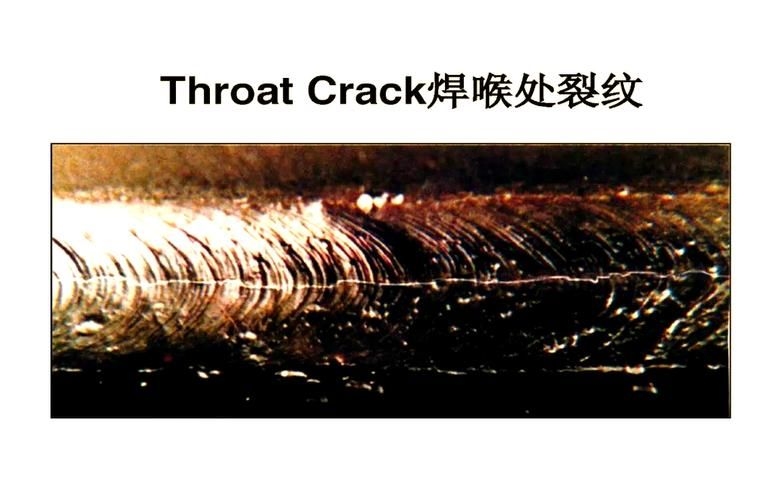

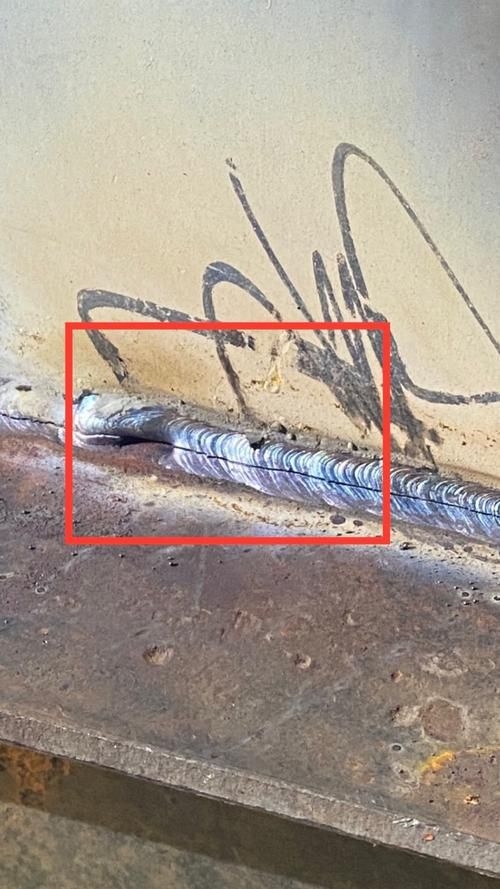

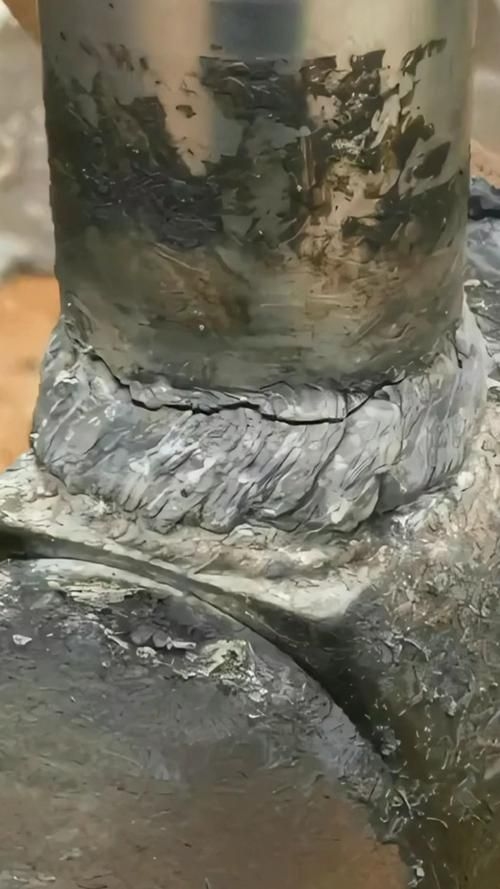

多數設計者誤將鋼管桁架節點默認為理想鉸接，忽略相貫焊接帶來的實際剛性。GB 50017明確：當主管節間長/直徑比<12、支管長/直徑比<24時，節點需按剛接建模。若強行按鉸接計算，將導致弦桿彎矩被低估30%以上，引發局部屈曲。焊縫等級誤判是另一高頻錯誤——動荷載節點（如吊車梁、舞臺燈光架）必須采用一級全熔透焊縫，三級焊縫在反復應力下極易開裂。

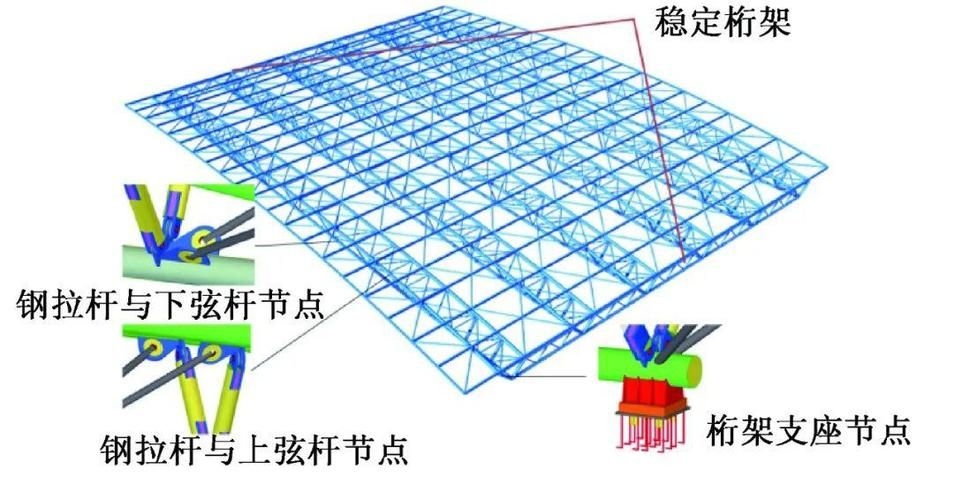

2. 平面外失穩：忽視側向支撐體系

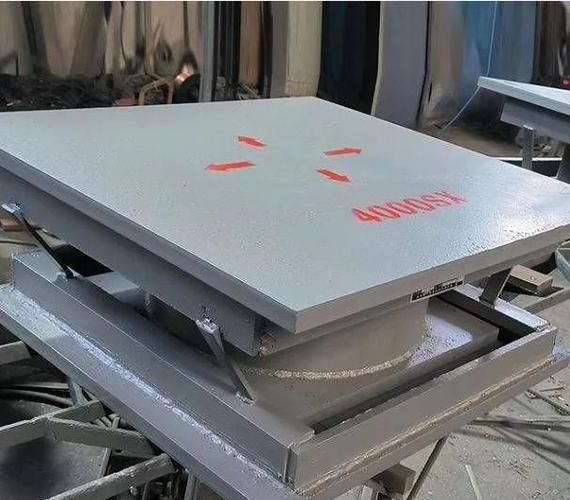

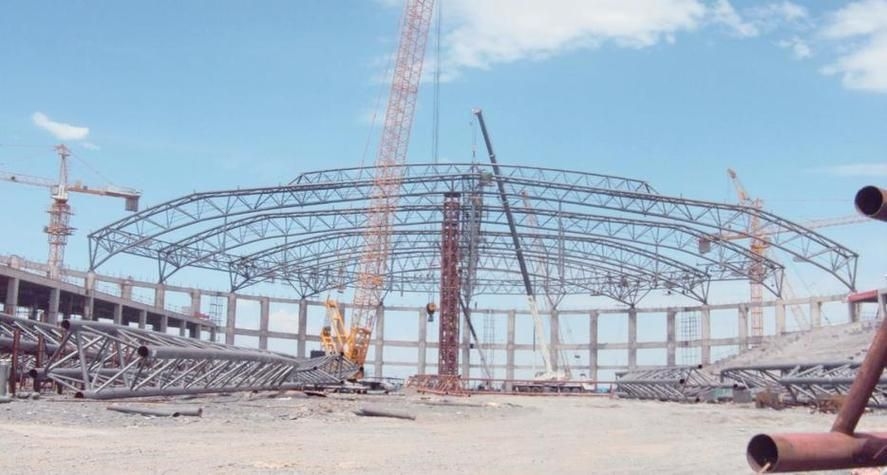

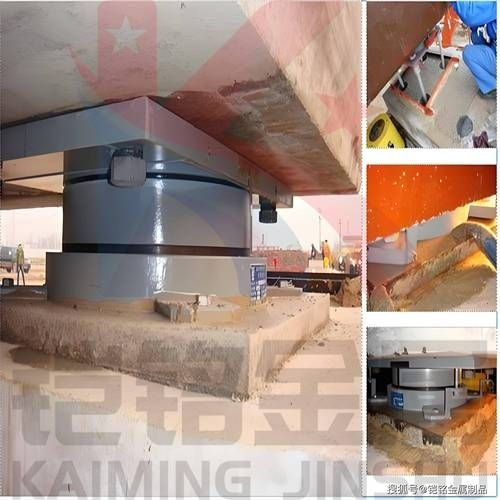

單榀桁架無側向約束時，極易發生平面外屈曲。某38米跨度桁架倒塌事故中，僅靠系桿無法抵抗風荷載引起的側向力，導致整體傾覆。規范要求：跨度>24米的屋架或舞臺桁架，必須設置水平支撐或剛性系桿，且支撐間距≤6米。支座處應設置抗側移構造，避免基礎傾覆。

3. 腹桿長細比超限：輕視穩定性驗算

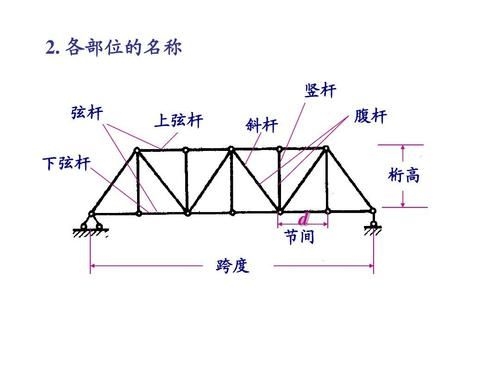

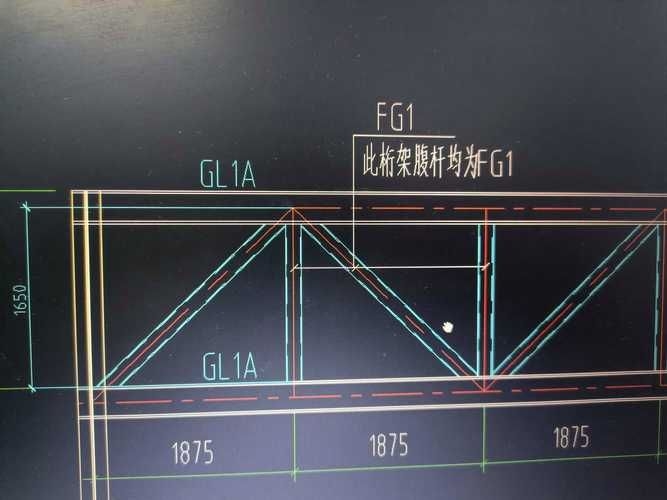

腹桿作為受壓構件，其長細比λ不得超過150（受壓）或200（受拉）。實踐中常因桿件截面過小、間距過大導致λ超標，引發“屈曲失穩”。尤其在三角形桁架中，斜腹桿易因計算長度取值錯誤（誤取幾何長度而非節點中心距）而失效。應采用有效長度系數法精確計算，必要時增設中間節點或加厚管壁。

4. 材料與連接選型不當：忽視環境適應性
在風沙干燥的北京地區，優先選用6061-T6航空鋁合金而非普通碳鋼。鋁合金密度低30%、抗腐蝕性強，可避免因氧化導致的連接松動。連接方式應選鎖銷式而非螺絲式，避免因振動滑絲。舞臺桁架需加裝防風拉索與防滑踏板，提升極端天氣下的安全性。

5. 忽略初始缺陷與二階效應
實際施工中，桿件彎曲、節點偏心、焊接殘余應力等“初始缺陷”不可避免。規范要求采用一致缺陷模態法進行穩定分析，否則理論承載力可能虛高40%。尤其在大跨度張弦桁架中，P-Δ效應（軸力×側移）會引發非線性失穩。設計時應預留≥30%安全余量，并進行有限元非線性分析驗證。

當前問題與趨勢
現有設計仍普遍依賴經驗公式，缺乏對動態荷載（如人群共振、設備振動）的精細化模擬。未來趨勢是結合BIM與數字孿生技術，在施工前完成全生命周期應力仿真，實現“設計-制造-安裝”閉環驗證。
