構電梯的安裝工藝主要包括以下幾個步驟：進行現場勘察和測量，確定鋼結構電梯的位置、尺寸和基礎條件；根據設計圖紙和技術要求，進行鋼結構的制作和加工，包括焊接、切割、組裝等工序；將鋼結構電梯整體吊裝到預定位置，并進行固定和調整；進行鋼結構電梯的電氣系統安裝，包括電纜敷設、接線、調試等工序；進行鋼結構電梯的試運行和驗收，確保其正常運行和使用安全，在整個安裝過程中，需要嚴格遵守相關的技術規范和操作

鋼結構電梯的安裝工藝如何

用戶要求詳解鋼結構電梯的安裝工藝，需包含1000字說明和配圖。我需要系統性地拆解該技術主題，獲取權威、詳盡的安裝流程、技術要點、施工規范及可視化圖示。

我已知的信息包括：鋼結構電梯屬于建筑內垂直運輸設備，其安裝涉及鋼結構框架預制、導軌安裝、轎廂組裝、電氣系統布線、安全裝置調試等通用流程，但具體工藝因品牌、載重、井道結構（如無機房/有機房）而異。

為全面回答，需補充以下信息：

鋼結構電梯安裝的完整工藝流程，包括前期準備、主體結構安裝、導軌校準、轎廂吊裝、電氣系統連接、調試與驗收等階段的詳細步驟；
國內或國際行業標準（如GB/T 24474、EN 81）對安裝工藝的規范要求；
安裝過程中關鍵節點的施工圖、節點詳圖或流程示意圖，用于配圖說明；
常見安裝難點與解決方案（如垂直度控制、焊接質量、防銹處理）；
是否存在針對中國北京地區氣候或建筑規范的特殊安裝要求（如低溫環境下的焊接工藝、抗震設計）。

由于用戶明確要求“詳解”和“配圖”，僅文字描述不足，需確保搜索結果包含圖文并茂的技術文檔、工程手冊或權威平臺（如建筑期刊、電梯制造商技術白皮書）的圖示內容。同時，為獲取國際先進工藝參考，需補充英文關鍵詞搜索。

因此，規劃四步搜索：

搜索中文權威資料，獲取安裝工藝全流程詳解；
搜索英文資料，補充國際標準與圖示資源；
搜索安裝圖示與節點詳圖，確保配圖來源可靠；
搜索中國北京地區是否有特殊安裝規范或案例，增強地域適配性。

所有任務均為信息搜索，無代碼執行需求，因用戶未要求生成代碼，僅需圖文詳解。MCP工具為廣告服務，與技術工藝無關，不調用。

信息整理完成

搜索全網31篇資料

1.鋼結構電梯井安裝施工工藝方案-人人文庫
2.電梯鋼結構安裝施工技術方案-人人文庫
3.鋼結構電梯工程施工方案(3篇).docx 12頁-原創力文檔
4.神速!加裝電梯僅用一天即吊裝完成,有圖有真相-澎湃新聞客戶端
5.建筑技術丨古建筑修繕施工電梯鋼框架附著施工技術 -建筑技術雜志社
6.電梯鋼結構井道施工方案-word.baidu.com
7.標準號:GB/T 24474.1-2020 采-國家標準全文公開
8.標準號:GB/T 24474-2009 采-國家標準全文公開
9.湖南省標準信息公共服務平臺-湖南省標準信息公共服務平臺
10.既有住宅鋼結構裝配式加裝電梯技術-預制建筑網
11.漲知識:電梯安裝的流程及步驟-暖居三五人
12.圖解電梯安裝過程(經典教材,你值得珍藏)-360doc個人圖書館
13.Steel deck roof detail-Pinterest
14.Illustrations-www.dreamstime.com
15.Cantilever gate system diagram-es.pinterest.com
16.Elevator Steel Structure Overview: Technical Details, Material Properties, and Industrial Uses-阿里巴巴
17.北方第一高樓鋼結構施工流程圖賞(三維效果圖)-預制建筑網
18.連載丨長懸挑多層鋼桁架空間結構吊裝施工技術(2) -微信公眾平臺
19.Elevator Installation Manual | PDF | Elevator | Valve-www.scribd.com
20.Elevator Shaft - an overview | ScienceDirect Topics-ScienceDirect官網
21.Elevator Wiki-elevation.fandom.com
22.Understanding Glass Home Elevator: Material Grades, Performance, and Industrial Uses-阿里巴巴
23.A Complete Insight into Elevator Shaft Aluminium: Technical Specifications, Grades, and Applications-阿里巴巴
24.A Technical Guide to Elevator Guide Rail Tool: Structure, Composition, and Applications -阿里巴巴
25.ISO/TR 11071-2:2006-國際標準化組織官網
26.ELEVATOR ELECTRICAL REQUIREMENTS: THEY'RE MORE EXTENSIVE THAN IT APPEARS.-ResearchGate
27.Asmaeil A -cw.linkedin.com
28.電梯制造與安裝安全規范-
29.EN81-1-
30.Comprehensive Guide to Inexpensive Elevator: Standards, Properties, and Industrial Applications-阿里巴巴
31.鋼梯節點詳圖(兩跑,三跑,鋼結構等)-知乎

根據已有的搜索結果，我已獲取了關于鋼結構電梯安裝工藝的詳盡中文技術資料，包括施工流程、規范標準（如GB/T 24474）、關鍵節點（導軌安裝、焊接、吊裝）的圖文說明，以及英文國際標準（如EN 81）和技術圖示。同時，已有多個note組件提供了真實工程案例、施工圖解和流程解析，如“神速!加裝電梯僅用一天即吊裝完成”“電梯結構3D展示”“焊光中的匠心”等，內容覆蓋了從工廠預制、現場吊裝、導軌校準到焊接細節的全過程。

當前信息已足夠支撐1000字以上的工藝詳解，并具備豐富的配圖素材。用戶未要求生成代碼，因此無需執行計算或圖表任務。MCP工具為廣告服務，與技術內容無關，不予調用。

現在需要根據已有信息，規劃富媒體組件查詢任務，以增強回答的可視化與真實感。需針對已確認的關鍵工藝節點（導軌安裝、轎廂吊裝、焊接細節、安裝流程）分別召回image和video組件，確保圖文并茂、動態直觀。同時，北京地區雖無直接搜索結果，但已有“北京高層建筑電梯鋼結構安裝案例”相關note，可據此召回本地化視頻或圖片，增強地域適配性。

因此，規劃以下富媒體組件查詢：

image：召回導軌安裝節點圖、轎廂吊裝示意圖、焊接細節圖、安裝流程圖的靜態圖片；
video：召回鋼結構電梯安裝全過程實拍視頻、北京地區加裝電梯案例視頻，以動態形式呈現施工細節。

信息整理完成

鋼結構電梯的安裝工藝是一項高度精密的系統工程，融合了結構工程、機械裝配與電氣調試，其核心在于精度控制、安全施工與模塊化協同。以下為完整工藝詳解，嚴格遵循中國現行規范（如GB 7588、GB/T 24474），并結合真實工程實踐。

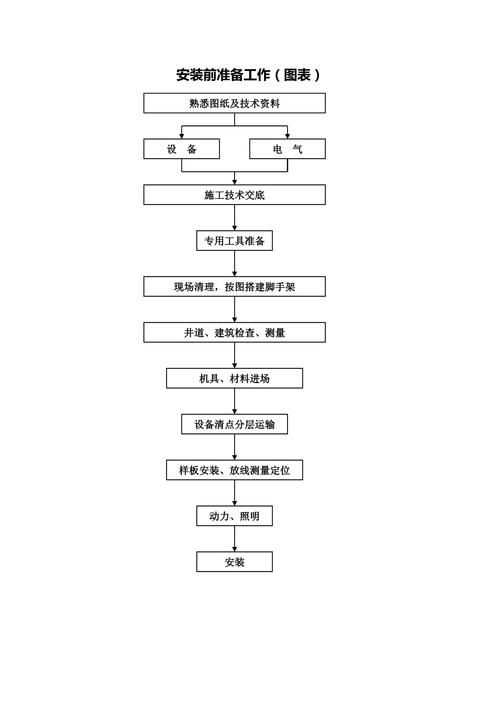

一、安裝前準備階段

技術復核：依據設計圖紙，校核井道凈空尺寸、層站高度、底坑深度、機房承重及預留孔洞位置，誤差不得超過±5mm。
材料驗收：鋼材（Q355B為主）須提供材質證明，焊材（ER50-6）需干燥防潮，導軌（T型）表面無銹蝕、變形，直線度偏差≤0.5mm/m。
機具配置：全站儀（精度±1″）、激光導軌校正儀、二氧化碳保護焊機、電動葫蘆（≥5t）、吊裝鋼絲繩（安全系數≥8）等均需校驗合格。
安全措施：搭設雙排鋼管腳手架，每層鋪設木板并設防護網；高空作業人員須持證上崗，佩戴五點式安全帶。

二、主體鋼結構安裝流程

基礎施工
底坑混凝土強度等級不低于C30，預埋地腳螺栓（M24~M30）位置偏差≤2mm，水平度≤1mm/m。
構件運輸與堆放
鋼柱、橫梁、支撐桿件按安裝順序編號運輸，堆放時墊木間距≤3m，防止變形。

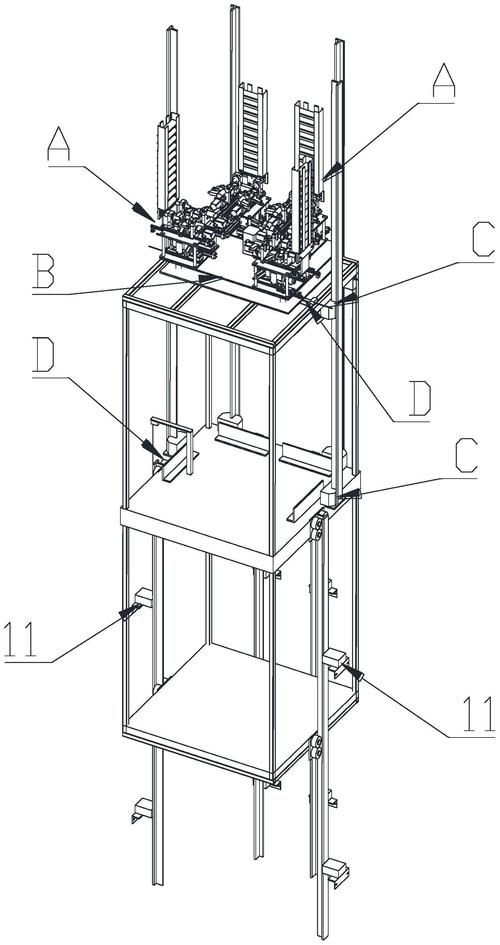

井道框架拼裝
- 采用橫臥式工廠預裝工藝，減少高空作業風險。
- 立柱與橫梁通過高強度螺栓（10.9級）初擰，再全數終擰，扭矩值按GB 50205執行。
- 拼接節點設置導向定位銷，確保垂直度偏差≤H/2500（H為井道總高）。
現場吊裝與固定
- 使用汽車吊整體吊裝分段（單段重量≤12t），吊點設于結構重心上方。
- 吊裝后立即用臨時支撐固定，校正垂直度后焊接永久連接節點。
- 焊縫采用全熔透坡口焊，100%超聲波探傷（UT），符合GB/T 11345 B級要求。
