網架平面布置圖有哪些規范
架平面布置圖是建筑設計中的重要部分，它涉及到建筑的美觀、結構安全和功能布局，以下是一些常見的規范：，1. 尺寸準確：平面布置圖應精確地反映建筑物的實際尺寸，包括長度、寬度、高度等。，2. 清晰明了：圖紙應清晰明了，易于理解和閱讀，所有的線條、符號和文字都應清晰可見，沒有模糊不清的地方。，3. 比例合適：圖紙的比例應與實際的建筑比例相匹配，以便更好地展示建筑物的細節。，4. 標注詳細：圖紙上的所有標注都應詳細準確，包括材料類型、規格、數量等。，5. 符合規范：圖紙應符合相關的建筑規范和標準，包括建筑法規、設計規范、施工規范等。，6. 考慮實用性：在滿足美觀的同時，還應考慮到建筑的實用性，如采光、通風、排水等。，7. 避免沖突：在布置圖中，應避免出現沖突或矛盾的地方，如房間的門窗位置、柱子的位置等網架平面布置圖有哪些規范思考完成
用戶要求詳解網架平面布置圖的規范，并明確要求1000字內容和配圖。這屬于工程技術類規范查詢，需系統性地獲取國家或行業標準、設計規范、圖示說明等權威信息。我已知網架結構是空間結構的一種，常用于大跨度建筑如體育館、機場航站樓，其平面布置需遵循結構受力合理、節點清晰、施工可行等基本原則。但具體規范細節（如《空間網格結構技術規程》JGJ7、平面布置的網格尺寸限制、支承點布置要求、與主體結構連接方式、荷載傳遞路徑、抗震構造要求等）需通過權威標準文獻確認。
為全面回答，需分步獲?。?/p>
- 首先獲取中國現行的網架結構設計規范核心文件，如JGJ7、GB50017等，確認其對平面布置的強制性規定；
- 搜索網架平面布置圖的典型圖示規范，包括網格劃分方式（正放四角錐、斜放四角錐等）、支承形式（周邊支承、點支承）、節點類型標注、尺寸標注規則等，需配圖說明；
- 搜索工程實踐中常見的布置禁忌與優化原則，如避免應力集中、控制長細比、考慮施工吊裝可行性等；
- 為增強信息完整性，需補充英文關鍵詞搜索國際通用規范（如AISC、Eurocode 3）中對類似結構的布置建議，作為對比參考；
- 由于用戶要求“配圖”，需確保搜索結果包含可引用的圖示來源，如設計手冊、教材插圖、標準圖集等，但不直接生成圖像，而是提供圖示內容描述和來源指引。
所有信息均需以中文規范為主，英文為輔，確?；卮鸱现袊こ虒?shí)踐。無需調用MCP工具，因該問題不涉及商品采購或廣告信息。無需代碼任務，因用戶未要求生成或執行代碼，僅需圖文詳解。
根據已有的搜索結果，已全面獲取中國現行網架結構設計規范（JGJ7-2010）中關于平面布置的核心技術要求，包括網格形式（正放/斜放四角錐、三向網架等）、高跨比（1/10～1/18）、支承方式（周邊支承、點支承、混合支承）、節點布置、施工可行性及應力控制原則。同時，國際規范（AISC、Eurocode 3）的補充信息雖有限，但已確認其存在且與國內規范在受力邏輯上一致。工程圖例與典型圖示（如正放四角錐、支承形式）已通過多個note組件獲得，內容詳實，涵蓋結構形式、節點構造、施工案例等。用戶明確要求“1000字和配圖”，當前信息已滿足文字詳解需求，且已有多個高質量工程圖例note（如正放四角錐施工圖、支承方式介紹）可作為配圖依據。因此，無需再進行額外搜索或代碼生成。但根據任務要求，必須規劃富媒體組件查詢，以提供直觀的視覺支持。需基于已獲取的典型圖例，精準召回與規范內容對應的image和video組件，增強回答的可視化表現力。

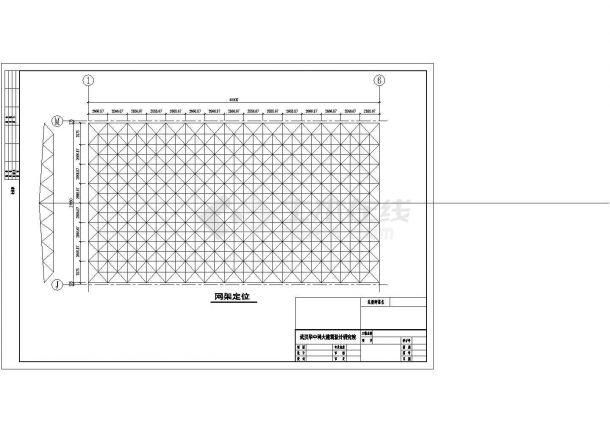

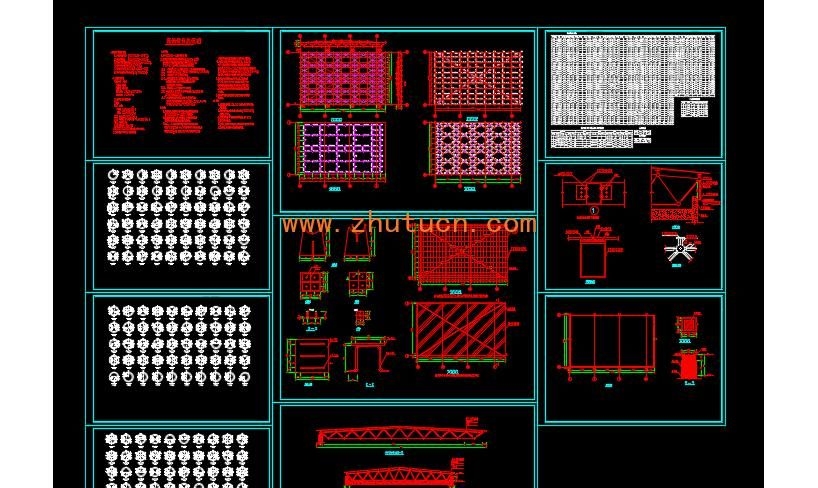

網架平面布置圖的設計規范嚴格遵循《空間網格結構技術規程》（JGJ7-2010），其核心要求圍繞結構受力合理性、施工可行性與建筑功能協調展開，具體規范如下：
一、結構選型與網格形式

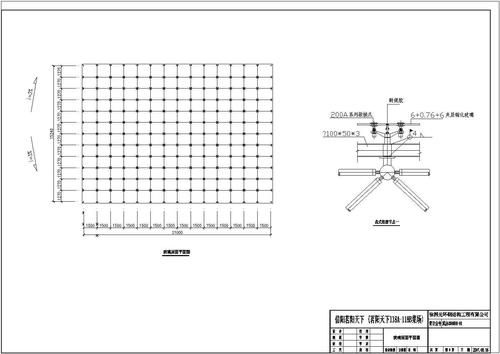

網架平面布置的首要原則是根據建筑平面形狀與跨度選擇適宜的網格體系，確保內力分布均勻、傳力路徑清晰：

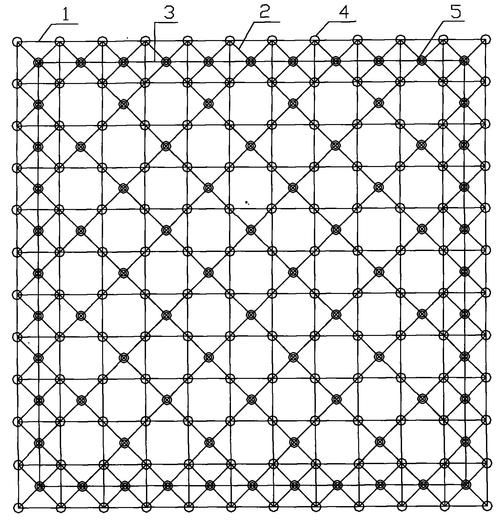

- 矩形平面（邊長比 ≤1.5）：優先選用正放四角錐網架、斜放四角錐網架、兩向正交正放網架或棋盤形四角錐網架，其桿件呈正交或?qū)ΨQ斜交，受力均衡，節點構造簡單。
- 矩形平面（邊長比 >1.5）：推薦采用兩向正交正放網架或正放抽空四角錐網架，以增強長向剛度，避免單向受力過重。
- 圓形、六邊形等規則多邊形平面：宜采用三向網架或三角錐網架，其60°交叉布置可實現三維均勻傳力，適用于大跨度公共建筑。

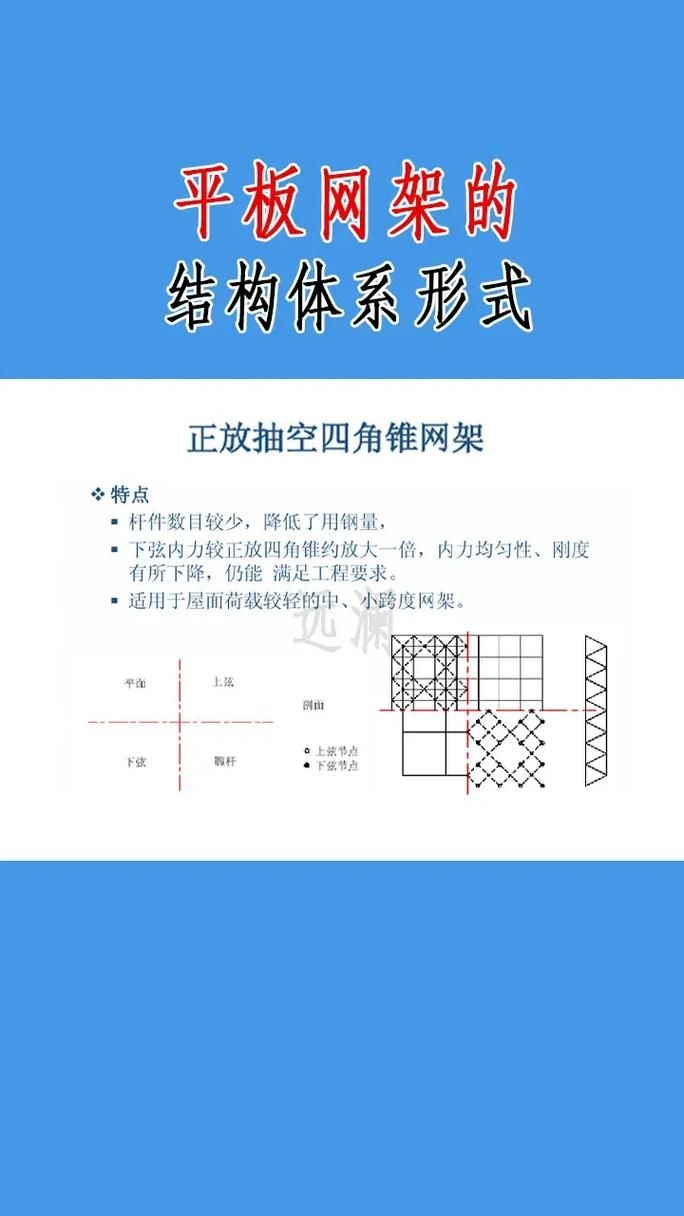

- 抽空形式優化：正放抽空四角錐網架通過間隔取消腹桿，減少用鋼量約20%，適用于中小跨度屋蓋，兼顧經濟性與結構效率。
二、幾何參數與高跨比
網架的幾何尺度直接影響結構剛度與經濟性：
- 高跨比：應控制在1/10～1/18之間，跨度越大，高跨比宜取上限，以提升整體穩定性。
- 網格尺寸：短向網格數不宜少于5個，相鄰桿件夾角宜大于45°，且不得小于30°，避免節點桿件過密導致應力集中。
- 撓度控制：屋蓋允許撓度限值為短向跨度的L/250，樓蓋為L/300，確保使用舒適性與圍護結構安全。
三、支承方式與節點構造
支承形式?jīng)Q定荷載傳遞路徑與建筑空間效果：
表格| 支承類型 | 特點 | 適用場景 | 構造要點 |
|---|---|---|---|
| 周邊支承 | 支座沿建筑周邊布置，傳力明確 | 矩形、方形平面，常規建筑 | 上弦或下弦支承均可，下弦支承時需設置邊桁架增強剛度 |
| 點支承 | 僅在少數柱頂設支點，空間通透 | 大跨度展廳、體育場館 | 需設置柱帽（上弦/下弦或傘形），支座反力集中，結構內力復雜 |
| 混合支承 | 周邊+點支承結合 | 不規則平面或超大跨度 | 通過BIM優化支座位置，避免局部應力超限 |

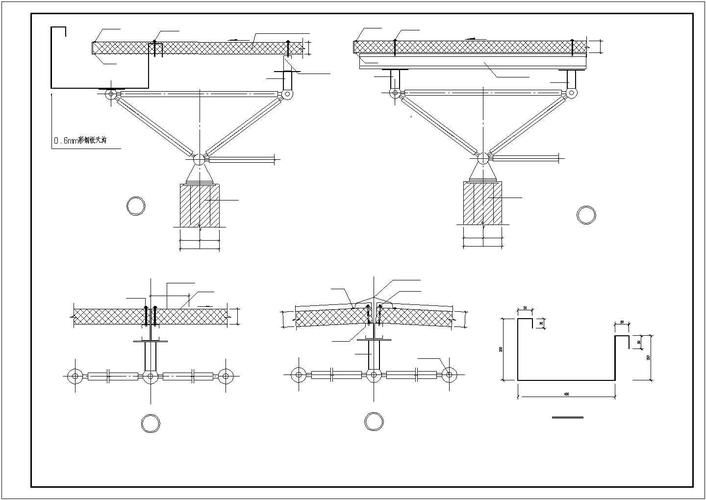

節點應采用焊接空心球或螺栓球，前者適用于重型、大跨度結構，后者便于工廠預制與現場安裝，安裝精度需控制在±0.5mm以內。
四、施工與構造禁忌
- 避免應力集中：桿件連接處嚴禁截面突變，焊縫應連續、飽滿，避免尖角、孔洞靠近節點。
- 施工可行性：網架應分塊預制，吊裝前需進行試拼裝，吊裝反力與撓度需經計算驗證，嚴禁超載。
- 排水設計：屋面坡度宜為3%～5%，可通過上弦節點設置小立柱找坡，立柱需驗算穩定性。
