如何測量螺旋樓梯的尺寸：完整操作指南（含規范與圖示）

螺旋樓梯因其空間效率與美學價值，廣泛應用于住宅閣樓、商業空間與別墅設計中。其測量需兼顧幾何復雜性與安全規范，以下為系統化測量流程與關鍵參數。

一、測量前準備：工具與規范依據

• 必備工具：

  • 激光測距儀（測量垂直高度與半徑）
  • 鋼卷尺（測量踏步寬度、扶手高度）
  • 數字角度儀（測量?jī)A角與扇形角度）
  • 水平儀（確?；鶞?zhǔn)面水平）
  • 記錄本或電子表格（實時記錄數據）

• 核心規范依據（中國《民用建筑設計統一標準》GB 50352-2019）：

  表格

  參數	最小要求	說明
  踏步最窄處寬度	≥0.22 m	指距中心柱0.25m處的踏步有效寬度
  扶手內緣半徑	≥0.70 m	中心柱至扶手內緣的水平距離
  中心柱直徑	≤0.20 m	避免阻礙通行與視覺壓迫
  梯段凈高	≥2.20 m	自踏步前緣至上方障礙物垂直距離
  踏步高度	150–180 mm	建議統一，誤差≤5mm
  踏步深度	220–270 mm	按有效行走線計算
  單段踏步數	≤18級	超過需設休息平臺

注：國際IBC標準與GB 50352基本一致，扶手高度應≥0.90m，凈空≥2.0m。

二、測量步驟詳解

1. 測量總垂直高度

• 從首層地面垂直測量至二層地面，使用激光測距儀沿中心軸線向上投射，確保無遮擋。
• 記錄為H（單位：mm），如：H = 3000 mm。

2. 確定旋轉半徑與中心軸

• 找出中心柱幾何中心，作為旋轉原點。
• 用激光測距儀測量中心柱至扶手內緣的水平距離，即為有效半徑 R。
• 根據規范，R ≥ 700 mm，建議取 800–1000 mm 以提升舒適性。

3. 計算旋轉角度

• 若樓梯為完整一圈，旋轉角為360°；若為3/4圈，則為270°。
• 實際角度可通過平面投影法確定：在地面標記起點與終點，測量?jī)牲c(diǎn)與中心柱形成的夾角。

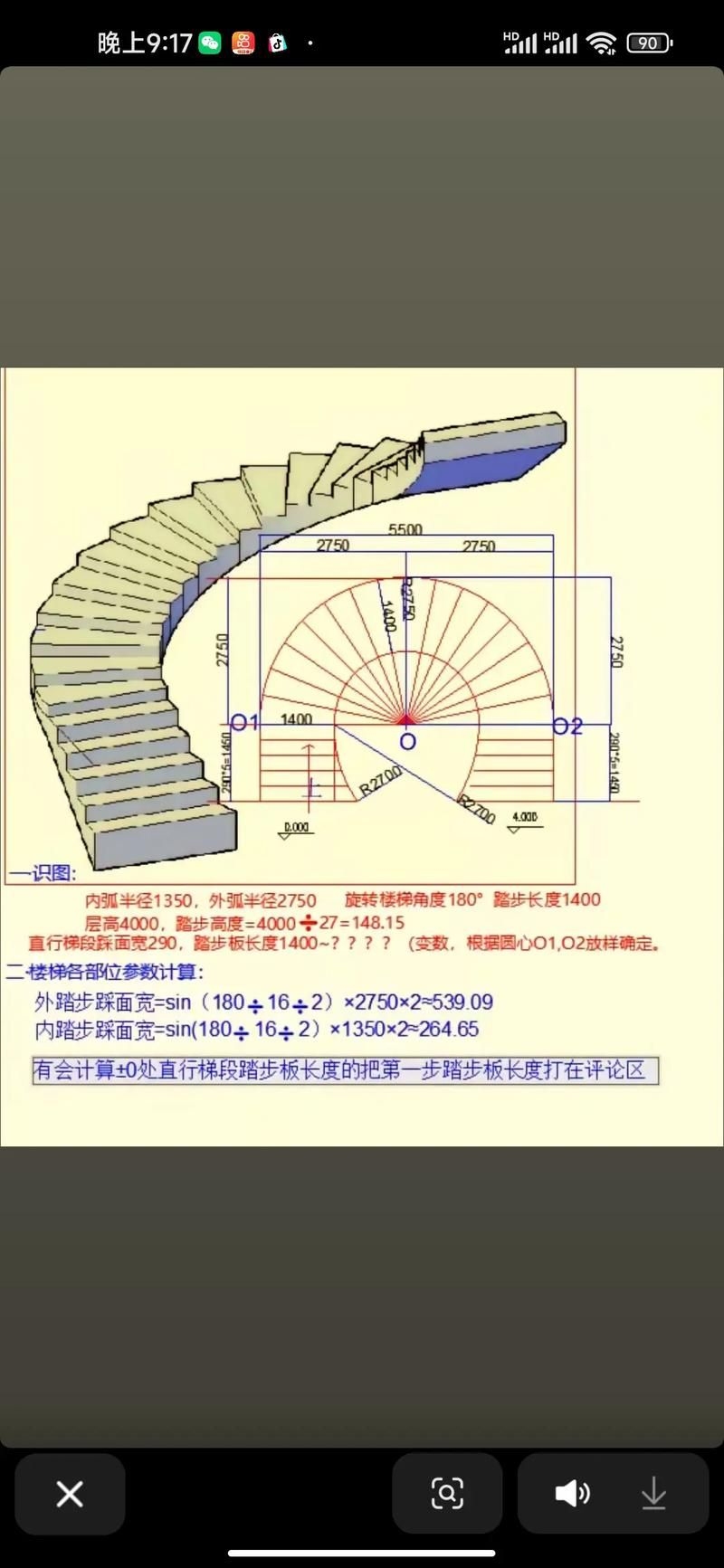

4. 計算踏步數量與尺寸

• 踏步數 N= 總高度 H ÷ 單階高度 h
  示例：H = 3000 mm，h = 165 mm → N = 3000 ÷ 165 ≈18.18→ 取18級（向下取整，避免超限）
• 單階旋轉角度 θ= 總旋轉角 ÷ N
  示例：360° ÷ 18 =20°/階
• 有效行走線半徑= R × 2/3（人體行走軌跡，用于計算踏面長度）
• 踏面長度 L=$\frac{2\pi \times (R \times \frac{2}{3}) \times \theta}{360}$3602π×(R×32)×θ
  示例：R = 800 mm，θ = 20° → L =$\frac{2 \times \pi \times 533.3 \times 20}{360}$3602×π×533.3×20≈186 mm
  → 實際踏面深度應≥220 mm，故需調整R或h以滿足規范。

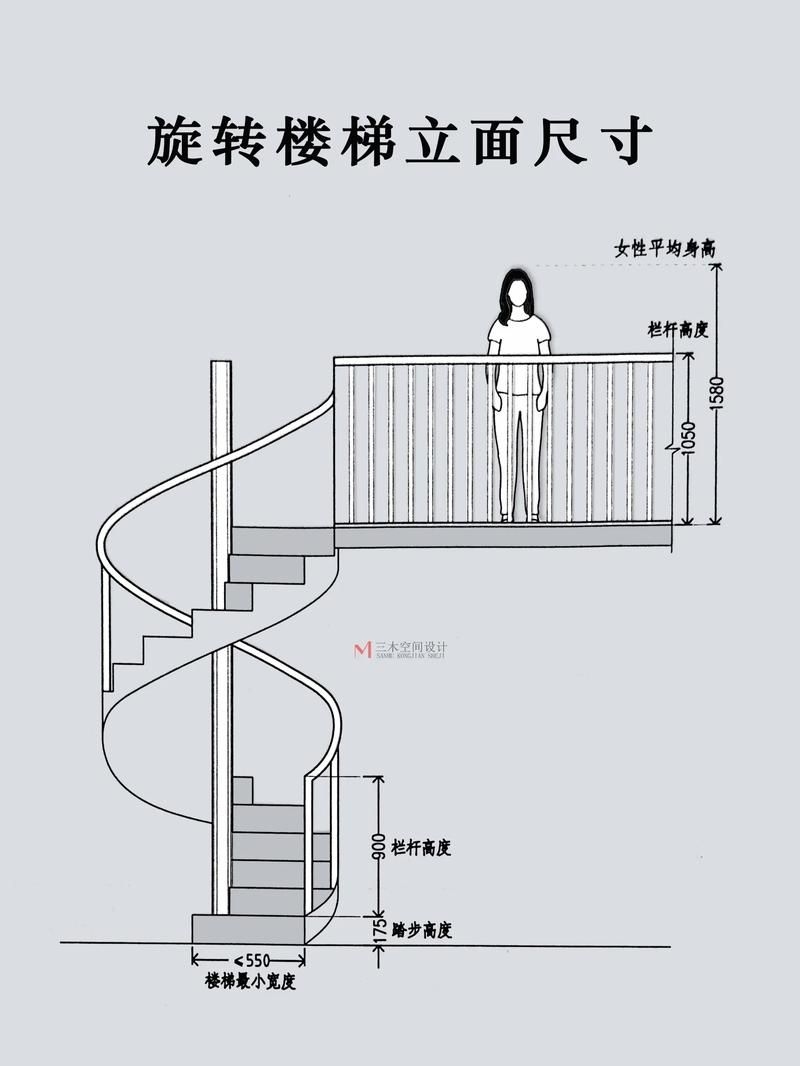

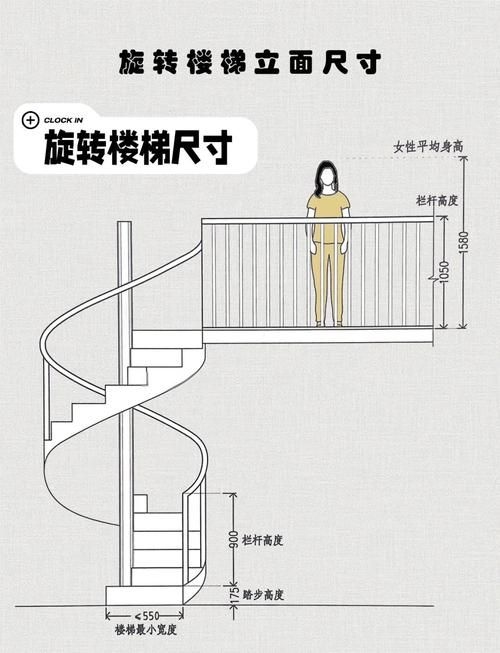

5. 測量扶手高度與凈空

• 扶手高度：從踏步前緣垂直向上量至扶手頂面，應≥900 mm。
• 凈空高度：在最高踏步正上方，垂直測量至天花板或梁底，必須≥2200 mm。

三、關鍵圖示說明

為準確理解測量點與尺寸標注，以下為典型圖示要素：

• 平面圖：標注中心柱、扶手內緣、踏步扇形邊界、有效行走線（距中心2/3處）。

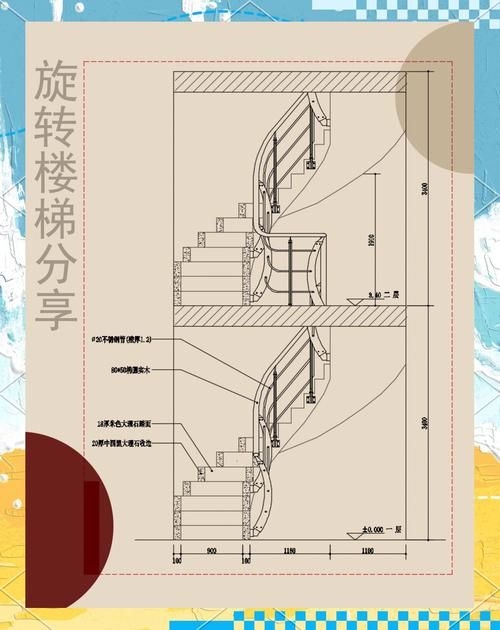

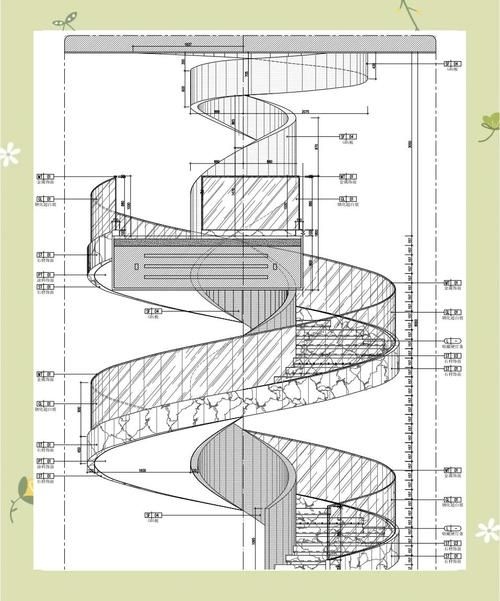

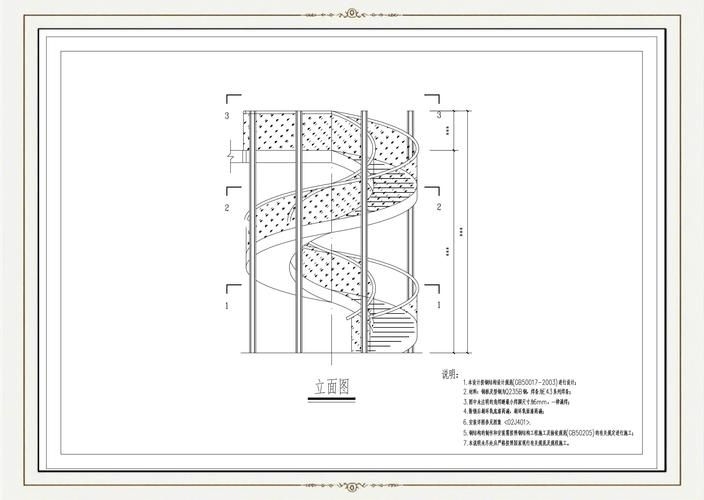

• 剖面圖：顯示踏步高度、梯段凈高、中心柱直徑、扶手垂直位置。
• 展開圖：將螺旋踏步展開為扇形，直觀呈現每階踏面長度變化。

四、常見誤差與避坑指南

• 誤區1：僅測量外緣踏步寬度
  → 正確：必須測量距中心0.25m處的踏步寬度（規范強制點）

• 誤區2：忽略踏步高度一致性
  → 正確：所有踏步高度差≤5mm，否則易絆倒

• 誤區3：中心柱過粗（>200mm）
  → 正確：≤200mm，否則影響通行與空間感

• 建議：使用CAD或3D建模軟件（如SketchUp）導入實測數據，進行碰撞檢測與凈空驗證。

五、總結：測量流程速查表
