支座反力計算是結構力學與工程設計中的基礎環節，其準確性直接關系到結構安全。在實際工程與教學中，常見錯誤可歸納為以下五類，每類均伴隨典型圖示錯誤與工程后果。

一、支座類型誤判：約束自由度認知錯誤

最普遍的錯誤是混淆支座的約束能力。例如：

• 將固定支座（可提供水平、豎向反力及約束力矩）誤視為固定鉸支座（僅提供水平與豎向反力，無約束力矩）；
• 將滑動支座（僅允許沿特定方向移動）誤作活動鉸支座（僅提供垂直于支承面的反力）。

此類誤判將導致力矩平衡方程缺失，使計算結果嚴重失真。如在簡支梁一端誤設為鉸支座，而實際為固定端，則忽略力矩平衡項 ∑M = 0，導致反力計算值偏高或偏低。

正確判斷依據：固定支座需三個反力分量（Fx, Fy, M）；固定鉸支座僅兩個（Fx, Fy）；活動鉸支座僅一個（垂直反力）。

二、自由體圖繪制錯誤：遺漏或誤標受力

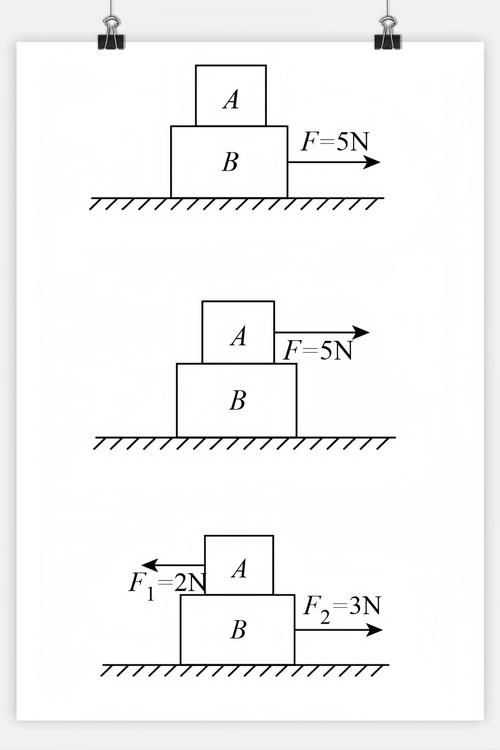

自由體圖（Free-Body Diagram）是計算的前提，常見錯誤包括：

• 遺漏重力：未將結構自重作為集中荷載或均布荷載加入；
• 反力方向錯誤：如將墻面反力畫為斜向，而實際應垂直接觸面；
• 重復或冗余反力：在鉸接點同時畫出水平與豎向分量，卻未在相鄰構件中對稱體現。

百度教育案例明確指出：某圖中C點支持力方向誤標為水平向左（應為向右），B點反力方向非豎直（應垂直地面），屬典型繪圖錯誤。

三、力矩平衡忽略：未選取合理力矩中心

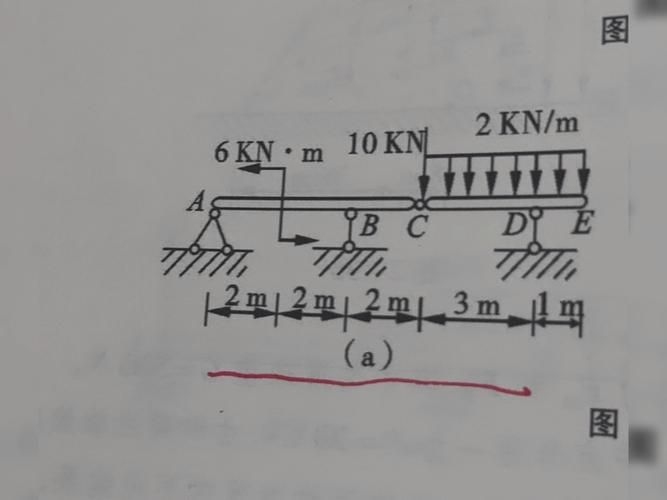

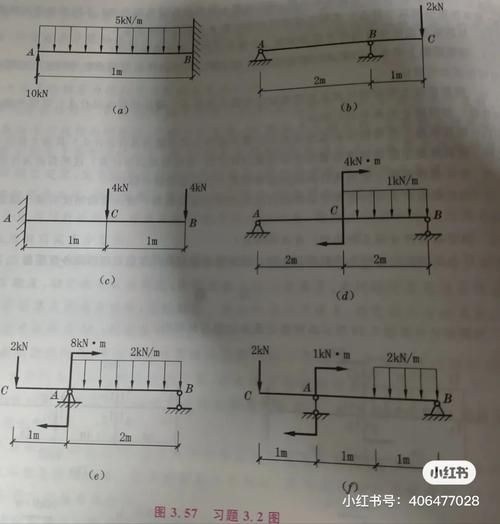

部分學生或工程師僅使用 ∑Fx = 0 與 ∑Fy = 0，而忽略 ∑M = 0，尤其在多跨連續梁或剛架中。

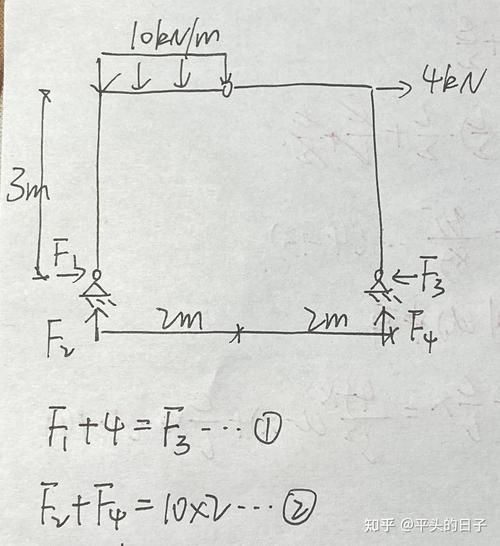

• 錯誤示例：在三鉸剛架中，未對中間鉸取矩求水平反力，導致無法解出未知量；
• 正確做法：優先選擇未知力作用點為矩心，使方程中未知數最少。

ScienceDirect案例（Ex. 2.11）強調：對斜向荷載，應分解為水平與豎向分量后取矩，而非計算斜向力臂，以避免計算復雜化。

四、符號約定混亂：正負號系統不統一

剪力與彎矩的正負號在不同教材中存在差異，若未明確約定，易導致結果符號錯誤：

• 常見混淆：“左上右下為正”與“上拉為正”混用；
• 后果：剪力圖與彎矩圖方向顛倒，影響后續設計。

規范做法：在計算前明確標注正方向（如：梁上側受拉為正彎矩），并全程一致。

五、超靜定結構誤用靜定方法

將超靜定結構（如連續梁、剛架）當作靜定結構處理，僅用三個平衡方程求解，是嚴重錯誤。

• 例如：對兩端固定的梁，僅用 ∑Fy = 0 和 ∑M = 0 求反力，忽略變形協調條件；
• 正確方法：需引入力法或位移法，補充變形方程。

工程軟件（如MidasCivil）中常見誤區：將彈性支座剛度設為無窮大，誤模擬為剛性支座，導致反力分布失真。
