建筑幕墻是現代高層與大型建筑中常見的外圍護結構，具有裝飾性強、自重輕、施工便捷等特點。要準確閱讀幕墻結構圖，需系統掌握圖紙構成、符號含義及各專業圖之間的關聯邏輯。以下是詳細解讀：

一、幕墻結構圖的基本組成

一套完整的幕墻施工圖通常包括以下三大部分：

1. 設計總說明
   涵蓋工程概況、設計依據、材料規格、性能要求（如抗風壓、水密性、氣密性）、防火防雷措施等關鍵信息。

2. 圖紙部分

   • 幕墻立面圖：展示建筑外立面整體效果，標明不同材質區域（如玻璃、鋁板、石材）的分布。

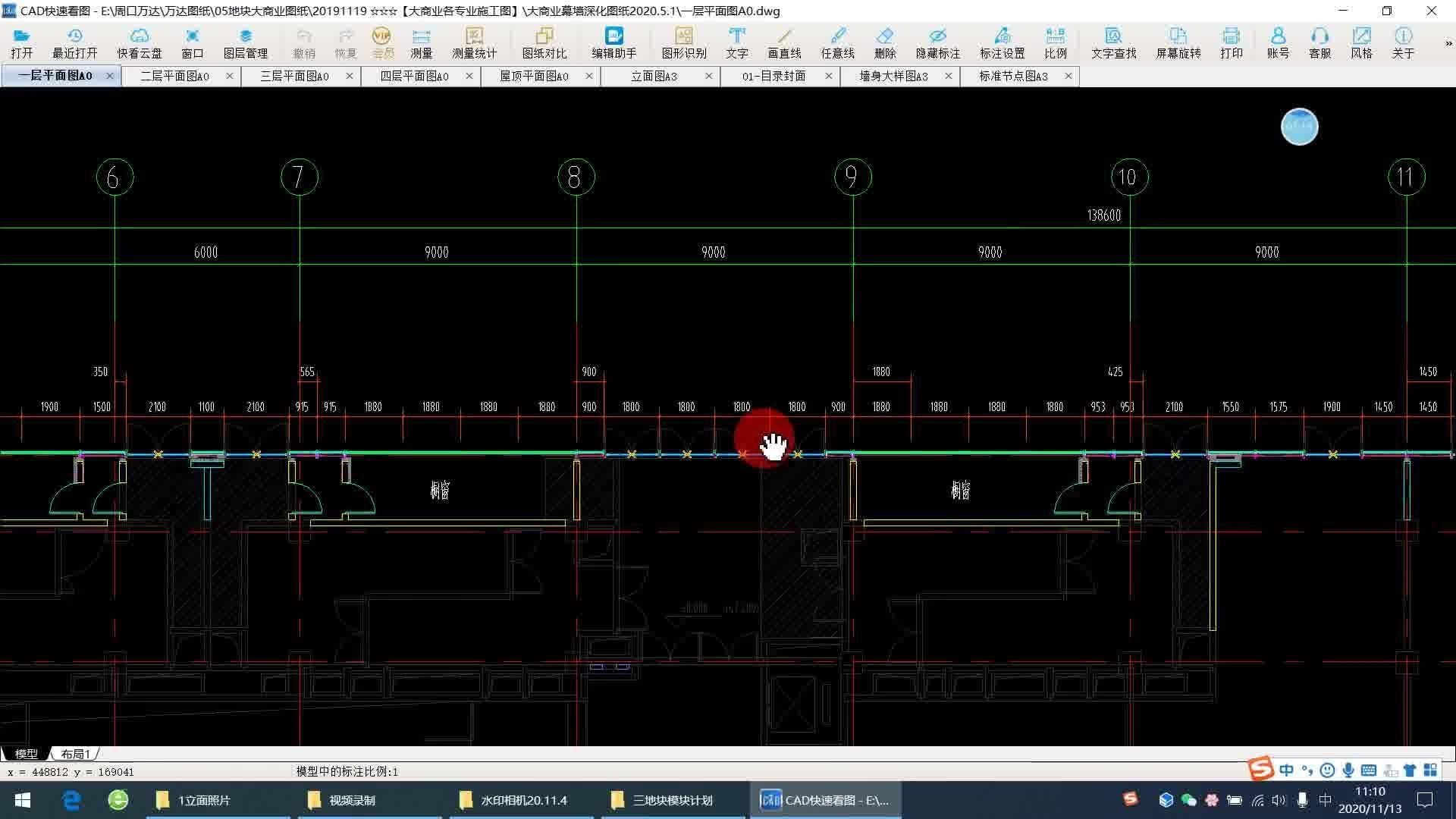

   • 幕墻平面圖：反映每層幕墻的分格布局，用于計算面積和定位軸線。
   • 幕墻埋件圖：標注預埋件位置，確保幕墻與主體結構可靠連接。
   • 大樣圖與節點圖：放大顯示關鍵構造細節，如轉角、收口、層間防火等，是施工的核心依據。

3. 幕墻計算書
   包括結構受力分析、風荷載驗算、連接件強度校核等內容，確保安全合規。

二、識讀幕墻圖的關鍵符號與標注

1. 定位軸線
   用阿拉伯數字（橫向）和拉丁字母（縱向，避開I、O、Z）表示，是定位幕墻構件的基礎基準。

2. 標高符號
   以等腰直角三角形表示，標注樓層高度、窗臺位置等，注意區分建筑標高與結構標高。

3. 索引與詳圖符號
   立面圖中常以圓圈內編號指向大樣圖或節點圖，實現“總體—局部”對照閱讀。

4. 材料圖例
   不同填充圖案代表玻璃、金屬板、石材等面板材料，需結合圖例說明理解。

5. 焊縫與連接符號
   明確龍骨間焊接方式（如角焊、坡口焊），以及螺栓、鉚釘?shù)葯C械連接形式。

三、閱讀步驟與技巧

1. 先看說明，再讀圖紙
   從設計總說明入手，建立整體認知框架。

2. 按“平—立—剖—節”順序推進
   先看平面圖定位置，再看立面圖識造型，接著通過剖面圖了解豎向構造，最后深入節點圖掌握細節。

3. 對照建筑與結構圖
   核查幕墻埋件是否與主體結構沖突，避免施工誤差。

4. 關注特殊節點
   如防雷接地、層間防火、伸縮縫處理等，這些部位直接影響安全與驗收。

四、常見幕墻類型及其圖示特征
