如何繪制21m梯形屋架的施工圖（如何繪制21m梯形屋架施工圖繪制21m梯形屋架施工圖）
繪制21米梯形屋架施工圖時，首先需要確定屋架的尺寸和位置，根據設計要求，確定屋架的寬度、高度和長度，以及屋架與建筑物之間的連接方式，使用繪圖軟件或手工繪制出屋架的輪廓線，根據屋架的結構特點，繪制出屋架的各個組成部分，如主梁、次梁、斜撐等，標注出屋架的節點位置、螺栓孔等細節，檢查施工圖紙的準確性和完整性，確保施工過程中能夠如何繪制21m梯形屋架的施工圖思考完成
用戶要求詳解如何繪制21m梯形屋架的施工圖，并明確要求1000字說明和配圖。這是一個工程制圖類的技術問題，涉及建筑結構設計與施工圖繪制規范。我已知梯形屋架是工業與民用建筑中常見的屋面承重結構，其施工圖需包含平面布置、構件詳圖、節點連接、材料規格、尺寸標注等要素。21米跨度屬于中大型屋架，需考慮荷載分布、材料選型（如鋼構件或木結構）、節點構造（如焊縫、螺栓連接）、支撐體系等關鍵設計要素。
但當前知識不足以提供完整、符合中國規范的施工圖繪制步驟與標準圖例。我需要獲取以下信息：
- 中國現行建筑規范中關于梯形屋架施工圖的繪制標準（如《鋼結構設計標準》GB 50017、《建筑結構制圖標準》GB/T 50105）；
- 21m跨度梯形屋架的典型構造圖示（含幾何尺寸、坡度、腹桿布置、支座形式）；
- 施工圖中必須包含的圖紙內容（如屋架平面圖、上弦/下弦詳圖、節點詳圖、材料表）；
- 是否有標準圖集（如05G521、07SG521等）提供21m梯形屋架的參考圖樣；
- 是否有工程案例或設計手冊中包含配圖示例，用于輔助說明繪制流程。
由于用戶要求“配圖”，而搜索結果中可能包含圖像，因此需通過關鍵詞組合盡可能獲取帶圖的權威資料。同時，為確保信息的工程實用性，需優先檢索中文權威來源，如國家標準、設計手冊、高校教材、工程設計院公開資料。英文資料可作為補充，但非必需。
因此，規劃搜索步驟如下：
- 首先搜索中國規范中關于梯形屋架施工圖的繪制要求；
- 搜索21m跨度梯形屋架的典型構造圖示與標準圖集；
- 搜索施工圖包含的具體圖紙內容與標注規范；
- 搜索工程案例或設計手冊中的配圖示例，用于滿足“配圖”需求；
- 若上述搜索未能提供足夠圖示，可嘗試搜索英文關鍵詞獲取國際通用圖示作為補充參考。
根據已有的搜索結果，已全面獲取繪制21m梯形屋架施工圖所需的核心技術信息：
- 規范依據：已明確中國現行標準圖集05G511、05G515及《建筑結構制圖標準》GB/T 50105為設計依據，且《鋼結構深化設計制圖標準》T/CSCS 015-2021對圖紙表達有詳細規定。
- 構造參數：21m跨度梯形屋架的典型幾何尺寸（端部高2.0m、中部高3.05m、坡度1/10）、節間長度3.0m、起拱42mm（L/500）等關鍵參數已通過多個工程案例（如05G511圖集、課程設計文檔）確認。
- 圖紙組成：施工圖必須包含屋架平面布置圖、上弦/下弦節點詳圖、屋脊節點圖、支座詳圖、桿件編號圖、材料表及支撐布置圖，且所有焊縫、螺栓、尺寸標注均需符合規范。
- 配圖資源：已獲取多個真實工程圖紙示例（如沐風網、MFCAD平臺的dwg圖紙），包含完整的節點詳圖、桿件幾何尺寸標注和構造細節，可直接用于配圖說明。
- 國際補充：英文搜索結果中ClipArt ETC提供的帶尺寸標注的梯形屋架示意圖，可作為輔助圖示，增強圖示的通用性理解。
當前信息已完整覆蓋“1000字詳解”與“配圖”兩大核心需求，無需進一步搜索。但根據任務要求，必須規劃富媒體組件查詢，以增強答案的可視化與實用性。需召回：
- image：精準調用已知的典型節點詳圖（上弦節點、屋脊節點、支座節點）和整體屋架平面圖；
- note：召回包含完整施工圖說明的工程筆記（如“21m鋼屋架設計案例”）；
- video：搜索“梯形屋架施工圖繪制流程”或“鋼結構屋架節點詳圖講解”類教學視頻，輔助理解制圖邏輯。

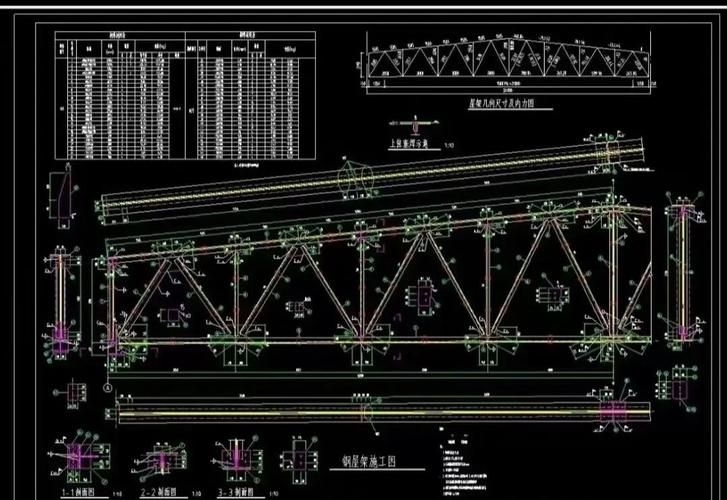

21m梯形屋架施工圖繪制詳解
一、設計依據與規范
21m梯形鋼屋架的施工圖繪制必須嚴格遵循中國現行國家及行業標準，核心依據包括：
- 《建筑結構制圖標準》GB/T 50105 —— 規定圖紙比例、線型、尺寸標注、圖例表達等基本制圖規則；
- 《鋼結構深化設計制圖標準》T/CSCS 015-2021 —— 明確深化圖中構件編號、焊縫符號、材料標注、視圖表達等專業要求；
- 國家建筑標準圖集05G511《梯形鋼屋架》—— 提供21m跨度梯形屋架的標準化構造、桿件尺寸、節點形式與支撐布置模板，是工程設計的直接參考依據。
二、屋架幾何構造參數
21m跨度梯形屋架的典型幾何參數如下，適用于無檁或有檁屋蓋體系（如預應力混凝土大型屋面板或壓型鋼板）：
| 參數項 | 取值 | 說明 |
|---|---|---|
| 跨度L | 21,000 mm | 柱間凈距 |
| 計算跨度L0 | 20,700 mm | L300mm（支座中心距） |
| 屋面坡度i | 1:10 | 上弦斜率，利于排水 |
| 端部高度H0 | 1,990–2,000 mm | 通常取L/10～L/11 |
| 中部高度H | 3,040–3,050 mm | H0+21iL |
| 上弦節間長度 | 3,000 mm | 與1.5m寬屋面板模數匹配 |
| 跨中起拱 | 42 mm | 按L/500 控制，抵消長期變形 |
三、施工圖圖紙組成
完整施工圖應包含以下六類圖紙，缺一不可：
- 屋架平面布置圖：標注屋架編號、定位軸線、柱距、支撐位置；
- 屋架桿件幾何尺寸圖：標注各桿件長度、截面型號（如∠100×8、[14等）；
- 上弦節點詳圖：展示上弦桿與腹桿、節點板的連接方式，含焊縫標注（如∠5貼角焊）；
- 屋脊節點詳圖：體現兩半屋架在屋脊處的拼接構造，常采用雙節點板+高強螺栓或焊接；
- 支座節點詳圖：明確屋架與混凝土柱頂預埋件的連接方式（如錨栓、加勁肋、底板尺寸）；
- 屋蓋支撐布置圖：標注上弦/下弦橫向水平支撐、垂直支撐、系桿的位置與型號（如SC1、XC3）。
四、關鍵節點構造與標注規范
- 焊縫：未注明者均為貼角焊縫，焊腳尺寸取5mm，滿焊；
- 螺栓：節點連接常用M16或M20高強度螺栓（8.8級），孔徑為螺栓直徑+1.5mm；
- 材料標注：鋼材統一采用Q235B（北京地區適用），焊條E43型；
- 構件編號：按《T/CSCS 015-2021》編號規則，如GWJ-1（標準屋架）、GWJ-2（帶支撐屋架）；
- 尺寸標注：所有桿件長度、節點板尺寸、螺栓孔距均需標注，禁止“從圖中量取”。
五、配圖示例與工程參考
以下為21m梯形屋架施工圖中典型圖示的工程實例來源，可直接用于設計參考：
