電梯框架的材質(zhì)判斷是電梯安全評(píng)估與維保中的關(guān)鍵環(huán)節(jié)，直接影響結(jié)構(gòu)強(qiáng)度、耐久性與使用壽命。根據(jù)工程實(shí)踐與行業(yè)標(biāo)準(zhǔn)，主流材質(zhì)包括碳鋼、304不銹鋼及少量鑄鐵，判斷方法可分為視覺(jué)與觸覺(jué)識(shí)別、物理測(cè)試和專(zhuān)業(yè)儀器檢測(cè)三類(lèi)。

一、常見(jiàn)材質(zhì)類(lèi)型與特性

注：304不銹鋼含鎳8–10.5%、鉻18–20%，符合GB/T 20878-2007標(biāo)準(zhǔn)；碳鋼需滿足GB/T 700-2006要求，屈服強(qiáng)度≥355MPa（依據(jù)GB/T 10058-2009）。

二、非破壞性判斷方法

1.磁性測(cè)試

• 使用強(qiáng)磁鐵（如釹磁鐵）貼近框架表面：
  • 強(qiáng)吸附→ 碳鋼或鐵素體鋼
  • 弱吸附或無(wú)吸附→ 304不銹鋼（奧氏體）
• 注意：冷加工后的304不銹鋼可能產(chǎn)生輕微磁性，需結(jié)合其他方法綜合判斷。

2.表面特征觀察

• 不銹鋼：表面細(xì)膩、光澤均勻，常見(jiàn)拉絲（#4）、鏡面（8K）或磨砂處理，無(wú)銹斑、無(wú)剝落。
• 碳鋼：漆面易出現(xiàn)劃痕、起皮，邊緣或焊縫處可見(jiàn)紅褐色銹跡，尤其在潮濕區(qū)域。
• 鑄鐵：表面粗糙、顆粒感強(qiáng)，銹蝕呈片狀剝落，多見(jiàn)于老舊設(shè)備。

3.敲擊音色法

• 用金屬棒輕敲框架：
  • 清脆、余音長(zhǎng)→ 不銹鋼
  • 沉悶、短促→ 鑄鐵或厚碳鋼
• 此法適用于現(xiàn)場(chǎng)快速初篩，需經(jīng)驗(yàn)輔助。

4.火花試驗(yàn)（需專(zhuān)業(yè)環(huán)境）

• 使用角磨機(jī)輕磨邊緣：
  • 不銹鋼：火花少、呈暗紅色，無(wú)分叉
  • 碳鋼：火花明亮、呈黃色分叉狀，尾部有“爆花”
  • 鑄鐵：火花短、暗紅，無(wú)分叉，呈“團(tuán)狀”

三、專(zhuān)業(yè)儀器檢測(cè)方法

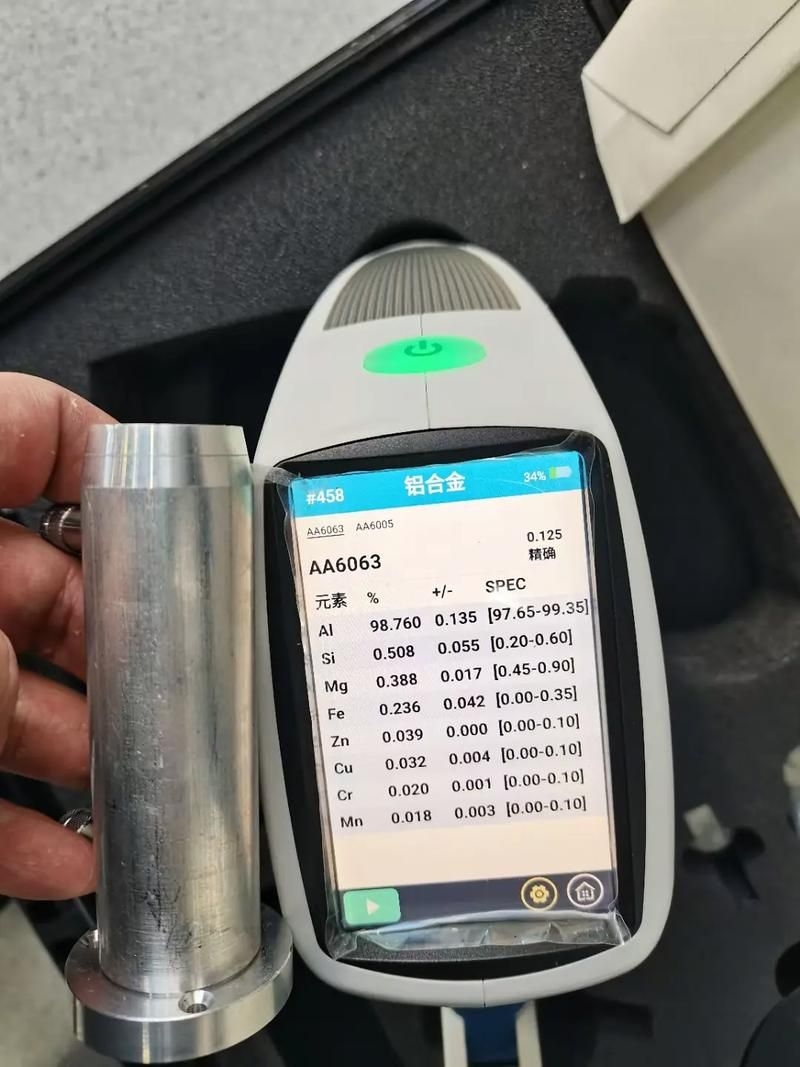

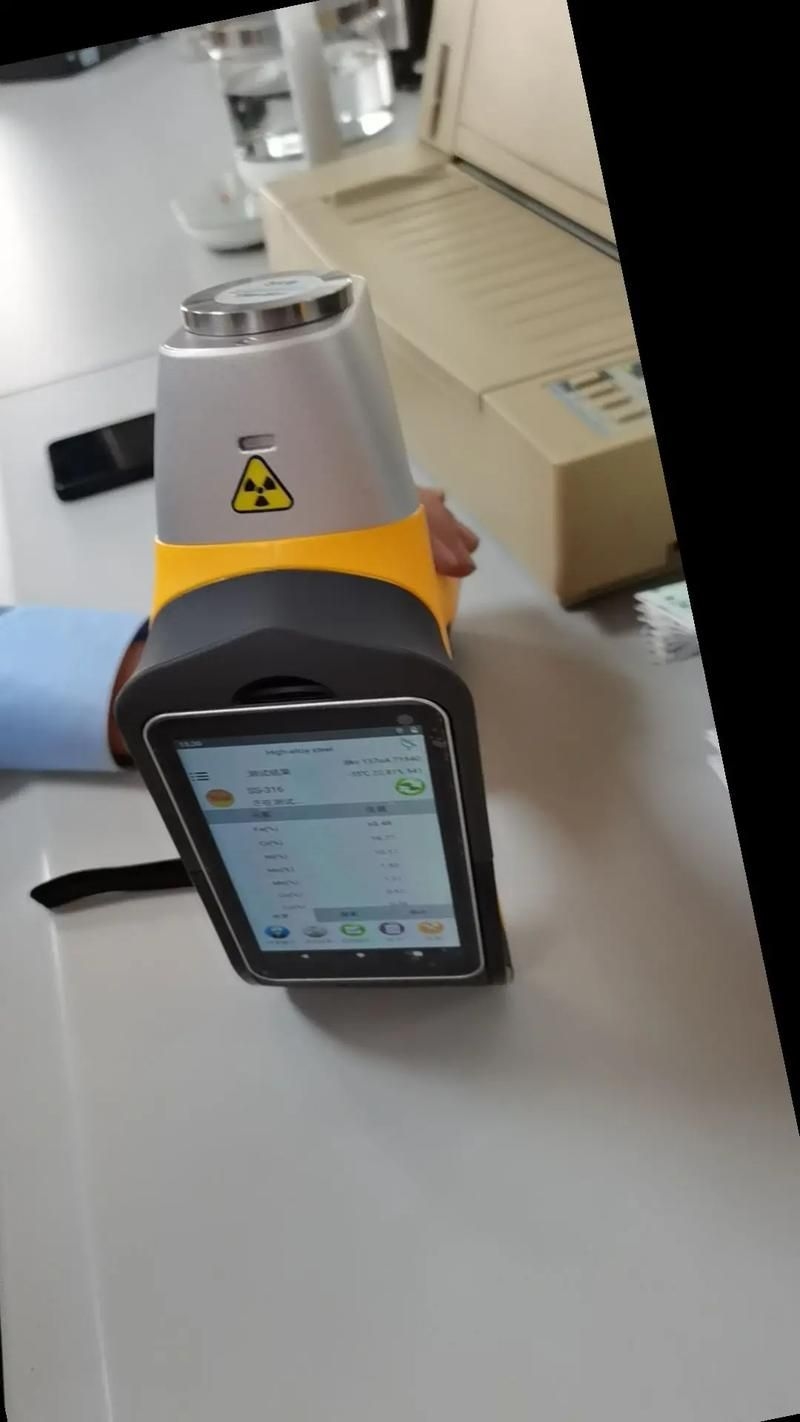

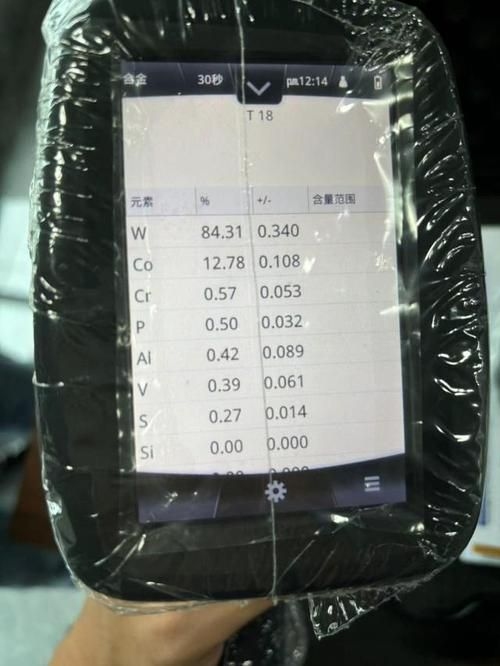

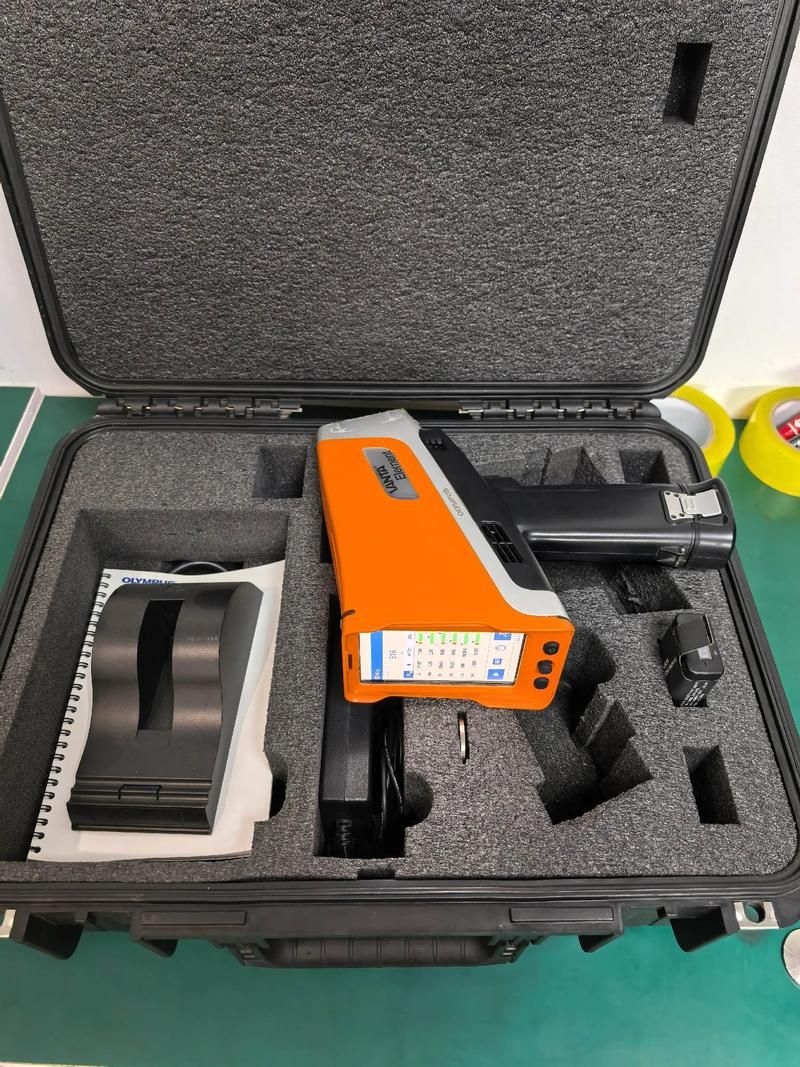

1.手持式光譜儀（XRF）

• 快速無(wú)損分析金屬元素成分，30秒內(nèi)輸出結(jié)果。
• 判斷依據(jù)：
  • Cr ≥ 18% 且 Ni ≥ 8% → 確認(rèn)為304不銹鋼
  • Fe為主，C > 0.2% → 碳鋼
• 應(yīng)用實(shí)例：維保人員在電梯機(jī)房使用奧林巴斯或天瑞儀器光譜儀對(duì)導(dǎo)軌支架進(jìn)行抽檢。

2.便攜式硬度計(jì)（里氏/維氏）

• 測(cè)量表面硬度值（HV）：
  • 304不銹鋼：HV 180–220
  • 碳鋼：HV 120–160（熱處理后可達(dá)180+）
• 設(shè)備如HV-1000顯微硬度計(jì)可精確至0.5μm，符合GB/T 4340標(biāo)準(zhǔn)。

四、行業(yè)標(biāo)準(zhǔn)依據(jù)

• GB/T 10058-2009：規(guī)定電梯導(dǎo)軌材料屈服強(qiáng)度≥355MPa，硬度HBW≥150。
• GB/T 7588.1-2020：明確轎廂框架應(yīng)采用耐腐蝕金屬材料，禁止使用易銹蝕的普通碳鋼作為主要承重結(jié)構(gòu)。
• EN 81-20:2020：要求電梯金屬構(gòu)件需通過(guò)鹽霧試驗(yàn)（≥8級(jí)，GB/T 10125），確保5年以上無(wú)結(jié)構(gòu)性腐蝕。

五、當(dāng)前存在的問(wèn)題與趨勢(shì)

• 問(wèn)題：部分老舊小區(qū)加裝電梯為降低成本，使用非標(biāo)碳鋼框架，未做防腐處理，導(dǎo)致3–5年內(nèi)出現(xiàn)嚴(yán)重銹蝕，安全隱患突出。
• 趨勢(shì)：304不銹鋼已成為新建電梯的主流選擇；光譜儀與AI圖像識(shí)別技術(shù)正逐步集成至智能維保系統(tǒng)，實(shí)現(xiàn)材質(zhì)自動(dòng)識(shí)別與壽命預(yù)測(cè)。
