槽鋼受力時(shí)避免變形的核心在于控制屈曲、增強(qiáng)剛度與優(yōu)化受力路徑，需從材料選型、結(jié)構(gòu)設(shè)計(jì)、施工工藝三方面系統(tǒng)施策。

一、變形機(jī)理：槽鋼的四大失效模式

槽鋼為開口薄壁截面，受力時(shí)易發(fā)生以下失穩(wěn)形式：

• 彎曲失穩(wěn)：懸臂或簡(jiǎn)支梁在均布/集中荷載下，中性軸平面內(nèi)發(fā)生撓曲，表現(xiàn)為“下垂”。
• 扭轉(zhuǎn)失穩(wěn)：因截面不對(duì)稱，荷載未通過剪切中心時(shí)產(chǎn)生扭矩，導(dǎo)致構(gòu)件“麻花狀”旋轉(zhuǎn)。
• 彎扭失穩(wěn)：偏心荷載或雙向彎矩下，彎曲與扭轉(zhuǎn)耦合發(fā)生，承載力驟降，為最危險(xiǎn)模式。
• 局部屈曲：翼緣或腹板在壓應(yīng)力下出現(xiàn)波浪形褶皺，尤以高長(zhǎng)細(xì)比、薄壁槽鋼為甚。

槽鋼豎向布置（翼緣朝上）可最大化抗彎慣性矩，顯著提升剛度；平放使用將導(dǎo)致抗彎能力下降近80%。

二、工程防變形設(shè)計(jì)方法

1. 截面強(qiáng)化：雙槽鋼組合結(jié)構(gòu)

采用背靠背（back-to-back）或翼緣端靠端（toe-to-toe）雙槽鋼組合，可顯著提升抗彎與抗扭剛度：

• 背靠背組合：通過螺栓或連續(xù)焊接連接，形成閉合截面，有效抑制扭轉(zhuǎn)；
• 組合后截面慣性矩提升可達(dá)單槽鋼的3–5倍，適用于大跨度梁、托梁等高荷載場(chǎng)景。

2. 設(shè)置加勁肋：抑制局部屈曲

在腹板高應(yīng)力區(qū)（如支座附近、集中荷載點(diǎn)）焊接橫向或縱向加勁肋，可：

• 提高腹板屈曲臨界應(yīng)力，防止“波浪形”失穩(wěn)；
• 加勁肋間距宜控制在腹板高度的1.5–2倍內(nèi)，厚度不小于腹板的1.2倍；

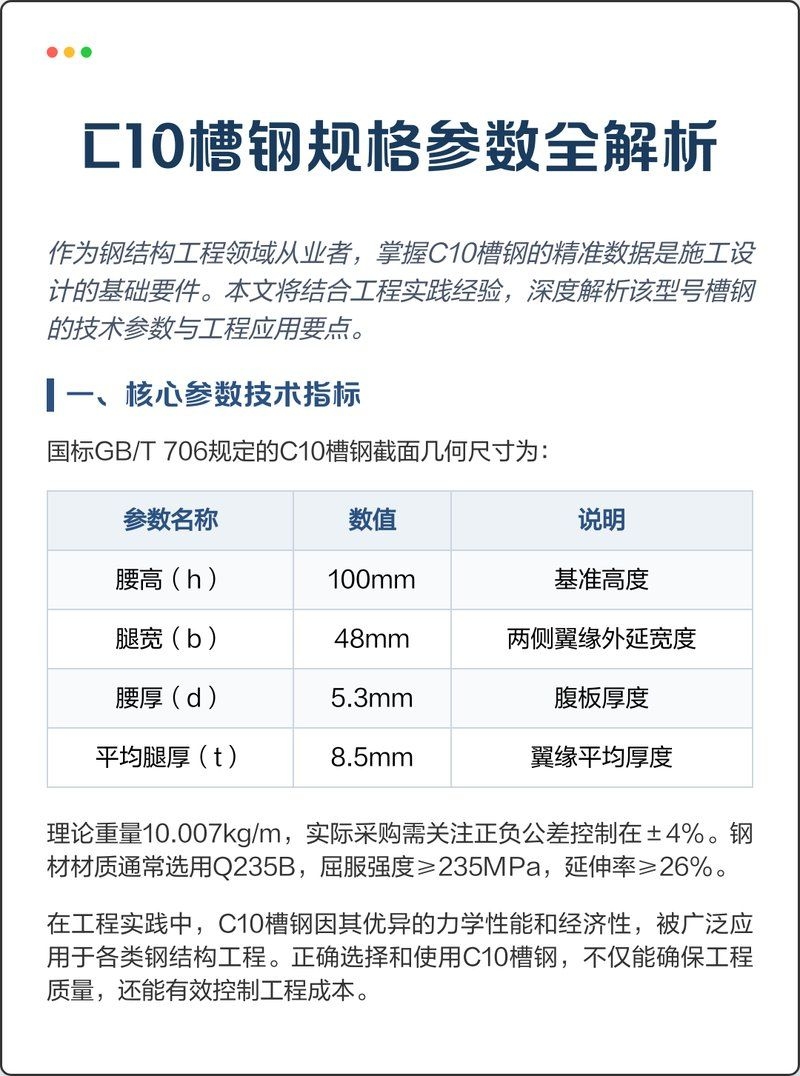

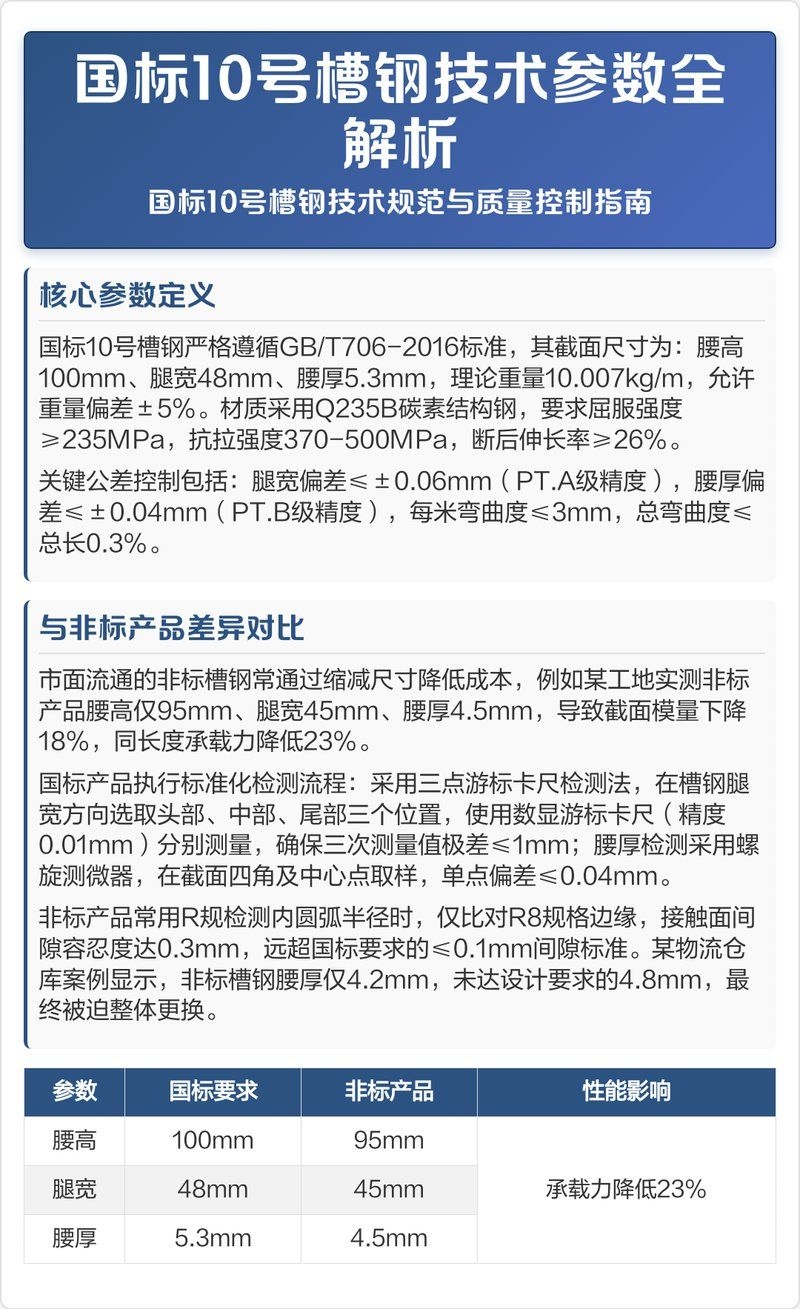

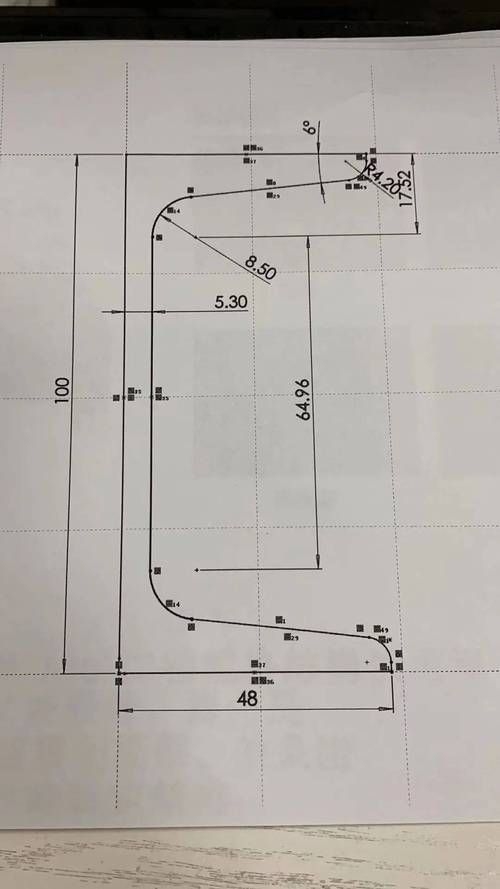

• 國(guó)標(biāo)GB/T 706-2016雖未強(qiáng)制規(guī)定，但工程實(shí)踐中普遍采用，如10號(hào)槽鋼（[10）在跨度>3m時(shí)建議設(shè)置間距≤600mm的加勁板。

3. 優(yōu)化支撐與荷載分布

• 增加支承點(diǎn)：將長(zhǎng)跨梁改為多點(diǎn)簡(jiǎn)支，降低最大彎矩；
• 荷載均勻化：避免集中力作用于跨中，改用分布荷載或設(shè)置分配梁；
• 約束端部轉(zhuǎn)動(dòng)：采用剛性節(jié)點(diǎn)或端部加焊端板，限制扭轉(zhuǎn)自由度。

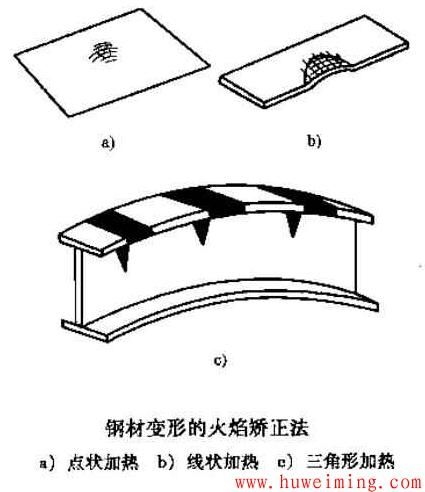

4. 焊接工藝控制

• 采用對(duì)稱施焊、分段退焊，減少熱應(yīng)力集中；
• 使用剛性夾具固定構(gòu)件，抑制冷卻收縮變形；
• 優(yōu)先選用斷續(xù)焊縫，減少熔敷金屬量，降低收縮應(yīng)力。

三、材料與工藝升級(jí)

• 選用高強(qiáng)鋼（如Q355、Q420）替代Q235，提升屈服強(qiáng)度，減薄壁厚；
• 對(duì)關(guān)鍵構(gòu)件采用冷彎成型或預(yù)應(yīng)力張拉，預(yù)先引入反向變形抵消服役荷載；
• 在腐蝕環(huán)境，可采用熱浸鍍鋅或復(fù)合材料包覆，提升耐久性，間接維持結(jié)構(gòu)剛度。

四、可視化驗(yàn)證：工程圖示與分析

以下為關(guān)鍵防變形措施的典型圖示，與上述技術(shù)對(duì)應(yīng)：

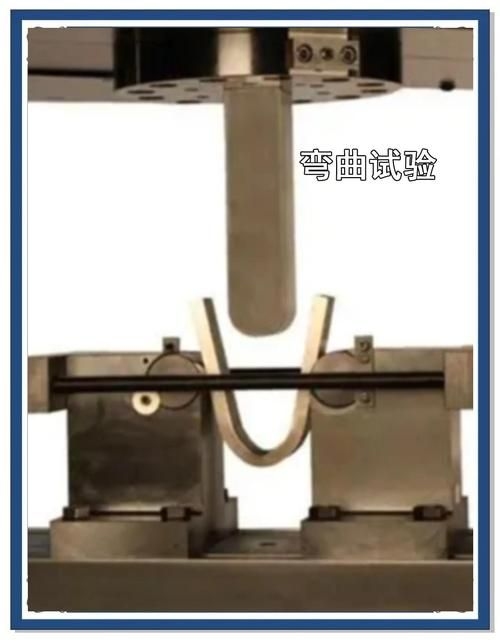

五、結(jié)論與實(shí)踐建議

實(shí)際工程中，應(yīng)優(yōu)先采用組合截面+加勁肋的復(fù)合方案，輔以合理支撐，可使槽鋼在承受設(shè)計(jì)荷載時(shí)撓度控制在L/400以內(nèi)，完全滿足建筑與工業(yè)結(jié)構(gòu)規(guī)范要求。
