粘鋼加固中U型箍的作用與技術要點詳解

在混凝土結構加固工程中，粘鋼加固是一種高效、施工便捷的補強方式，廣泛應用于梁、板、柱等構件的承載力提升。其中，U型箍作為關鍵的錨固構造措施，在防止鋼板端部剝離、提高整體受力性能方面起著至關重要的作用。

一、U型箍的核心功能

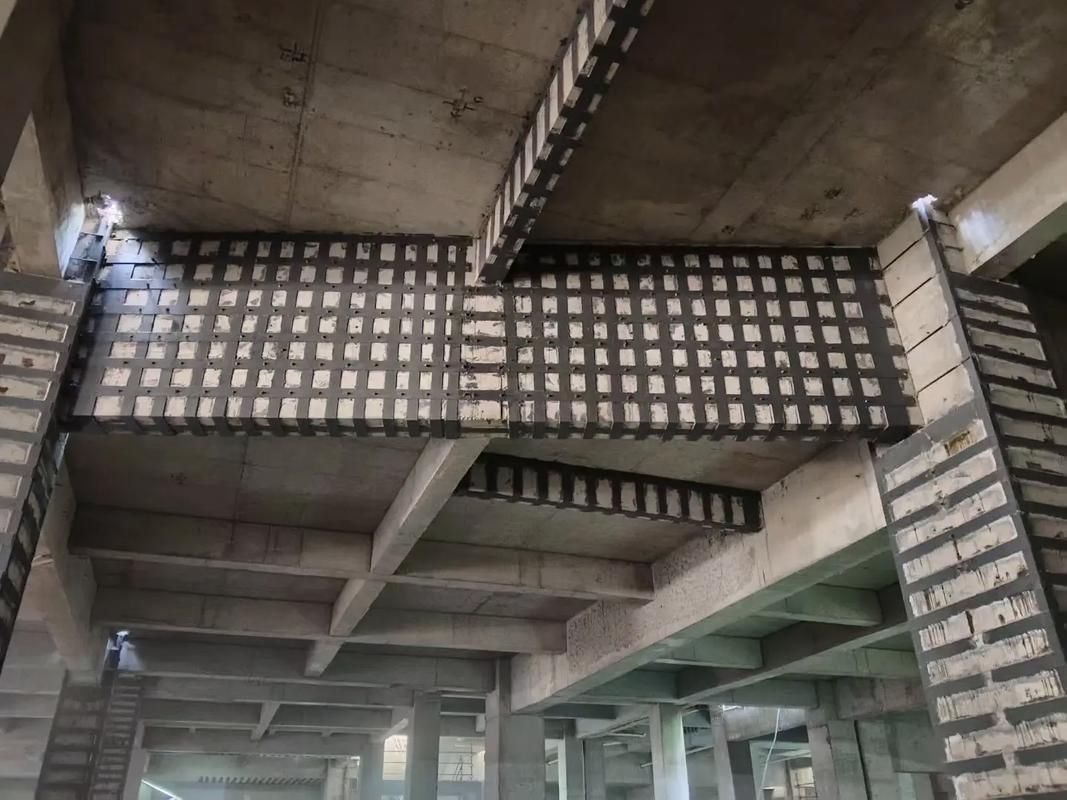

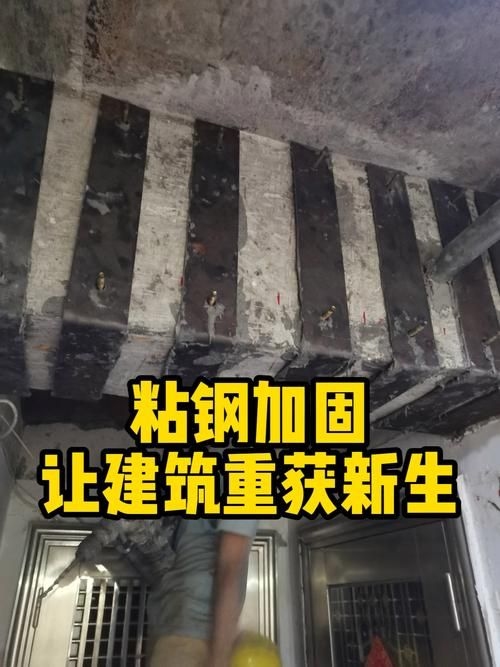

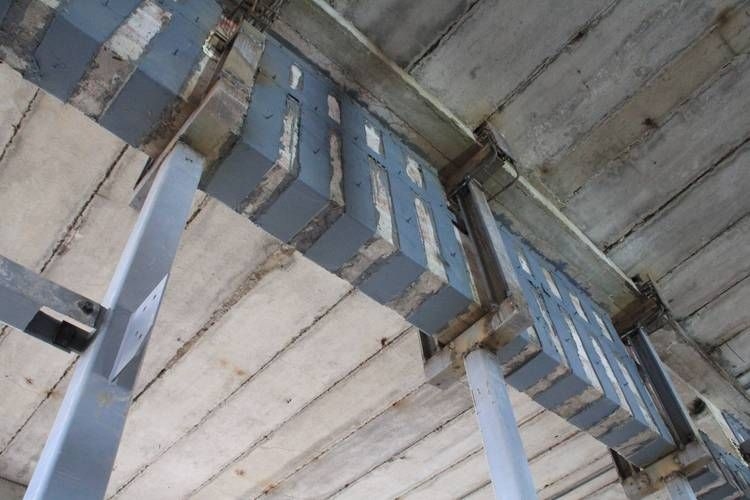

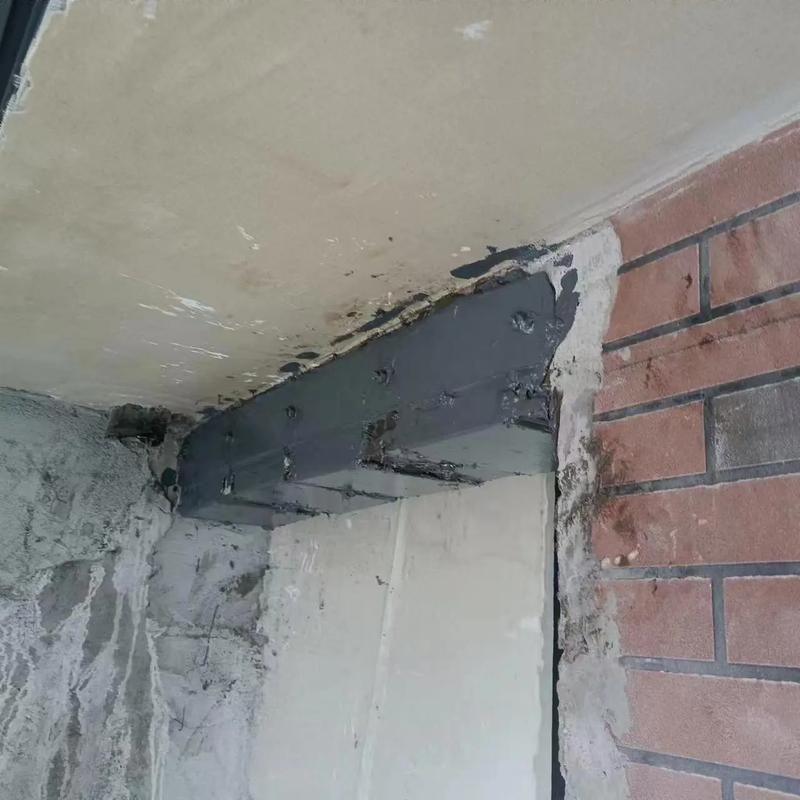

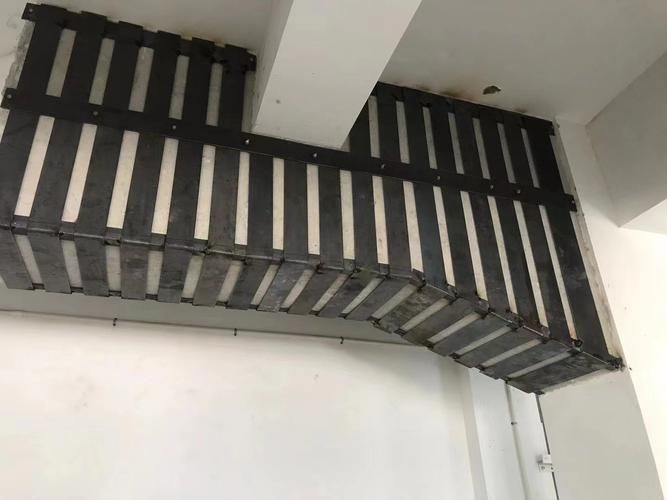

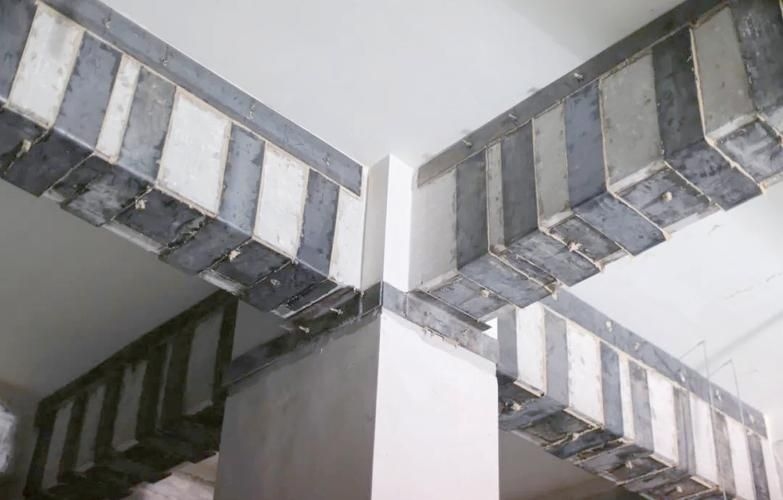

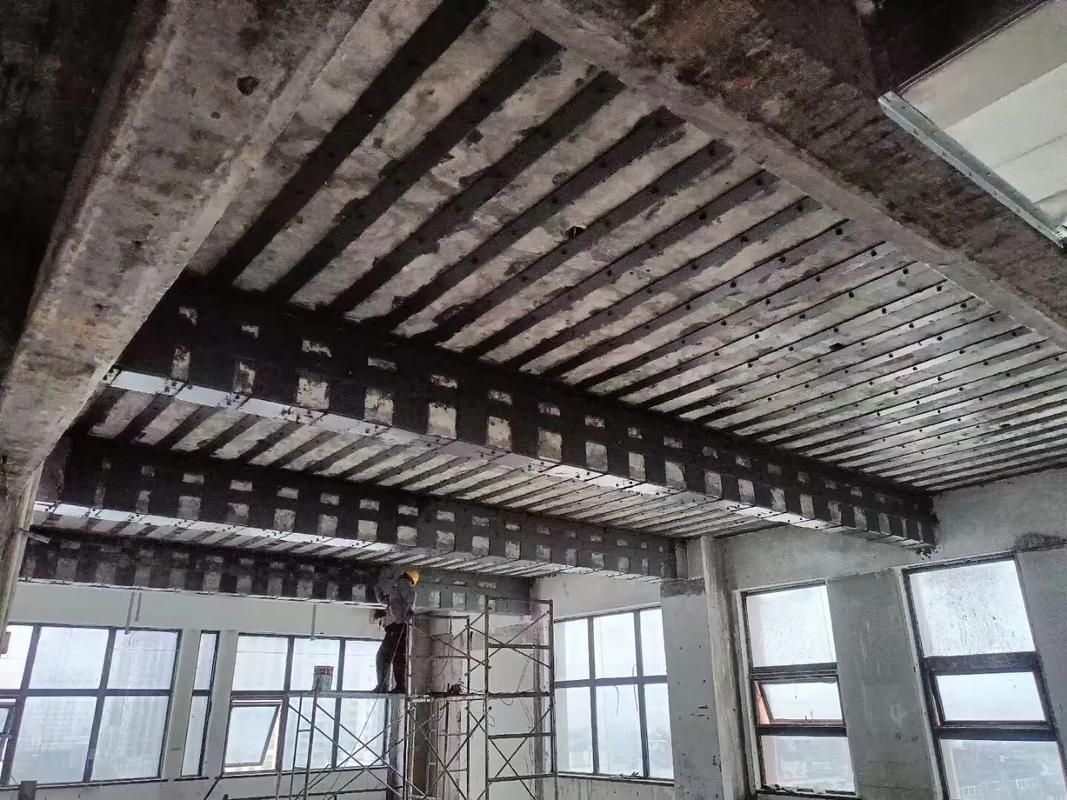

U型箍（U-shaped steel stirrup）通常由鋼板彎折而成，呈“U”形包裹梁底及兩側面，主要用于：

• 錨固梁底粘貼的鋼板，防止其在受力過程中從混凝土表面發生端部剝離；
• 提高結構的抗剪能力，尤其是在斜截面受剪承載力不足時，可與縱向鋼板協同工作；
• 增強鋼板與混凝土之間的整體性，使加固系統更有效地傳遞應力。

由于粘鋼加固依賴結構膠將鋼板與混凝土粘結，而膠層在高應力集中區域易產生剝離破壞，因此必須通過U型箍等機械錨固措施來增強連接可靠性。

二、U型箍的設計與構造要求

根據《混凝土結構加固設計規范》及相關工程實踐，U型箍的設置需滿足以下構造規定：

1. 布置位置

   • 必須設置在鋼板端部和集中荷載作用點兩側；
   • 對于連續梁的負彎矩區，也應根據受力情況增設U型箍。

2. 尺寸與間距

   • U型箍寬度一般不小于加固鋼板寬度的2/3，且不得小于80mm；
   • 厚度應大于鋼板厚度的一半，且不低于4mm；
   • 凈間距不應大于現行規范中最大箍筋間距的0.7倍，且不大于梁高的0.25倍。

3. 錨固方式

   • 可采用結構膠粘結+膨脹螺栓加壓固定的方式，確保U型箍與梁體緊密貼合；
   • 在焊接作業中，應避免高溫影響膠層性能，建議采用后灌膠工藝。

三、施工注意事項

• 混凝土與鋼板表面必須清理干凈，無油污、灰塵和潮濕現象，以保證粘結質量；
• 膠層厚度應均勻控制，避免局部過厚或缺膠導致應力集中；
• 施工環境溫度宜在5～60℃之間，相對濕度不超過70%，且無化學腐蝕環境。

四、適用范圍與限制

粘鋼加固適用于承受靜力作用的一般受彎、受拉構件。但當原構件混凝土強度等級低于C15時，不宜采用此法。此外，對于可能承受反復荷載的大跨結構，建議在錨固區增設錨栓或U型箍等附加措施以提高耐久性。
