屋架結構圖是建筑和工程領域中用于表示鋼屋架系統設計、構造和施工的重要工具，在鋼屋架結構圖中，有多種符號用來表示不同的構件和元素，以下是一些常見的符號類型：，1. 梁（Beam）：表示屋架上的橫向承重構件，通常用直線或曲線形狀來表示。，2. 柱（Column）：表示屋架上的縱向承重構件，通常用矩形或圓形截面來表示。，3. 節點（Node）：表示屋架各梁與柱連接的部位，通常用圓圈加數字表示。，4. 支撐（Support）：表示屋架與建筑物其他部分相連接的結構，通常用箭頭指向表示。，5. 吊桿（Pile）：表示屋架與地面或其他固定點相連接的懸臂結構，通常用箭頭指向表示。，6. 斜撐（Tie）：表示屋架之間相互連接的斜向支撐結構，通常用斜線表示。，7. 拉條（Lap Joint）：表示屋架之間的連接方式，通常用交叉的線條表示。，8. 剪力鍵（Shear Key）：表示屋架上承受剪力的連接件，通常用三角形或梯形截面表示。，9. 腹板（Web）：表示屋架上的橫向翼緣，通常用直線或波浪形表示。，10. 翼緣（Flange）：表示屋架上的縱向翼緣，通常用直線或波浪形表示。，這些符號在鋼屋架結構圖中起到了關鍵作用，幫助工程師和設計師準確、清晰地表達設計意圖和

鋼屋架結構圖有哪些常見符號

1. 1.鋼結構常用的一些符號-word.baidu.com

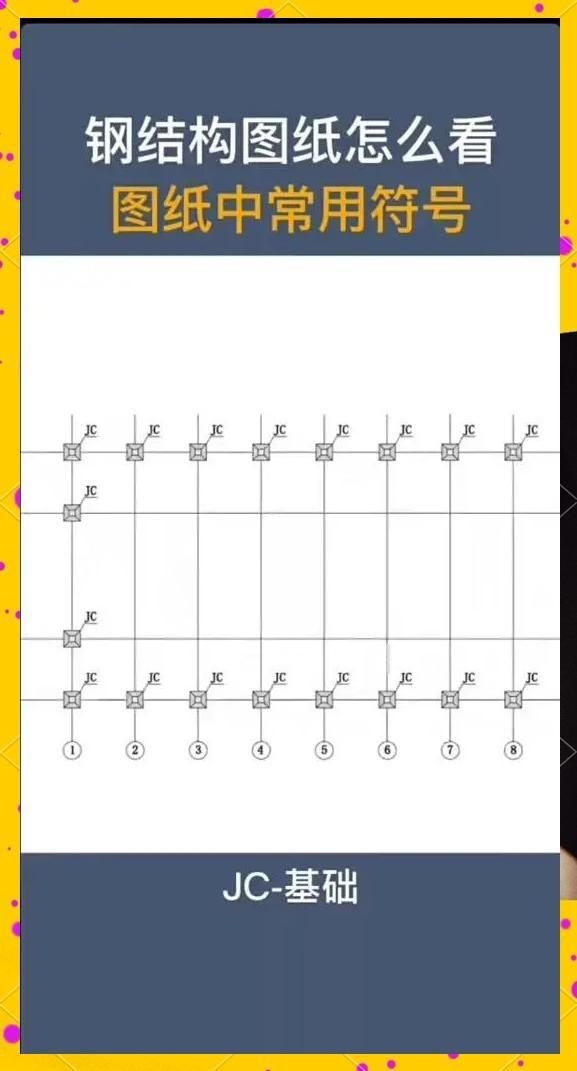

2. 2.??鋼結構圖紙?jiān)趺纯闯Ｓ梅?hào)來啦!-抖音
3. 3.有哪些常見的鋼結構符號-知乎
4. 4.鋼結構中符號-word.baidu.com
5. 5.鋼結構圖紙符號代表含義及識圖常識-word.baidu.com
6. 6.鋼結構圖紙教學,鋼架圖紙識圖-知乎

鋼屋架結構圖中的常見符號是工程設計與施工中的“語言”，掌握這些符號能快速讀懂圖紙，提升工作效率。

以下是鋼屋架結構圖中常見的幾類符號及其含義：

一、構件代號符號

這些字母組合代表不同結構構件，是識圖的基礎：

• GJ?：鋼架，主承重結構之一
• GL?：鋼梁或鋼架梁，用于水平承重
• GZ?：鋼柱或鋼架柱，承擔豎向荷載
• ZC?：柱間支撐，增強結構穩定性
• SC?：水平支撐，連接橫向構件，提高整體剛度
• XG?：系桿，輔助穩定屋架
• YC?：隅撐，連接檁條與鋼梁，防止局部失穩
• LT?：檁條，支撐屋面板的次結構
• WLT?：屋脊檁條，位于屋脊處的特殊檁條
• HJ?：桁架，常用于大跨度結構
• TL?：托梁，用于支撐其他構件
• SQZ?：山墻柱，位于建筑端部的立柱
• MZ/ML?：門邊柱/門上梁，用于門窗周邊加強

鋼結構圖紙符號詳解:一文搞懂可憐菠蘿頭
【鋼結構符號速查手冊書策UU

二、連接與節點符號

這類符號描述構件之間的連接方式：

• YG?：壓桿或圓管，常見于支撐系統
• CG?：撐桿，用于斜向支撐
• T/GZL/GXL?：拉條、直拉條、斜拉條，用于固定檁條
• GXG?：剛性系桿，比普通系桿更堅固
• FHB?：復合板，兼具結構與圍護功能
• YXB?：壓型金屬板，常用作屋面或墻面材料

三、焊縫與施工符號

焊接是鋼結構主要連接方式，相關符號至關重要：

• 圖形符號?：如“△”表示角焊縫，“V”表示V型坡口焊縫
• 周圍焊縫符號（○）?：表示環繞接頭的連續焊縫
• 現場焊接符號（⊕）?：標注需在現場完成的焊縫
• 引出線與標注線?：箭頭指向焊縫位置，橫線上下方標注焊縫尺寸與要求
• 相同焊縫符號?：用“A”“B”分類標注重復焊縫，避免重復繪制

四、其他輔助符號

• 對稱符號?：兩短平行線加垂直線，表示圖形對稱，可省略一半繪制
• 剖切符號?：指示截面位置，僅畫出截面形狀
• 索引符號?：指向詳圖編號，便于查找細節
• 定位軸線編號?：如①、②、A、B，用于確定構件空間位置

五、材料與截面標注

• 構件旁常標注型鋼規格，如“HW300×300×10×15”表示寬翼緣H型鋼
• 材料表中列出所有構件編號、規格、長度、數量與重量，是預算與加工依據

02:3600:00/02:361.地上鋼構件圖紙介紹2.平面布置圖中的鋼架3.鋼架一的具體說明4.鋼架一的數量統計5.鋼架一的總重量計算6.鋼架一的節點圖7.材料表的使用

---

要不要我整理一份鋼結構符號速查表?，方便你隨時對照使用？
