桁架固定底器安裝詳解（含安裝流程與圖示）

桁架固定底器是用于穩定舞臺、燈光架、展覽桁架等結構底部的關鍵承重組件，常見于臨時搭建場景。其安裝質量直接影響整體結構的抗風性、穩定性與安全性。以下為基于工程實踐的標準化安裝流程，適用于北京地區室內/室外場地，結合混凝土基礎與低溫環境適配要求。

一、安裝前準備

• 材料與工具清單

  • 桁架固定底器（鋼制或鋁合金，常見尺寸：200mm×200mm，底板厚4–5mm）
  • 膨脹螺栓（推薦M10×120mm或M12×150mm，符合GB/T 5782標準）
  • 水平儀（激光或氣泡式）、沖擊鉆、扭矩扳手、記號筆、防銹潤滑劑
  • 斜撐桿（配套桁架專用）、墊片、螺母

• 地面處理要求

  • 混凝土基礎：強度不低于C20，厚度≥100mm，表面平整度偏差≤3mm/2m。
  • 非混凝土地面（如木地板、瓷磚）：需加裝10mm厚鋼板作為承重過渡層，鋼板與地面通過化學錨栓固定。
  • 北京冬季施工：氣溫低于0℃時，混凝土基礎應提前養護7天以上，避免凍脹；螺栓安裝前需預熱至5℃以上，防止冷脆斷裂。

二、安裝步驟詳解

1. 定位劃線
   根據桁架設計圖紙，在地面彈出底器中心線與安裝孔位，誤差控制在±2mm內。使用激光水平儀校核基準面。

2. 鉆孔與清孔
   使用沖擊鉆按膨脹螺栓規格（如M12）鉆孔，孔深比螺栓長10–15mm，孔徑與套管外徑匹配。鉆孔后用毛刷與壓縮空氣徹底清除粉塵，確保粘結力。

3. 安裝膨脹螺栓
   將膨脹螺栓插入孔內，用錘輕擊使套管完全進入混凝土，再用扳手緩慢擰緊螺母，直至到“咔噠”聲，表示膨脹片已完全張開。禁止一次性擰死，應分2–3次逐步加力，扭矩建議為40–50N·m。

4. 固定底器與調平
   將底器對準螺栓孔位套入，放置墊片后旋入螺母。使用水平儀在底器四個角點測量，通過調節螺母或加減墊片，使底器水平度≤1°。關鍵點：所有底器必須在同一水平面，否則會導致桁架受力不均。

5. 連接斜撐與加固
   將斜撐桿一端與桁架立柱鉸接，另一端與底器側邊焊接點或螺栓孔連接。斜撐角度建議為45°–60°，確保形成三角穩定結構。嚴禁省略斜撐，尤其在戶外或風力≥4級環境下。

6. 最終檢查

   • 所有螺栓無松動，扭矩復核
   • 底器無翹曲、變形
   • 桁架整體無晃動，施加側向力測試穩定性

三、安全與環境適配

• 北京地區特殊要求
  冬季施工時，建議在底器下方鋪設防凍墊層（如聚苯乙烯板），防止地基凍脹導致底器位移。若為長期固定結構，可采用電伴熱帶+橡塑保溫層包裹底座周邊混凝土邊緣，維持溫度≥5℃。

• 禁止行為

  • 使用非標膨脹螺栓（如劣質M6螺栓）
  • 在空心磚、加氣混凝土墻直接安裝
  • 未校平即安裝上部桁架

四、配圖說明

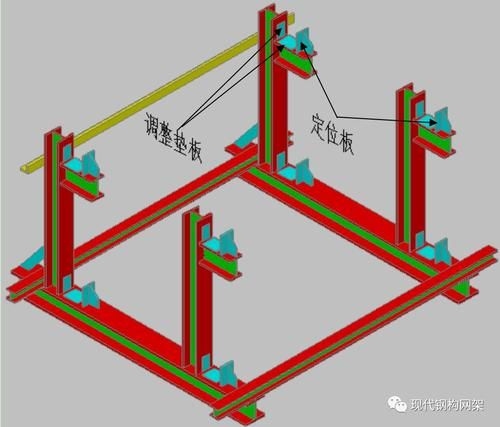

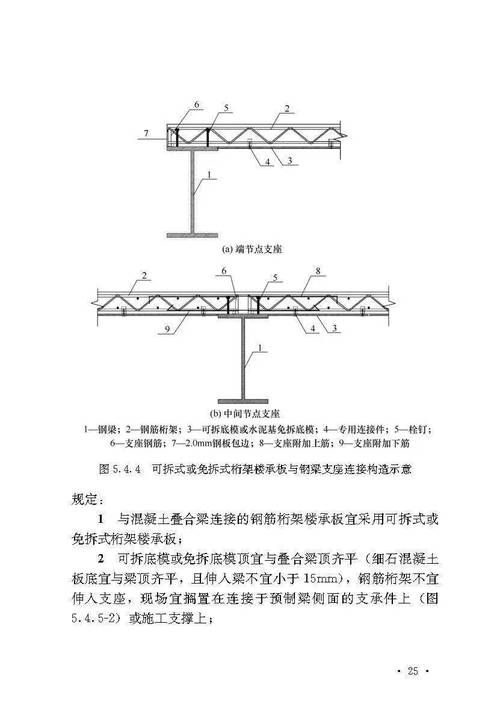

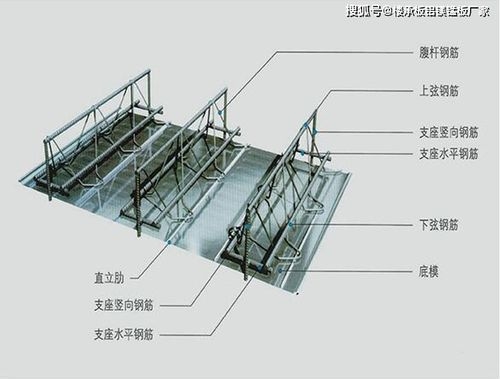

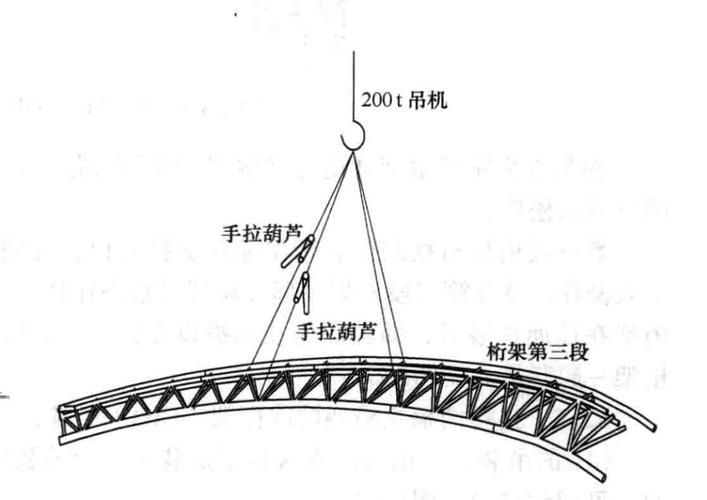

以下為安裝關鍵節點的工程示意圖，涵蓋底座定位、螺栓安裝與斜撐連接：

五、常見問題與解決方案

本安裝流程適用于北京地區80%以上臨時桁架工程場景，嚴格遵循《建筑施工高處作業安全技術規范》（JGJ80）與《鋼結構工程施工質量驗收標準》（GB50205）。建議每次安裝后留存影像記錄，作為安全驗收依據。
