鋼結構二層樓采光設計詳解?

鋼結構二層樓因其梁柱截面小、空間通透、結構輕盈，天然具備優越的自然采光基礎。設計核心在于最大化利用太陽軌跡、優化光路徑、控制熱工性能?，并嚴格遵循《建筑采光設計標準》（GB/T 50033-2013）與北京地區寒冷氣候適應性要求。

一、采光設計核心原則?

窗墻比控制?：依據《農村住房建設技術導則（2024年版）》及《住宅設計規范》（GB 50096-2011），南向窗面積應占墻面面積的50%以上?，以確保冬季（大寒日）獲得≥2小時日照。北京地區冬季太陽高度角約27°，應優先采用高側窗或落地窗?，避免低窗被室內家具遮擋。
采光系數與窗地比?：臥室、起居室等主要功能空間，窗地面積比不應低于1:7?，采光系數標準值不低于1%。鋼結構因無承重墻限制，可實現大跨度開窗?，提升光線滲透深度。
光線引導技術?：

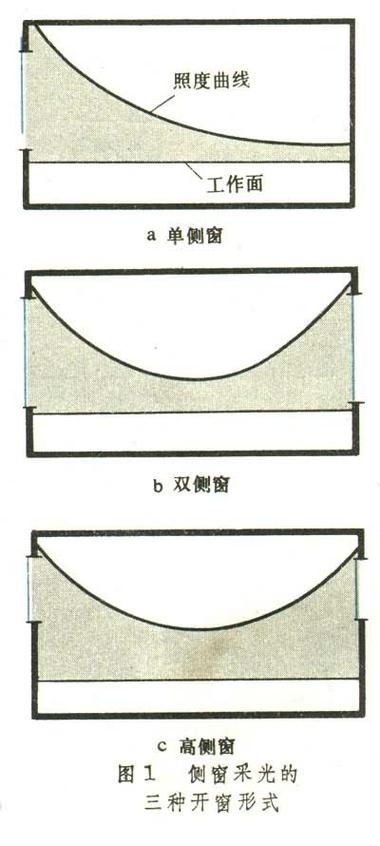

- 高側窗?：設置于距地面2.2–2.8米處，可將光線引入房間深處，減少近窗眩光。
- 反射板系統?：在窗洞內側安裝高反射率（≥85%）淺色鋁板或棱鏡玻璃?，將直射光反射至天花板，實現漫射照明，提升照度均勻性。

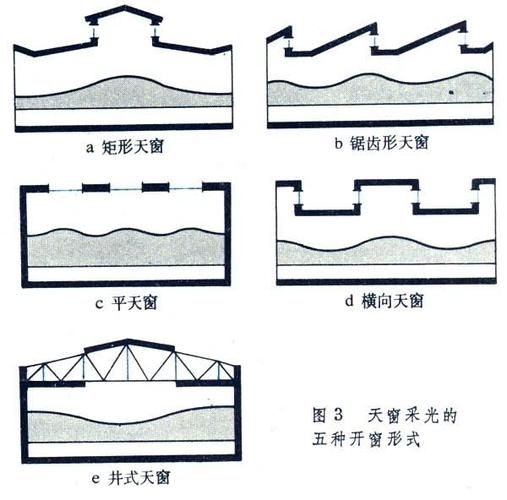

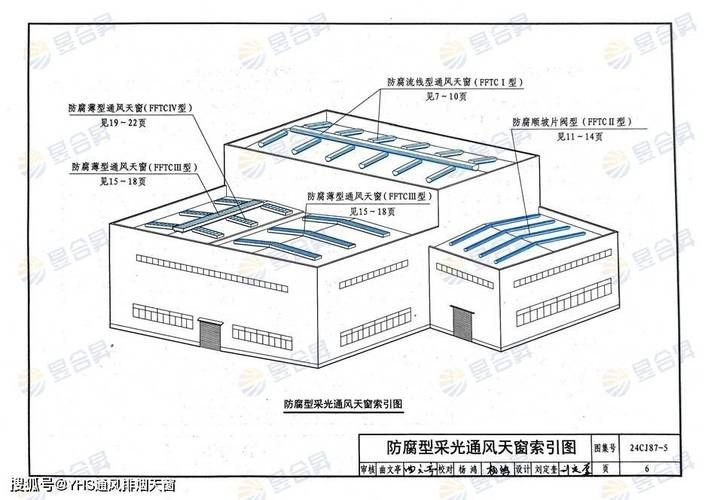

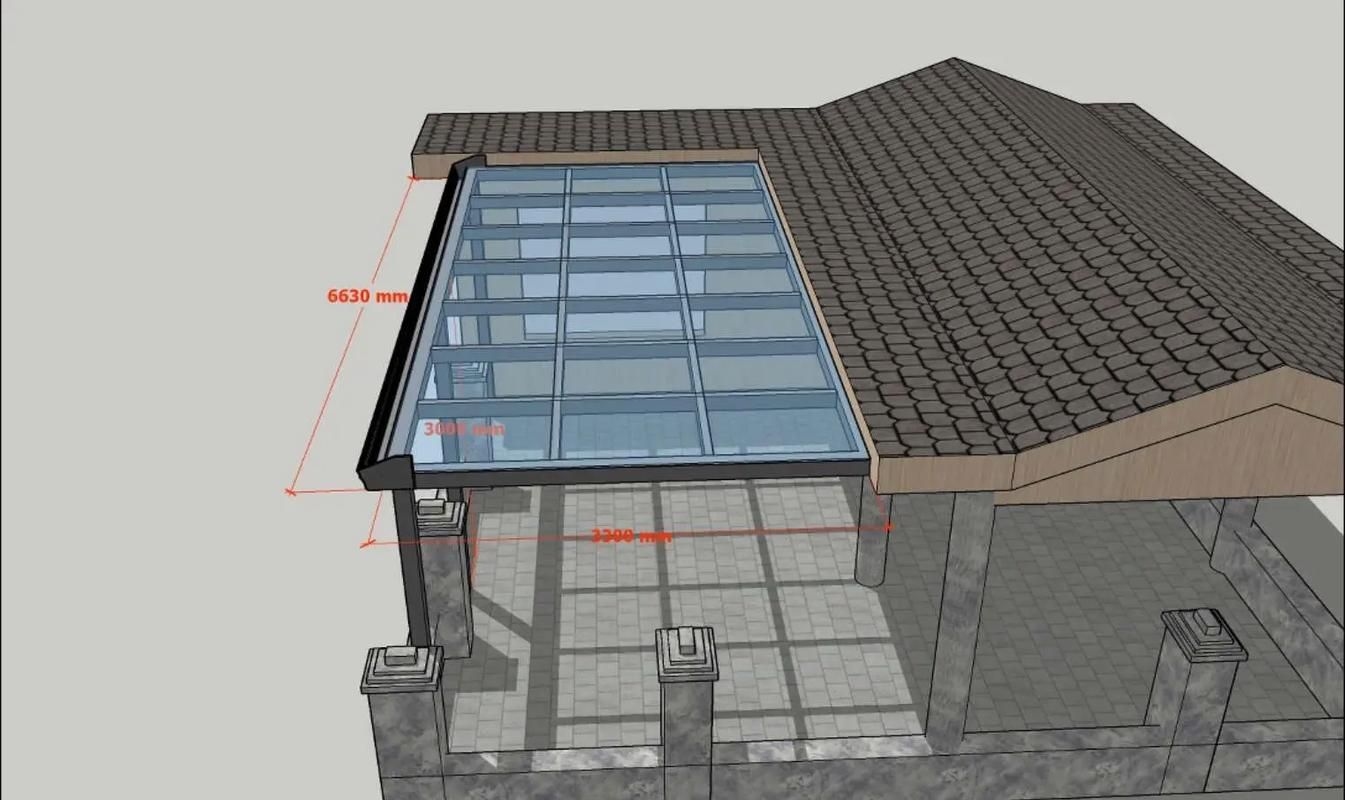

- 天窗設計?：在二層樓梯間或中庭上方設置坡度5%–10%的金屬采光頂?，可引入頂部漫射光，顯著改善中心區域亮度。

二、材料與構造優化?

表格

構件類型	推薦選型	功能優勢
玻璃?	Low-E中空玻璃	可見光透射比≥70%，太陽得熱系數（SHGC）≤0.4，冬季保溫、夏季隔熱，節能率提升30%以上
窗框?	斷橋鋁合金	熱傳導系數≤2.0 W/(m2·K)，減少冷橋效應，提升窗邊舒適度
結構處理?	鋼梁避讓窗洞	采光窗應避開主梁位置，或采用梁下掛窗?設計，確保窗洞完整連續
遮陽系統?	可調節外遮陽簾	夏季降低太陽輻射得熱，避免過熱，不影響冬季采光

三、北京地區地域性適配策略?

朝向優先級?：南向為主，東向次之，西向慎開?。西向窗需加裝遮陽百葉或Low-E膜，防止午后高溫。
陰影分析?：建筑間距應滿足《北京地區建設工程規劃設計通則》要求，確保相鄰建筑不遮擋主要采光面。
反射面利用?：在室內墻面、地面使用淺色乳膠漆（反射率≥70%）或鏡面不銹鋼飾面?，增強光反射效率，提升整體照度。

四、典型采光構造示意圖?

以下為鋼結構二層樓采光設計中最具代表性的三種構造方式，建議配圖參考：

五、設計驗證與規范依據?

采光計算?：應采用《GB/T 50033-2013》附錄C的簡化法或軟件模擬（如Ecotect、DIALux），驗證主要空間采光系數是否達標。
節能要求?：依據標準7.0.2條，窗墻比＞0.45時，應選用光熱比＞1.2?的Low-E玻璃，實現采光與節能平衡。
安全規范?：落地窗窗臺高度應≥0.9米，或加裝防護欄；天窗應設防墜落格柵，符合《民用建筑通用規范》GB 55031。

六、當前設計痛點與建議?

痛點1?：鋼結構節點密集，易導致窗洞不連續，影響采光連續性。
→對策?：采用模塊化窗系統?，與鋼梁預設開孔協同設計，避免后期開洞削弱結構。
痛點2?：二層空間易出現“光衰減”現象，中區照度不足。

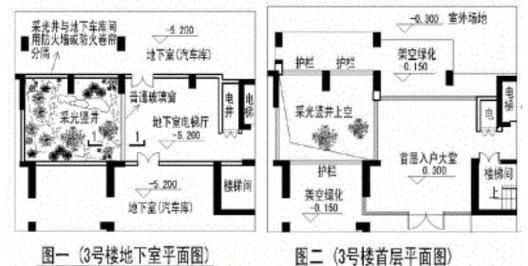

→對策?：設置采光井+導光管?，將一層天窗光引入二層走廊或樓梯間。
痛點3?：缺乏動態采光模擬。
→建議?：采用BIM工具進行全年日照模擬?，優化窗型與遮陽策略。

結語?：鋼結構二層樓的采光設計，是結構、材料、光環境與地域氣候的系統工程。通過高窗+Low-E玻璃+反射板+智能遮陽?的組合策略，可實現“冬暖夏涼、明亮節能”的理想光環境，同時滿足北京地區嚴寒氣候下的居住舒適性與國家節能標準。
