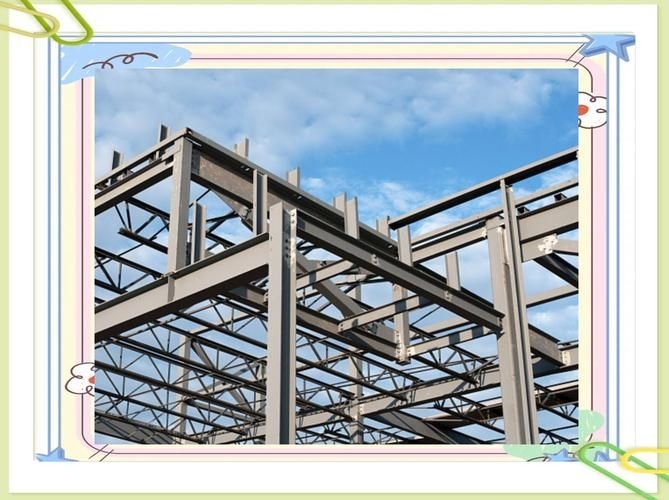

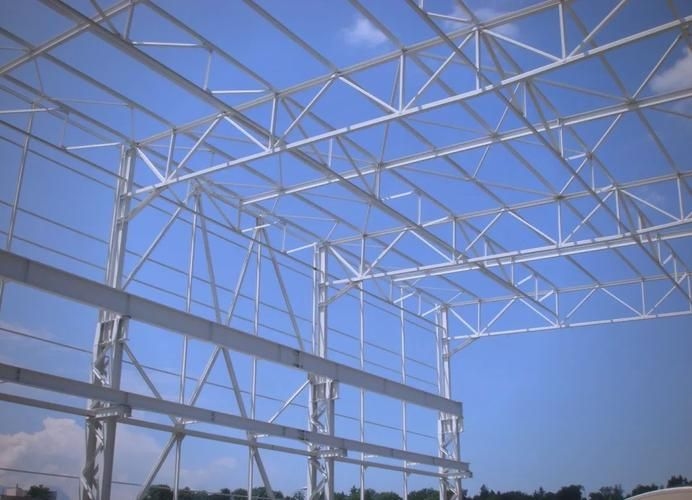

架結構體系是一種由一系列直桿組成的結構，這些桿件通過節點連接起來，形成一種三角形或梯形的幾何形狀，這種結構在建筑、橋梁和機械工程中廣泛應用，因?yàn)樗哂谐休d能力強、穩定性好、重量輕和制造方便等優點。，以下是一些桁架結構體系的圖片，展示了不同類型的桁架結構：，1. 平面桁架：平面桁架是由多個平行的直桿組成的結構，通常用于建筑中的屋頂支撐系統。，2. 空間桁架：空間桁架是由多個垂直和水平的直桿組成的結構，常用于橋梁和大跨度建筑的結構設計。，3. 三角形桁架：三角形桁架是一種常見的桁架結構形式，它由三個垂直的直桿組成，每個節點處都有一個三角形的連接板。，4. 梯形桁架：梯形桁架是一種由四個垂直的直桿組成的結構，每個節點處都有一個梯形的連接板。，5. 拱形桁架：拱形桁架是一種由兩個垂直的直桿和一個水平的水平桿組成的結構，它的形狀類似于一個拱門。，這些圖片展示了桁架結構體系的多樣性和靈活性，可以根據不同的需求和

給我更多桁架結構體系的圖片

1. 1.簡式桁架-
2. 2.桁架結構設計全解析-百度
3. 3.建筑技術丨鋼木組合桁架拱結構體系在公共建筑中的應用-微信公眾平臺
4. 4.屋頂桁架系統的類型-值得收藏起來-百度
5. 5.什么是桁架展臺搭建-
6. 6.桁架-
7. 7.鋼桁架-
8. 8.組合桁架-
9. 9.桁架與網架結構-知乎
10. 10.萬能的桁架,無限的變化-知乎
11. 11.【周末特輯】結構競賽你不得不具備的知識——桁架-微信公眾平臺
12. 12.鋼結構三維圖集-桁架結構(平面桁架)-知乎

展開

桁架結構體系是一種由桿件通過節點連接構成的幾何不變結構，其核心原理是利用三角形單元的穩定性來有效傳遞荷載。由于桿件主要承受軸向拉力或壓力，材料強度得以高效利用，因此在大跨度建筑、橋梁、展覽設施等領域廣泛應用。根據結構形式和應用場景的不同，桁架體系可分為多種類型，以下為詳細解析：

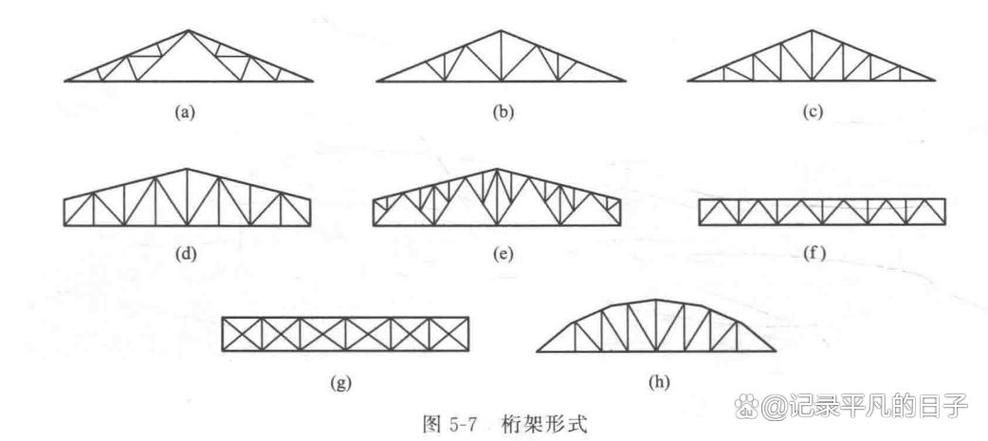

1.按外形分類

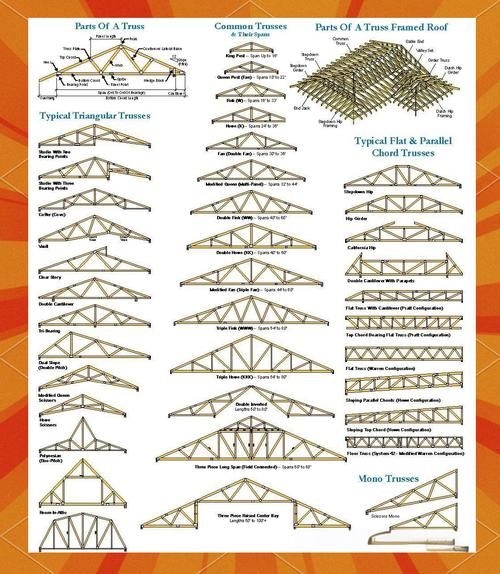

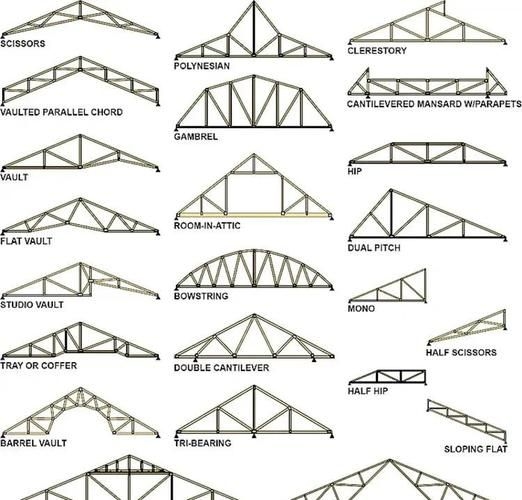

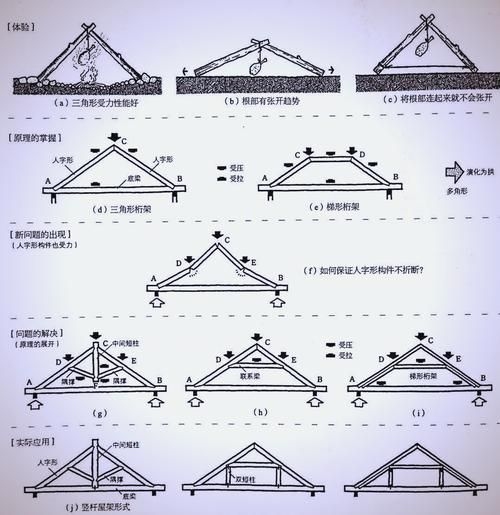

• 三角形桁架：適用于屋面坡度較陡的建筑，如坡屋頂房屋，跨度一般在18～24米以下。其特點是受力集中于支座，但弦桿內力分布不均。
• 梯形桁架：屋面坡度較平緩，常用于工業廠房，跨度可達36米，應用廣泛，受力較均勻。

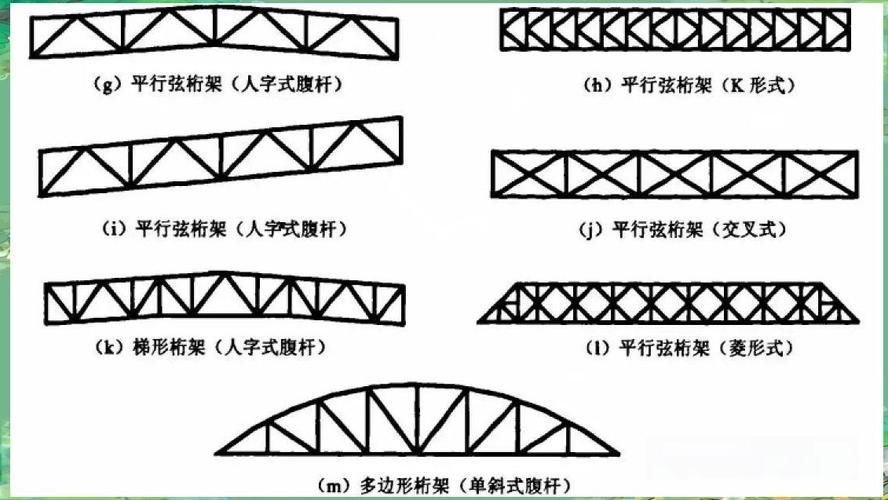

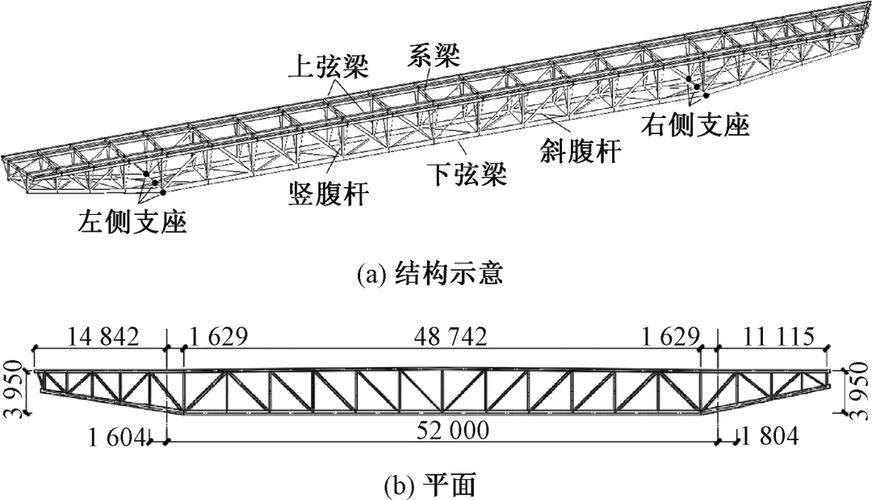

• 平行弦桁架：便于布置雙層結構和標準化生產，常用于橋梁和平臺結構，但桿件受力不如折弦桁架均勻。
• 折弦桁架（如拋物線形）：外形與均布荷載下簡支梁彎矩圖相似，材料利用更經濟，適用于大跨度屋蓋。

2.按空間維度分類

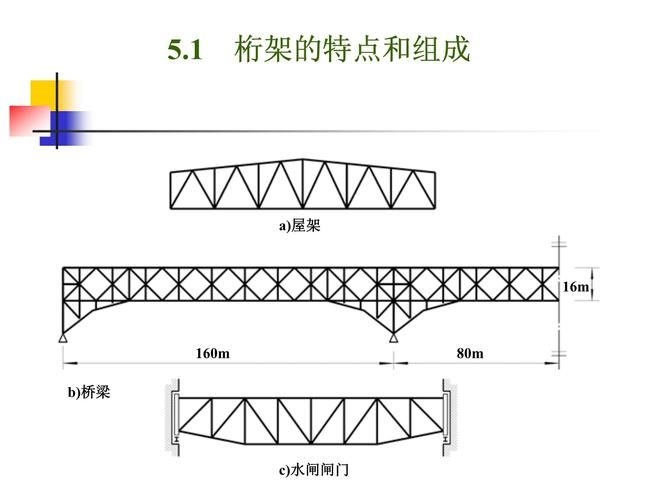

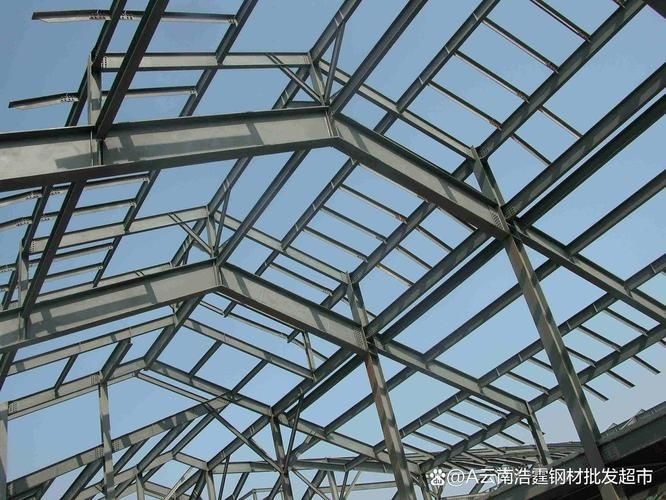

• 平面桁架：所有桿件與荷載位于同一平面，常見于屋架、橋梁主梁等，需依賴支撐系統保證平面外穩定。

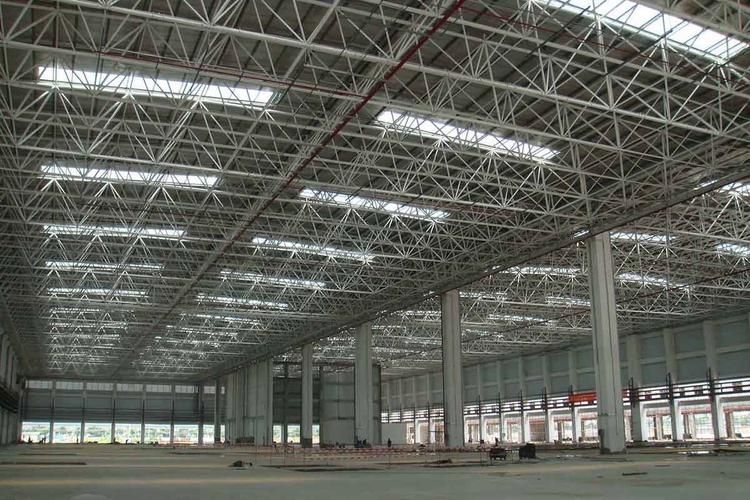

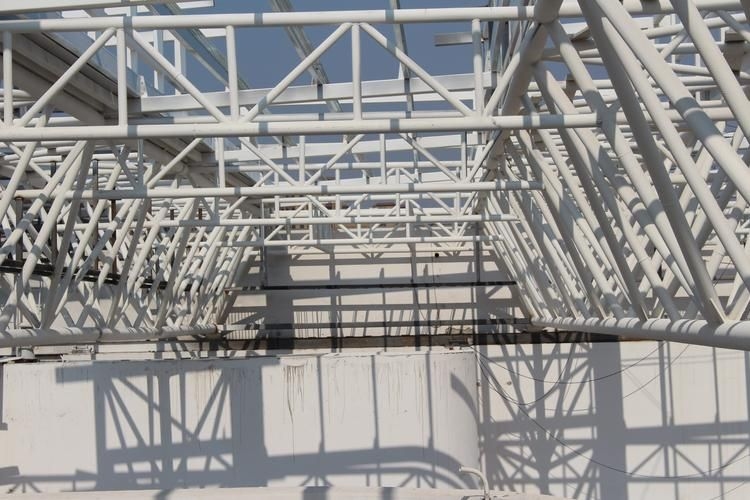

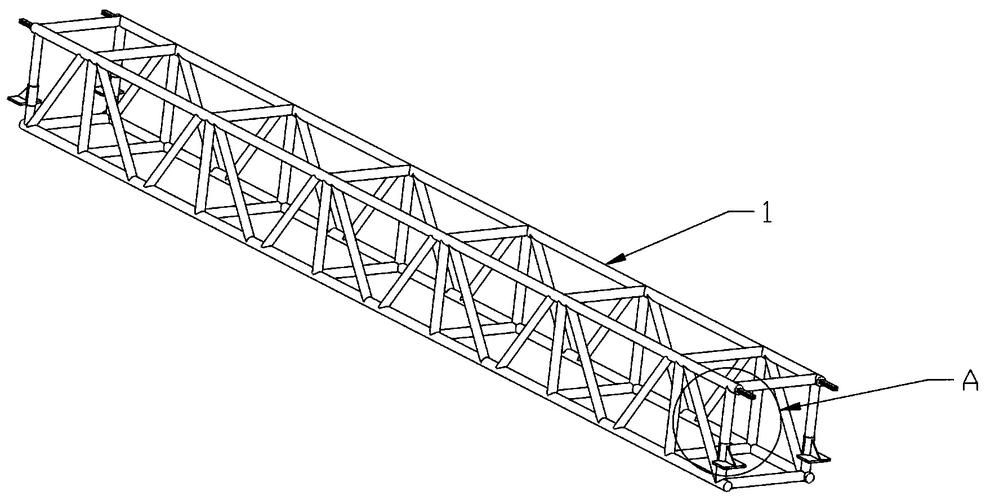

• 空間桁架：三維結構體系，具有更高的整體剛度和穩定性，廣泛用于機場航站樓、體育場館等大跨度公共建筑。例如，溫州科技館采用空間鋼管結構體系，主桁架為平面桁架，結合支撐形成穩定空間體系。

3.按組成方式分類

• 簡單桁架：由基本三角形逐次增加二元體構成，幾何不變且靜定，計算簡便。
• 聯合桁架：由多個簡單桁架按幾何不變規則組合而成，適用于復雜布局。
• 復雜桁架：不屬于前兩類的靜定結構，需特殊方法分析。
• 組合桁架：用小桁架替代原桿件，以減小節間長度、消除附加彎矩，適用于承受非節點荷載的大跨度結構，如科威特Bubiyan大橋節省材料達20%以上。

4.典型應用實例

• 鋼木組合桁架：某博覽園主展館采用鋼腹桿與膠合木弦桿組成的桁架拱，最大跨度達117.65米，兼具結構性能與美學價值。

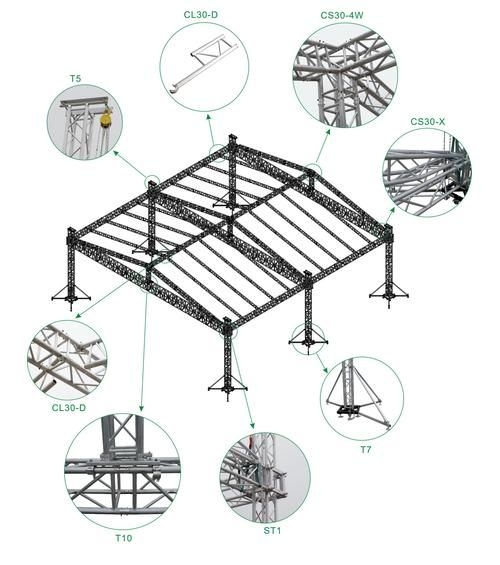

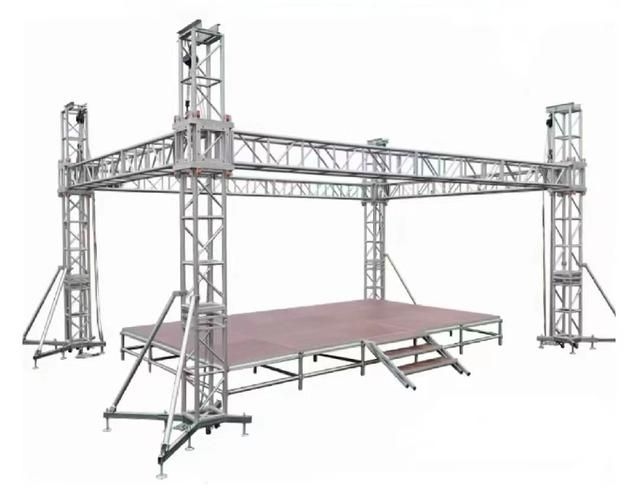

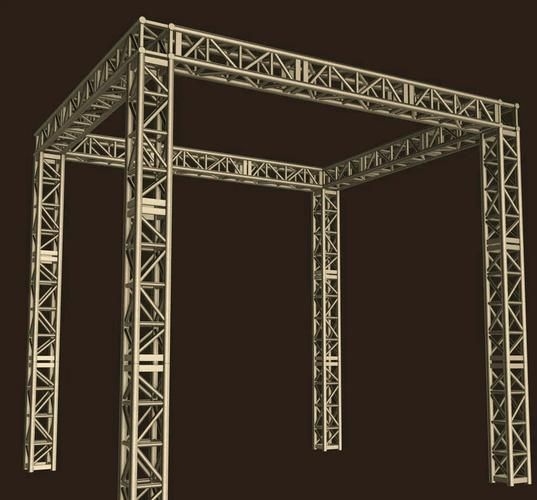

• 展覽與舞臺桁架：Truss架廣泛用于展臺、舞臺搭建，具有輕量化、可拆卸、可重復使用等優勢，提升展示靈活性與安全性。

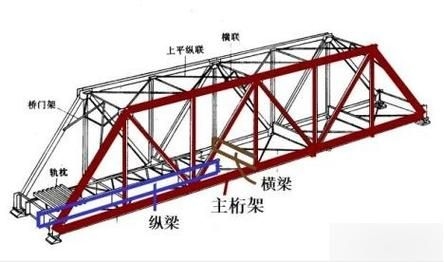

• 橋梁與塔架：鐵路橋常用節間6-10米的桁架，斜桿傾角控制在50°左右，確保受力合理；輸電塔則采用多面空間桁架以抵抗變向荷載。

---
