如何看砌墻加固鋼筋施工圖紙？（詳解1000字+配圖）
一、核心識圖邏輯：從“符號”到“構造”
看懂砌墻加固鋼筋施工圖，需遵循“符號識別 → 布置理解 → 節點深化”三步法。

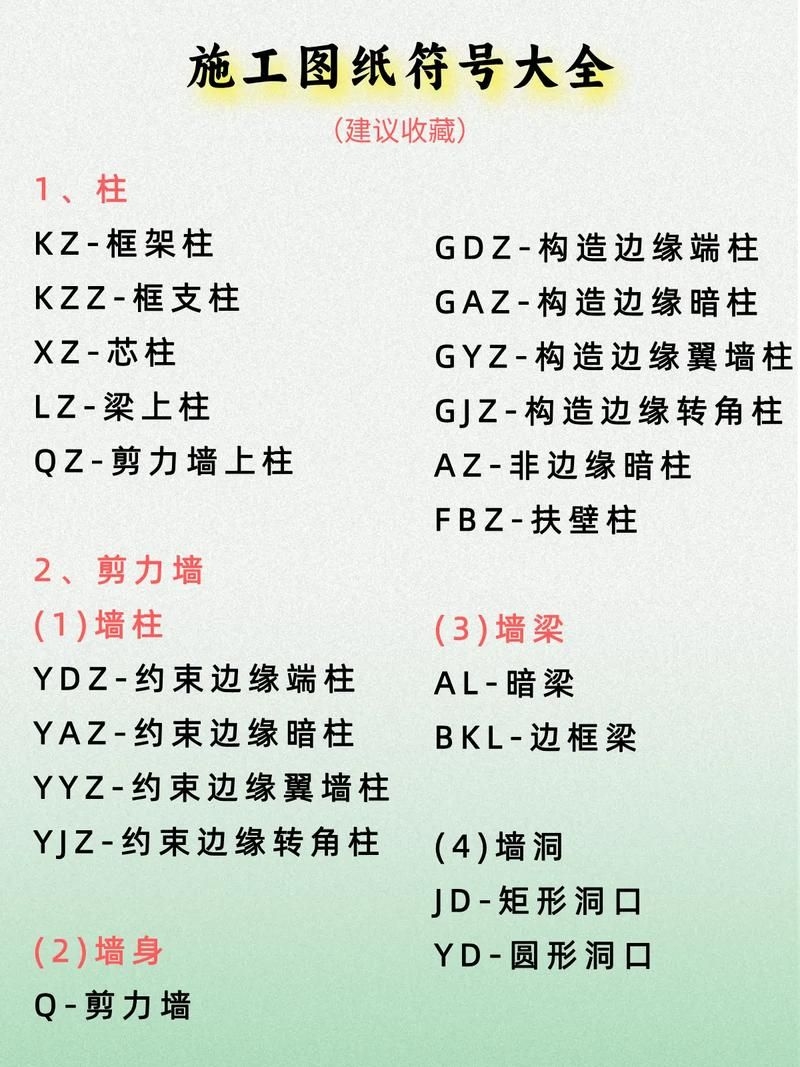

第一步：掌握鋼筋標注符號
- Φ8@200：表示直徑8mm的鋼筋，間距200mm布置。
- la：非抗震錨固長度；laE：抗震錨固長度（需按《16G101-1》查表）。
- bw：墻體厚度；hc：支座凈寬；lle：抗震搭接長度。
- @：間距符號；φ：鋼筋直徑代號；√：植筋標記（常見于舊墻加固）。
所有符號均依據《GB/T 50104-2010 建筑制圖標準》與《16G101-1》圖集，2024年修訂版已廢止非抗震設計條款，所有新建/加固項目必須按抗震設防（6~9度）執行。
二、典型加固鋼筋布置方式

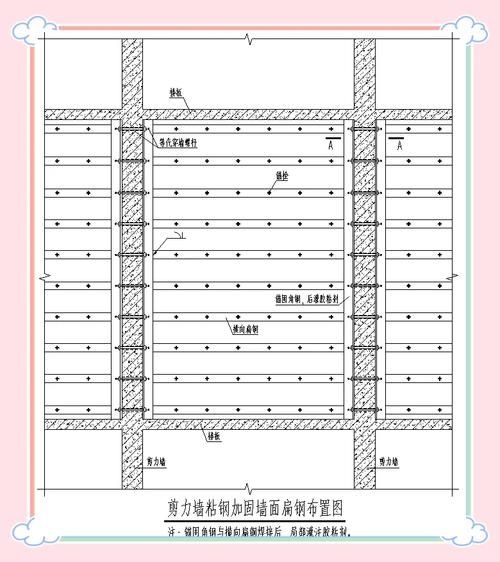

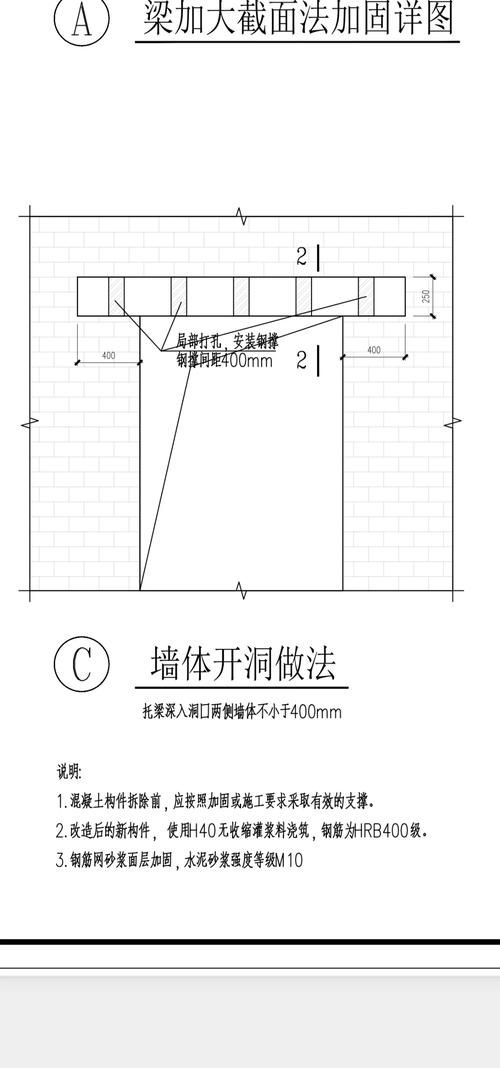

表格| 部位 | 鋼筋類型 | 布置規范 | 依據標準 |
|---|---|---|---|
| 構造柱與墻體連接 | 拉結筋 | 豎向間距≤500mm，每邊深入墻體≥1m，末端彎鉤 | GB 50203-2011 |
| 墻體橫向加固 | 鋼筋網片 | 采用CRB550Dφ6~φ8，雙向布置，網孔≤150×150mm，與墻體通過植筋或預埋件連接 | GB 50367-2013 |
| 圈梁與墻體交接 | 水平通長筋 | 與圈梁主筋搭接，搭接長度≥1.2laE，錨入構造柱≥35d | 16G101-1 P60 |
| 墻體開洞加固 | 洞口加強筋 | 洞口兩側各設2Φ12豎向筋，間距≤200mm，頂部設過梁鋼筋 | 16G101-1 P86 |
關鍵點：拉結筋嚴禁“隔一布一”，必須每500mm高連續設置，否則抗震性能歸零。
三、識圖步驟與實操流程
先看設計總說明
明確結構類型（磚混/砌體）、抗震等級、材料標號（如C25混凝土、HRB400鋼筋）、加固方法（粘鋼、鋼筋網、加大截面）。再看結構平面圖
標注構造柱位置（通常在轉角、縱橫墻交接、洞口兩側）、圈梁標高、墻體厚度變化。對照?qǐng)D集查構造詳圖
使用《16G101-1》圖集，查找對應節點：- 構造柱與墻體拉結 → 查P58~P60
- 鋼筋網片錨固 → 查P107~P109
- 墻體豎向鋼筋錨固 → 查P72~P74

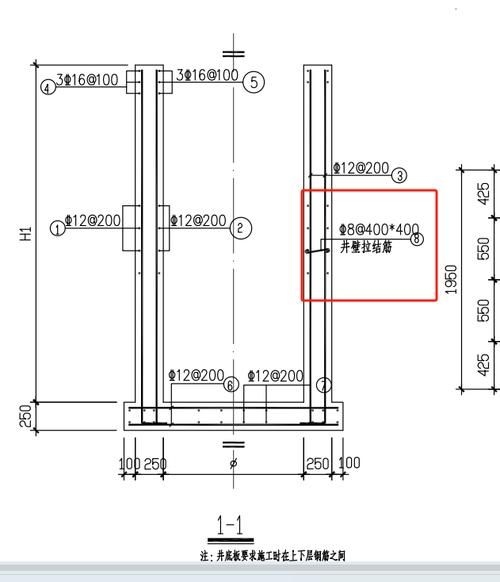

重點核對節點詳圖
施工圖中“大樣圖”或“節點詳圖”是核心，需關注：- 拉結筋是否彎鉤？
- 鋼筋網片是否雙層？
- 植筋深度是否≥10d？
- 是否設置墊塊？保護層厚度是否≥20mm？
四、典型配圖解析（圖文對照）

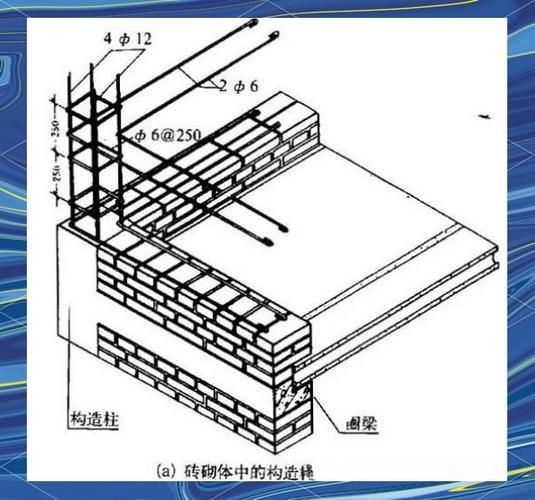

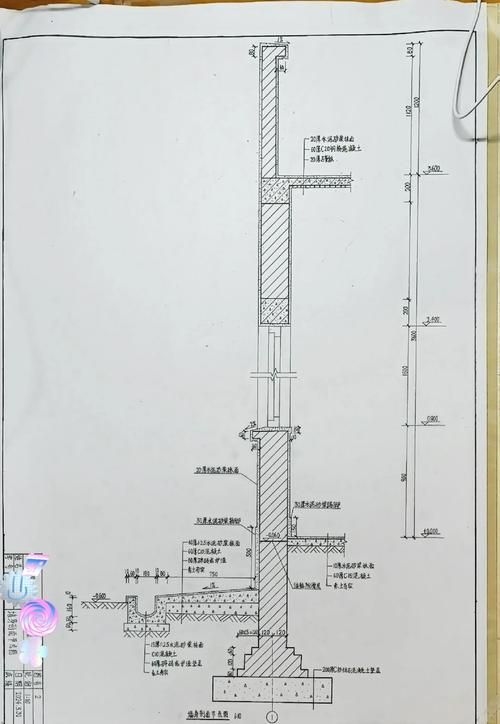

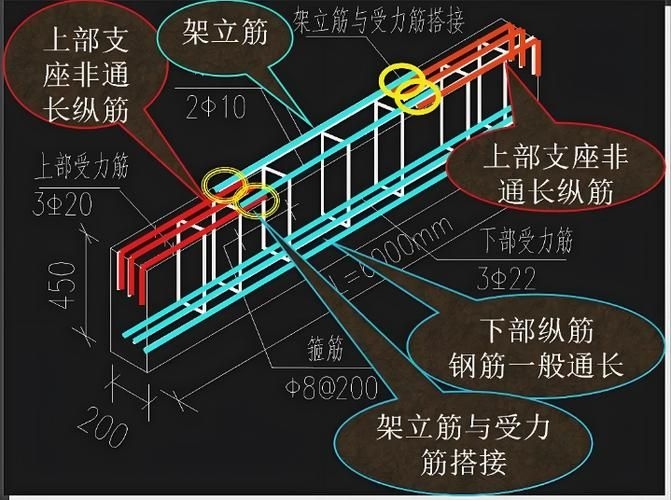

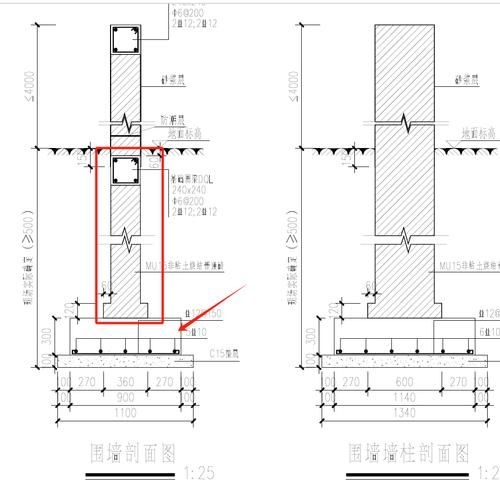

圖1：建筑墻身大樣詳解，展示砌體墻中拉結筋、構造柱、圈梁的三維關系

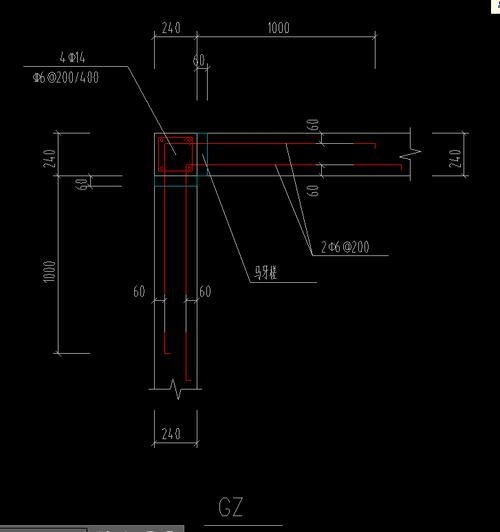

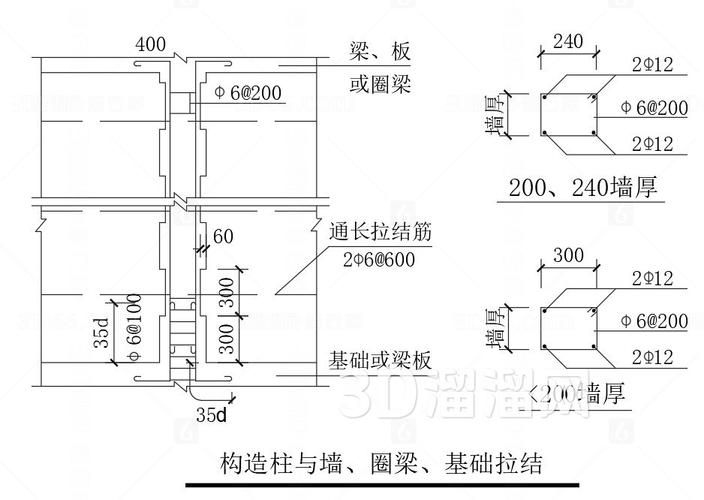

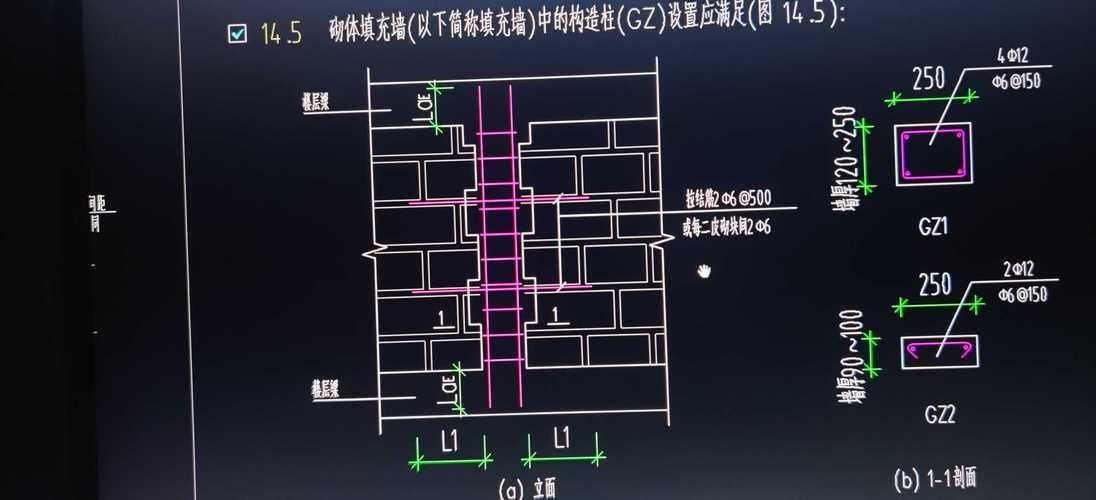

圖2：構造柱拉結筋布置示意圖，清晰標注500mm間距與1m錨入長度
