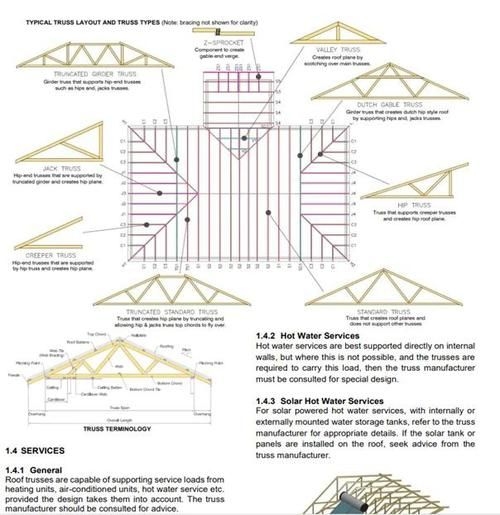

桁架建模是結構工程中的核心環節，其準確性直接決定結構安全與經濟性。基于工程實踐與規范要求，常見錯誤可歸納為以下五類，每類均伴隨典型技術后果與圖示佐證：

一、節點連接方式誤設：剛接替代鉸接

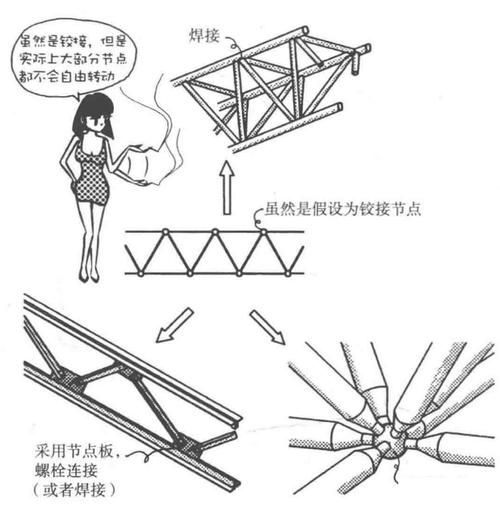

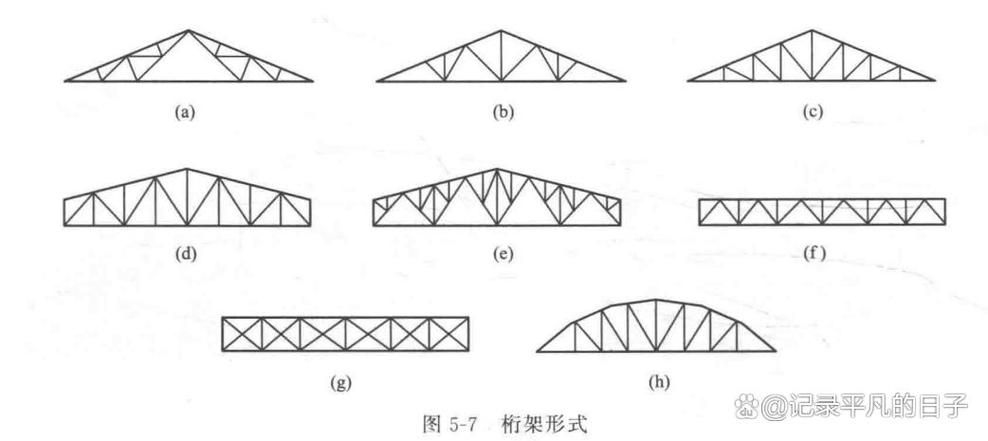

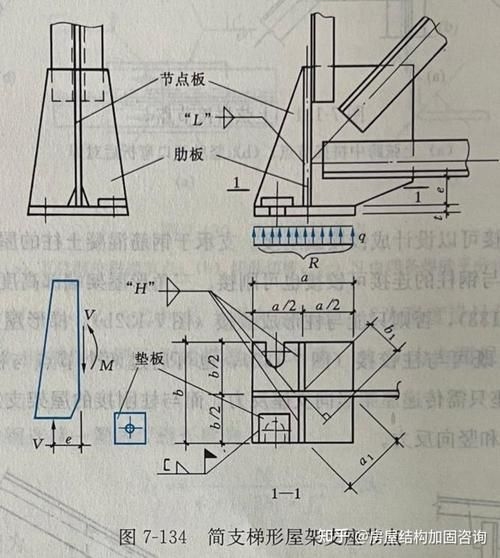

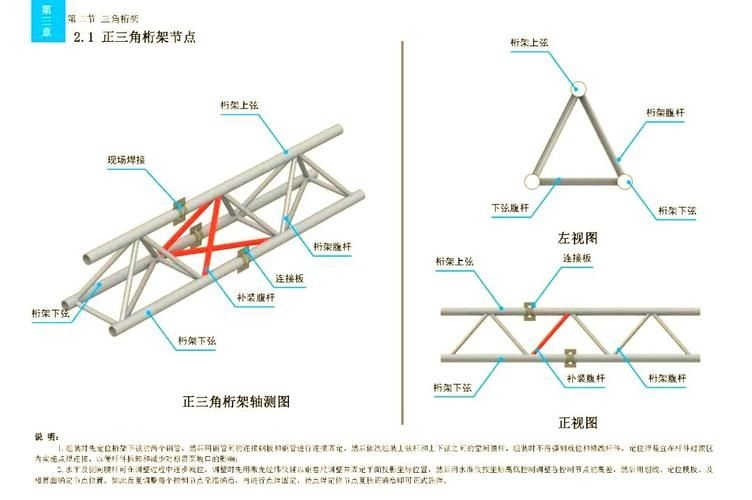

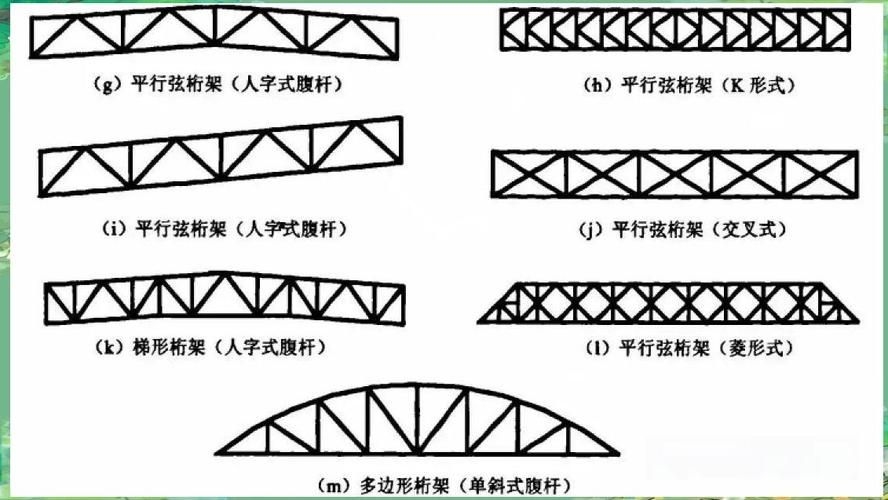

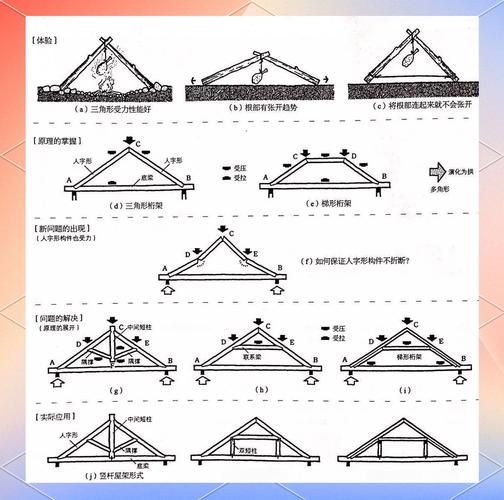

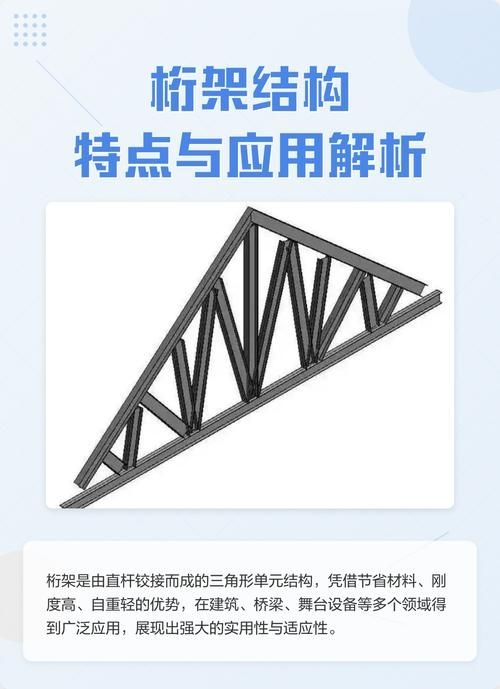

桁架的理想力學模型要求所有節點為理想鉸接，僅傳遞軸力，不傳遞彎矩。但建模時常錯誤使用梁單元（Beam）或未禁用彎矩自由度，導致桿件產生非預期彎矩。

后果：桿件內力分布失真，腹桿出現彎曲應力，違反桁架基本假設，引發超筋或誤判承載力。

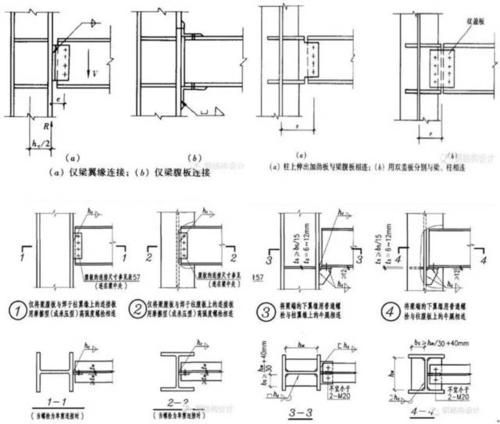

規范依據：《鋼結構設計標準》GB 50017-2017 明確要求桁架桿件應按軸心受力構件設計，節點連接應保證無彎矩傳遞。
軟件操作錯誤：在SAP2000中未將單元類型設為“Truss”，或未在“Frame Section”中關閉Mx、My、Mz自由度。

二、荷載施加位置錯誤：作用于桿件中點而非節點

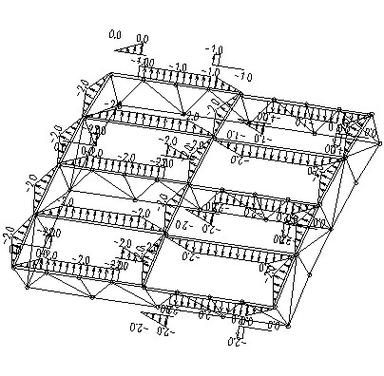

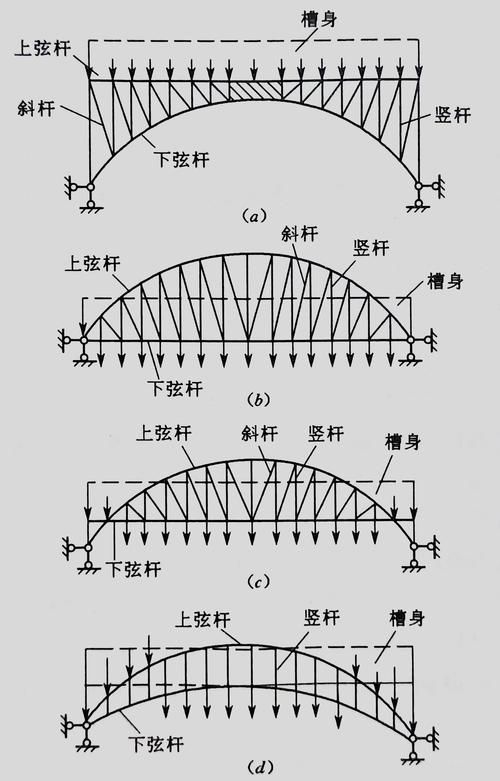

荷載若施加在桿件中間而非節點上，將使桿件承受彎矩與剪力，破壞桁架純軸力體系。

典型錯誤：在PKPM或Midas中直接將屋面均布荷載施加于上弦桿，而非通過“節點荷載”或“導荷載”方式傳遞至節點。
后果：弦桿出現彎曲變形，腹桿內力異常，整體剛度被高估，易引發局部屈曲。
正確做法：應使用“導荷載”功能，將面荷載自動轉換為節點集中力，或手動按節間長度分配荷載至節點。

三、忽略平面外穩定性：未設置側向支撐體系

平面桁架在自重與活載作用下，易發生平面外屈曲失穩，尤其在無側向支撐時。

工程事故案例：某38.5m跨度桁架在施工中傾覆，原因為未按圖設置水平系桿與柱間支撐，導致各榀桁架形成“單片懸臂”結構。
建模疏漏：在有限元模型中僅建單榀桁架，未考慮整體空間協同作用，或未定義側向約束邊界條件。
規范要求：GB 50017-2017 第8.3節規定，桁架平面外計算長度應由側向支撐點間距確定，無支撐時取桿件全長。

四、單元類型與截面方向設置錯誤

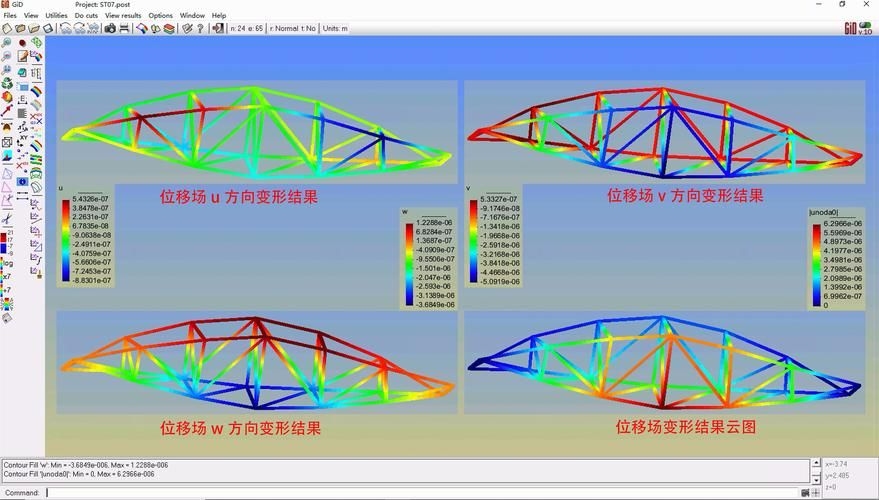

單元類型誤用：使用“梁單元”而非“桁架單元”，導致軟件默認計入彎矩剛度，計算結果偏安全但失真。
截面方向錯誤：角鋼、槽鋼等非對稱截面未正確設置強軸方向，導致抗彎剛度誤算，壓桿穩定性驗算失效。
軟件操作提示：在3D3S中，導入CAD圖后需手動調整“截面方向”；在ANSYS中，需通過“SECTYPE”與“SECDATA”正確定義截面坐標系。
