管桁架作為一種高效、美觀且受力合理的空間結構形式，廣泛應用于體育場館、會展中心、高鐵站房、工業廠房等大跨度建筑中。其制作與安裝過程融合了精密設計、工廠化加工和現場高效拼裝，以下結合多個典型案例進行詳解。

1. 沈陽奧體中心主拱工程

沈陽奧體中心是2008年北京奧運會足球分賽場之一，其鋼結構主拱全長360米，為當時全國最大的管桁架結構。主拱采用倒三角空間管桁架形式，單榀最重達230噸。施工中采用“分段預制、地面拼裝、整體提升”的工藝，通過BIM技術模擬吊裝路徑，確保高空對接精度。該工程驗證了管桁架在超大跨度結構中的穩定性與施工可行性。

2. 北京國家體育場（“鳥巢”）

“鳥巢”是管桁架結構的里程碑工程，屋面為不規則空間交錯管桁架體系，由上萬根鋼管焊接而成。鋼管規格多樣，最大直徑達400mm，壁厚20mm。施工采用“工廠預拼裝+現場分塊吊裝”模式，利用三維數控切割技術保證相貫節點精度，焊縫一次合格率達98%以上。其復雜的幾何形態充分展現了管桁架在異形建筑中的造型優勢。

3. 張家口南站屋蓋桁架工程

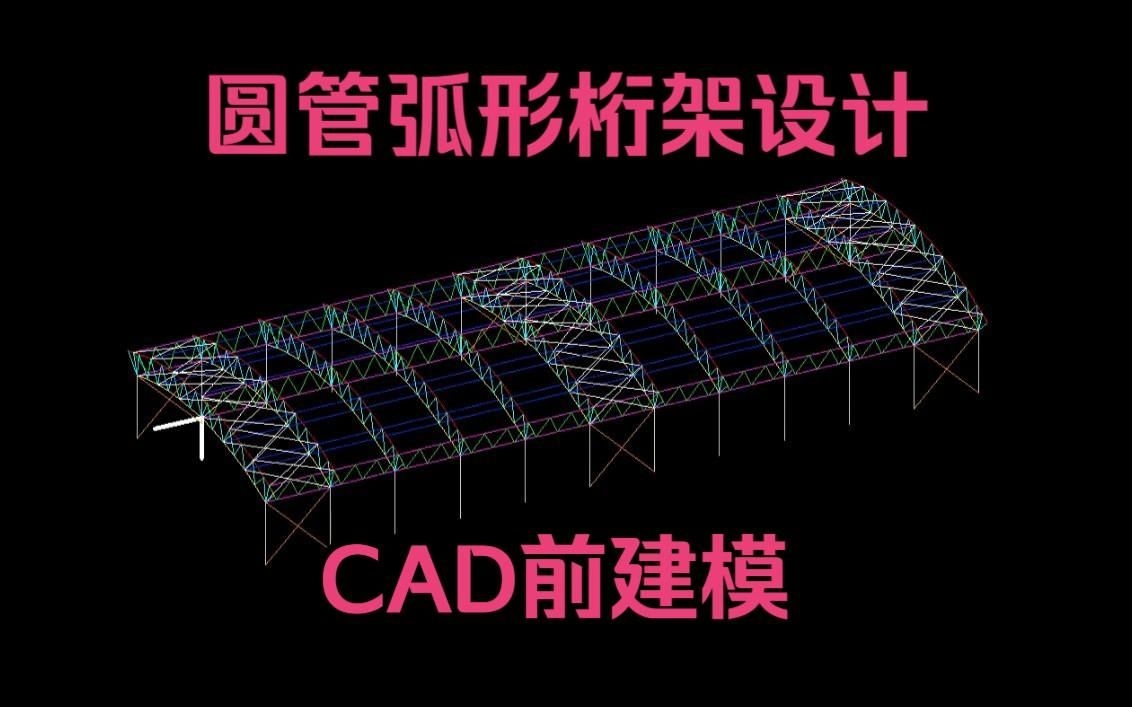

該工程屋蓋采用弧形管桁架結構，跨度達80米。施工中將整個屋蓋劃分為4個提升區塊，先在高架層進行原位拼裝，再通過液壓同步提升技術整體吊裝到位。胎架采用H型鋼制作，配合BIM施工模擬優化拼裝順序，實現毫米級安裝精度。

4. 蘇州工業園區天幕長廊

全長500米的天幕長廊采用連續空間管桁架結構，形如飄帶，最大懸挑達25米。結構設計中充分考慮風荷載與溫度應力，采用柔性支座釋放溫度變形。構件在工廠完成彎弧與相貫線切割后運至現場，通過高空滑移法逐段安裝，工期縮短30%。

5. 廣東某體育館圓形屋蓋

該體育館屋蓋平面為98m×133m的橢圓形，采用正交立體三角桁架體系，最大跨度85米。主桁架與邊桁架節點采用鑄鋼件連接，提升結構整體性。施工中通過預起拱控制撓度，確保屋面排水順暢。

這些案例表明，管桁架制作正朝著大型化、異形化、智能化方向發展，依托BIM、有限元分析與數控加工技術，實現從設計到施工的全流程精準控制。
