屋架結構圖是建筑設計中的重要部分，它詳細描述了屋架的幾何形狀、材料類型、連接方式以及支撐系統，以下是根據四篇資料總結的鋼屋架結構圖的細節：，1. 在第一篇資料中，鋼屋架結構圖展示了屋架的基本組成，包括主梁、次梁、腹板和支撐構件，這些元素通過焊接或螺栓連接形成整體框架。，2. 第二篇資料強調了屋架的尺寸和規格，如跨度、高度和寬度，以及它們對承載能力和穩定性的影響，還提到了屋架的截面設計，包括翼緣和腹板的厚度和形狀。，3. 第三篇資料則側重于屋架的連接細節，包括節點的設計、焊縫的位置和尺寸，以及預埋件和緊固件的使用，這些細節對于確保屋架的整體性和耐久性至關重要。，4. 最后一篇資料討論了屋架的防腐和防火措施，包括涂層的選擇、防火材料的使用以及定期維護的重要性，這些措施有助于延長屋架的使用壽命并確保其

鋼屋架結構圖有哪些細節共參考4篇資料

1. 鋼結構工程設計及施工方面有哪些細節-百家號
2. 初學者必知的門式鋼結構鋼屋架全解析-百家號
3. 干貨| 各類鋼結構細節的三維圖集,值得收藏 -搜狐
4. 圖文詳解鋼結構識圖-知乎

鋼屋架結構圖是施工和設計的核心依據，細節直接關系到安全與質量。我來幫你梳理關鍵要點，主要分為設計細節和施工細節兩大部分：

一、設計細節

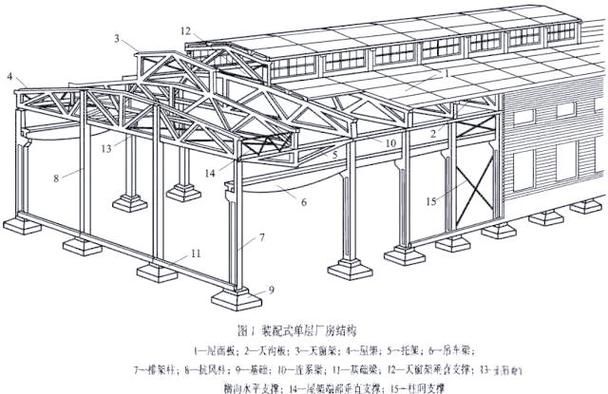

1. 結構布局

   • 需避免局部削弱或突變，防止應力集中。
   • 屋架、承重板及下部結構應均勻對稱，確保傳力路徑清晰。
   • 優先采用空間傳力體系，減少局部薄弱環節。
   • 宜選用輕型屋面系統，嚴格控制單位重量。

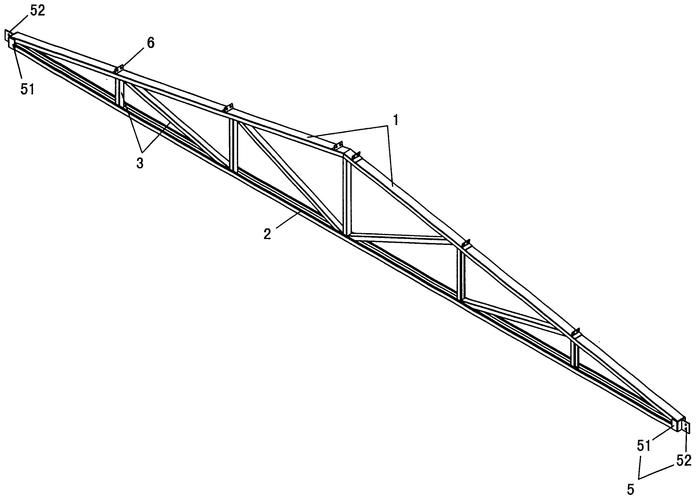

2. 構件組成

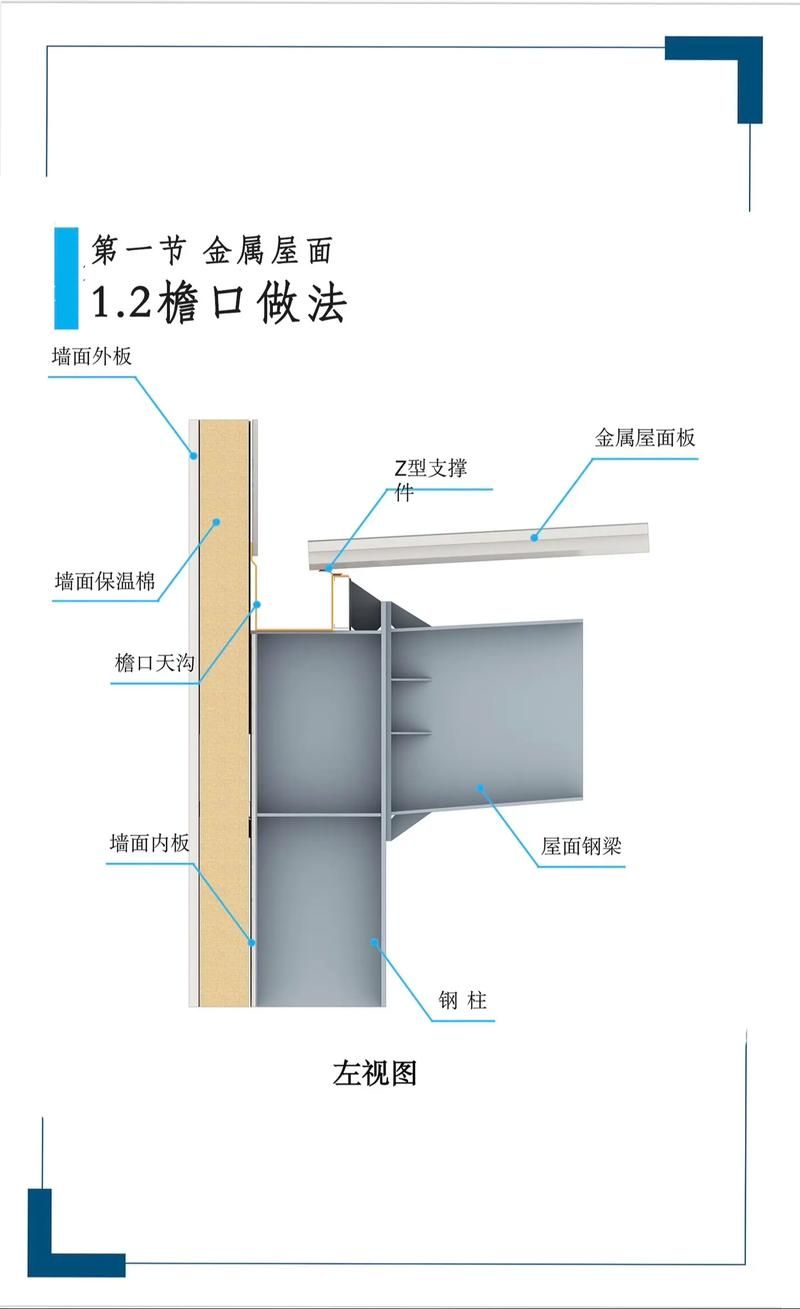

   • 有檁條屋面：由檁條（如C型鋼、Z型鋼）、屋面板（如彩色壓型鋼板）和拉條組成。
   • 無檁條屋面：直接鋪設大型屋面板，減少構件數量，但對屋面板要求較高。

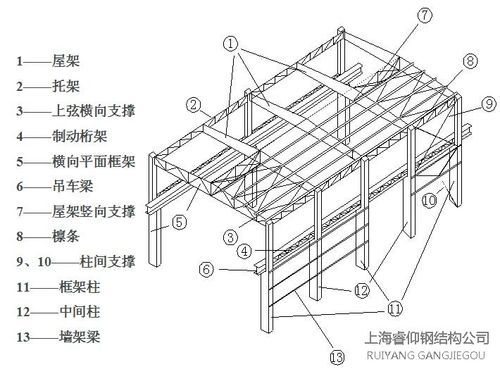

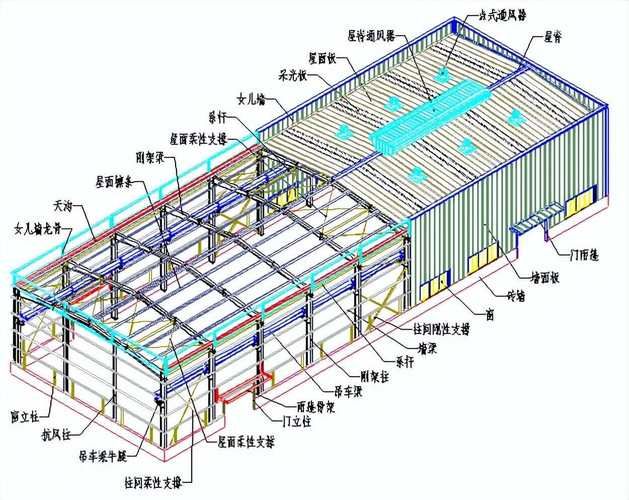

   • 支撐系統：包括拉條（圓鋼）、水平支撐（角鋼或圓鋼）、隅撐（連接鋼梁與檁條）和系桿（圓鋼管或H型鋼）。

3. 連接與防腐

   • 連接方式：焊接、高強度螺栓或鉚接，需滿足規范要求。
   • 防腐處理：鋼結構易生銹，需進行防腐處理。

展開

二、施工細節

1. 整體荷載施工工藝

   • 大跨度鋼結構施工中，需控制結構在形成整體前的穩定性。
   • 采用牽引設備將結構分段移動至設計位置，需注意平面外剛度要求及同步控制難度。

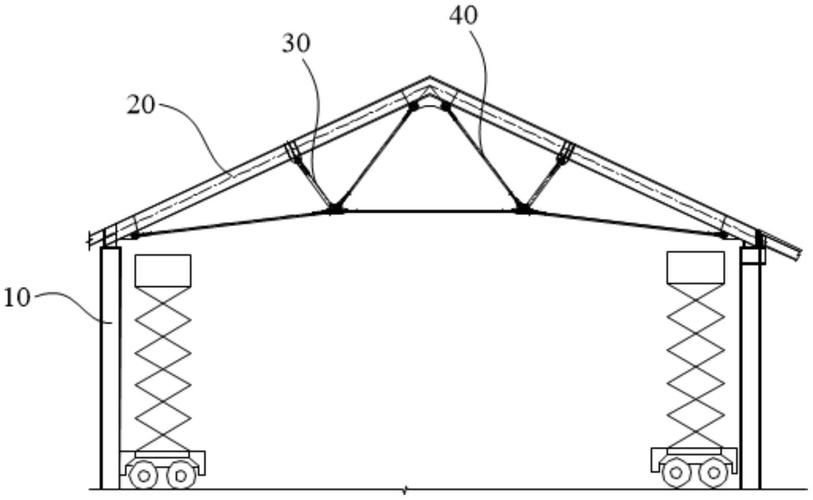

2. 整體提升施工工藝

   • 以液壓千斤頂為動力，通過計算機控制實現同步提升或移動，確保結構平穩。

3. 高空無肩臺拼裝施工工藝

   • 將結構分段吊裝，利用結構自身剛度形成穩定模塊，逐步接裝成整體。

4. 節點構造

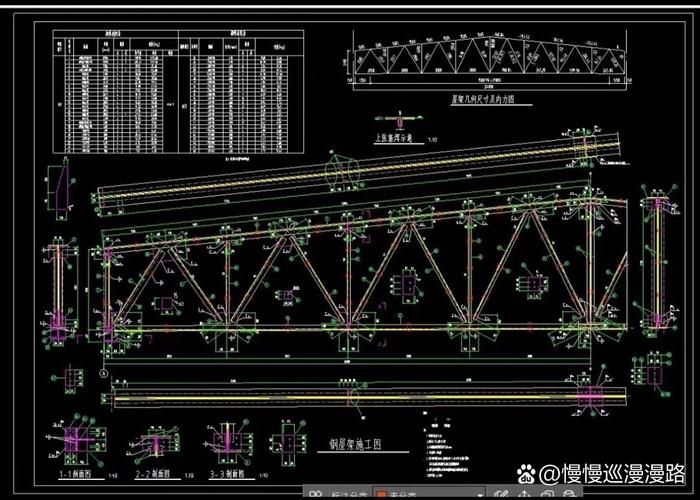

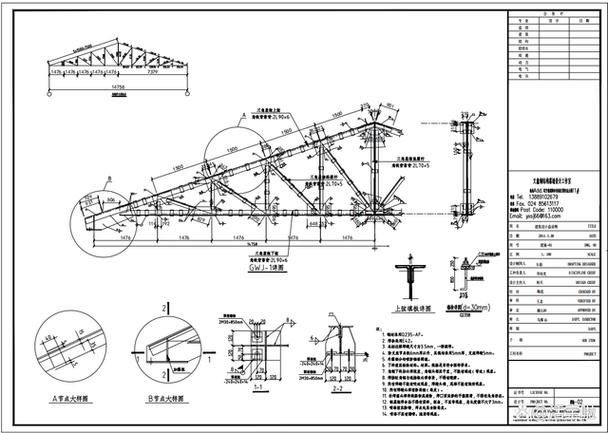

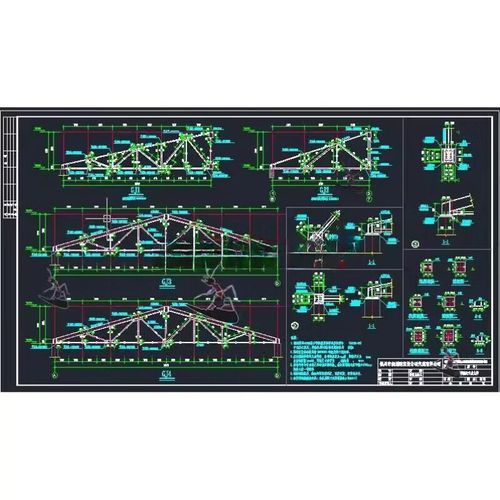

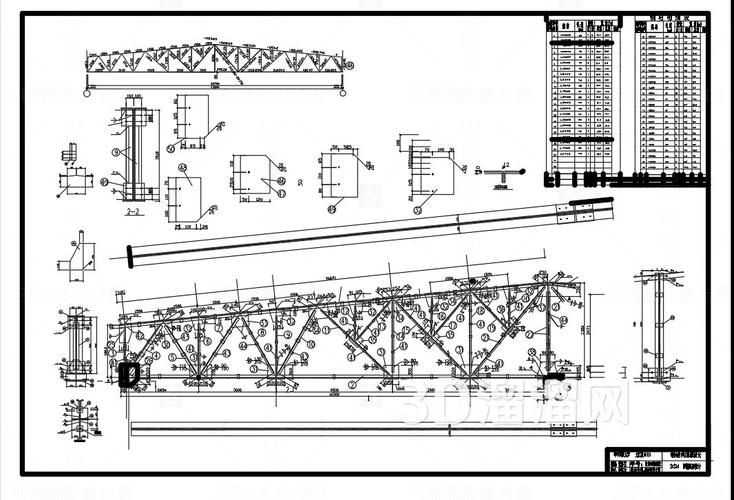

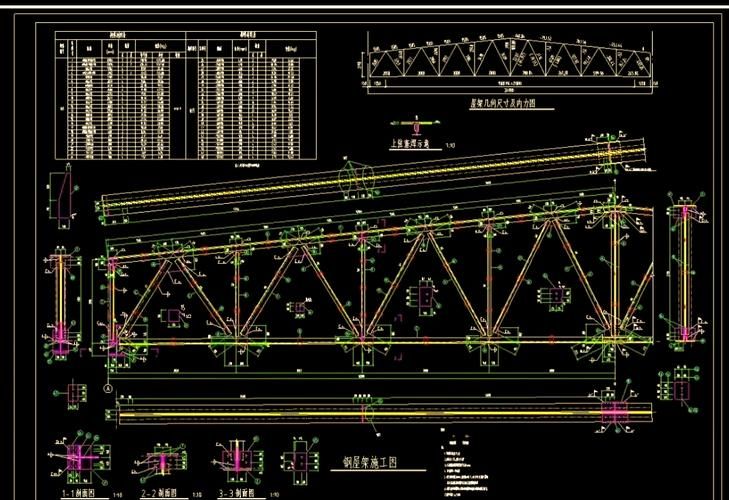

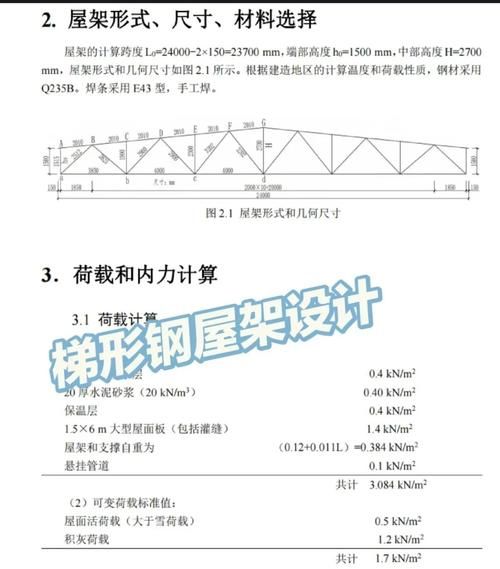

   • 屋架詳圖需標明桿件規格、連接方式、節點構造及尺寸。
   • 節點板形狀和大小需根據桿件位置和焊縫長度確定。
   • 焊縫需分類編號，如A類焊縫（高6mm）、B類焊縫（高5mm）。

5. 施工圖表達

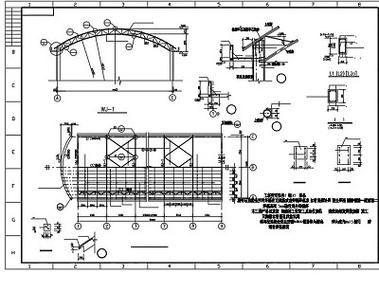

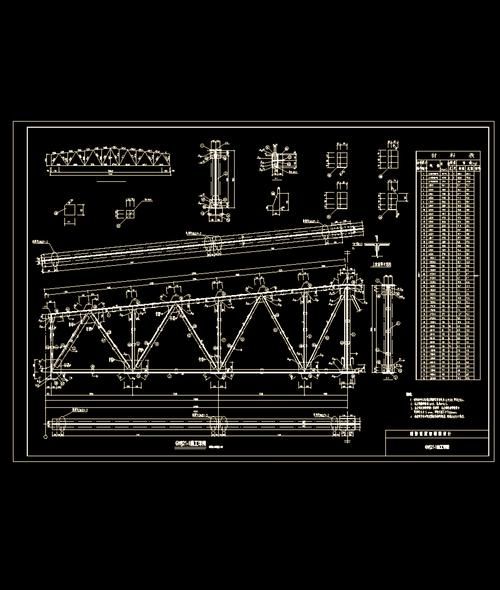

   • 屋架立面圖需用較大比例繪制，對稱結構可只畫一半。
   • 節點詳圖需補充上弦桿斜面實形輔助投影圖。
   • 同一圖中常采用兩種比例：屋架軸線方向用較小比例（如1:20），節點用較大比例（如1:10）。

18:51鋼結構入門54——認識一下屋架的結構體系和支撐構件嗶哩嗶哩
52:53P18 鋼屋蓋支撐系統的布置嗶哩嗶哩

這些細節是確保鋼屋架結構安全、穩定和耐用的關鍵，設計施工時務必嚴格遵循規范。

---
