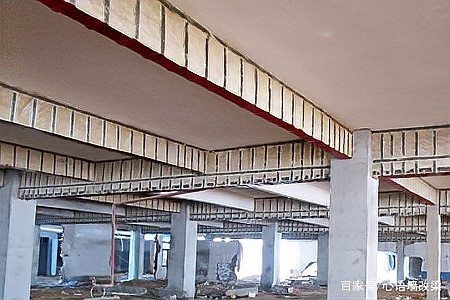

鋼板加固作為混凝土結(jié)構(gòu)補(bǔ)強(qiáng)的核心技術(shù)，廣泛應(yīng)用于橋梁、廠房、樓板等工程場景，但其施工與服役過程中常因設(shè)計(jì)、材料、工藝或環(huán)境因素引發(fā)多種失效問題。以下是系統(tǒng)性歸納的五大類常見問題及其技術(shù)成因：

一、粘結(jié)界面失效：剝離與空鼓

鋼板與混凝土基材之間的結(jié)構(gòu)膠粘結(jié)層是傳力核心，其失效直接導(dǎo)致加固失效。常見形式包括：

• 端部剝離：鋼板端部因應(yīng)力集中產(chǎn)生高剪應(yīng)力，膠層在反復(fù)荷載下發(fā)生剪切剝離，形成“脫膠帶”。
• 大面積空鼓：施工中膠體涂抹不均、排氣不徹底或基面未徹底打磨，導(dǎo)致膠層內(nèi)殘留氣泡或局部脫粘，形成空鼓區(qū)，降低有效粘結(jié)面積。
• 界面脫粘：混凝土表面含水率過高、碳化層未清除或未使用專用界面處理劑，使膠粘劑無法與混凝土形成化學(xué)鍵合。

二、焊接缺陷：結(jié)構(gòu)完整性受損

當(dāng)采用焊接方式連接鋼板與原有鋼構(gòu)件時(shí)，易出現(xiàn)以下工藝缺陷：

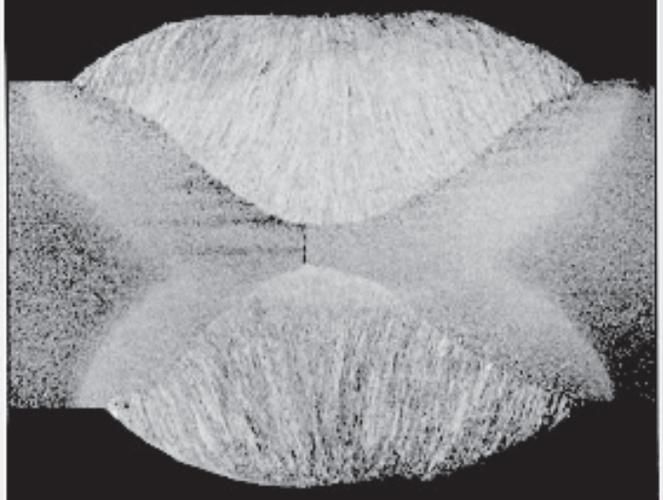

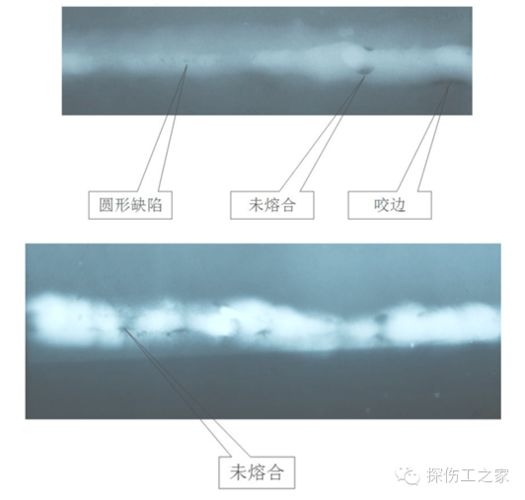

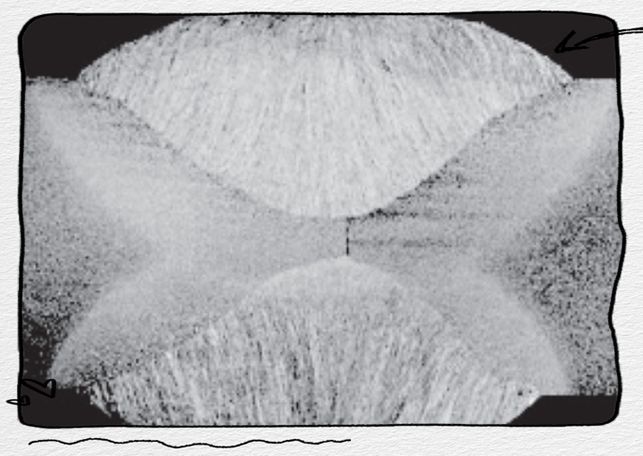

• 未熔合與未焊透：焊接電流過小、坡口清理不凈或運(yùn)條速度過快，導(dǎo)致母材與填充金屬未完全熔合，形成隱蔽裂紋源。
• 咬邊：電弧熱量過高或焊條角度不當(dāng)，使焊趾處母材熔化后未被金屬填充，形成凹槽，顯著降低截面承載力并誘發(fā)應(yīng)力集中。
• 冷裂紋：厚板多層焊接時(shí)層間溫度控制不當(dāng)，氫聚集與殘余應(yīng)力共同作用，在焊縫或熱影響區(qū)產(chǎn)生延遲裂紋。

展開

三、疲勞與應(yīng)力集中：長期荷載下的漸進(jìn)破壞

在動(dòng)荷載（如交通橋梁、吊車梁）作用下，鋼板加固結(jié)構(gòu)易發(fā)生疲勞損傷：

• 焊縫根部裂紋：正交異性鋼橋面板的縱肋與蓋板焊縫處因幾何突變形成應(yīng)力集中，長期循環(huán)荷載下萌生微裂紋并擴(kuò)展。
• 鋼板端部應(yīng)力集中：粘貼鋼板未設(shè)置過渡倒角或未延伸至彎矩零點(diǎn)，導(dǎo)致端部應(yīng)力陡增，誘發(fā)混凝土開裂或膠層剝離。
• 腐蝕-疲勞耦合效應(yīng)：在沿海或工業(yè)區(qū)，銹蝕削弱鋼板截面，同時(shí)降低疲勞極限，加速裂紋擴(kuò)展。

四、施工工藝失控：非規(guī)范操作埋下隱患

施工環(huán)節(jié)的粗放管理是問題高發(fā)主因：

• 表面處理不合格：混凝土未打磨至粗糙度Ra≥40μm，或未用丙酮徹底脫脂，影響膠粘劑浸潤。
• 加壓固化不足：粘貼后未使用夾具或千斤頂施加均勻壓力（通?！?.5MPa），導(dǎo)致膠層厚度不均、氣孔殘留。
• 環(huán)境溫濕度失控：在低于5℃或高于60℃環(huán)境下施工，或相對(duì)濕度>85%時(shí)未采取除濕措施，導(dǎo)致膠體固化不良或強(qiáng)度不足。
