彩鋼頂鋼架結構的常見錯誤主要集中在設計缺陷、施工違規、材料劣化與環境適應性不足四大維度，嚴重時可引發結構性坍塌。以下為系統性歸納的核心錯誤類型：
一、結構設計與節點構造錯誤

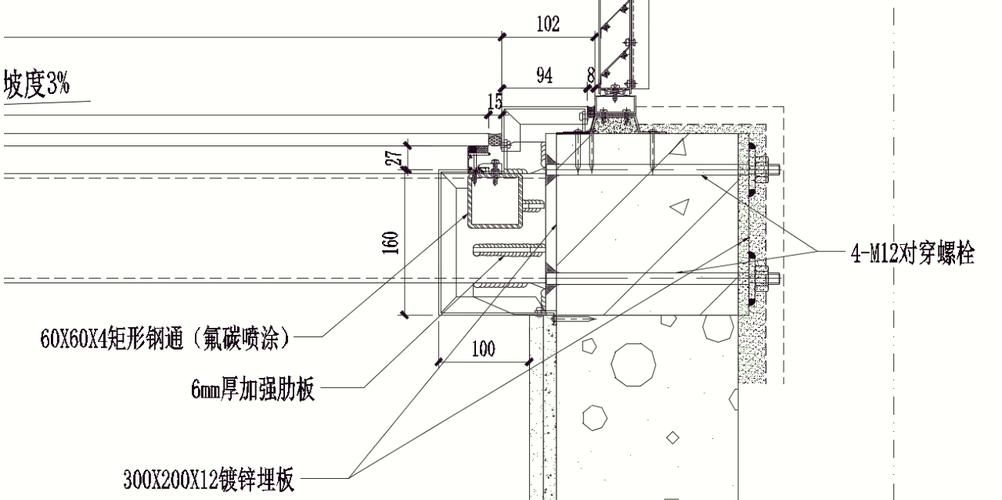

- 節點加勁肋缺失：在梁柱剛接節點處，未按《GB 51022-2015》要求設置比梁翼緣厚2mm的水平加勁肋，導致傳力路徑中斷，節點局部失穩。
- 螺栓連接濫用：高強螺栓被兼作安裝螺栓，未按規范分步緊固，造成預緊力不足或絲扣漏絲超標，連接可靠性驟降。
- 焊縫工藝缺陷：未設置引熄弧板，焊縫起止點易產生弧坑裂紋；厚度>16mm的對接焊縫采用單面坡口，焊接殘余應力集中，易誘發冷裂紋。
- 天溝排水坡度不足：屋面坡度設計低于5%（北方）或10%（南方），導致雨水滯留，長期積水加速腐蝕并增加荷載。
二、施工安裝與管理違規

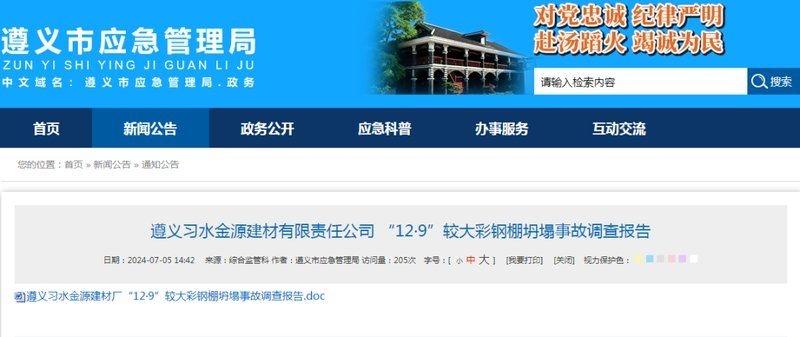

- 無資質施工與野蠻作業：如習水縣彩鋼棚坍塌事故中，業主自行繪制草圖，雇傭無資質人員施工，未進行安全技術交底，無安全繩防護。
- 構件隨意切割：安裝過程中為適應現場尺寸，擅自切割鋼構件，造成截面削弱、應力集中，形成隱蔽性結構弱點。
- 夾具安裝錯誤：光伏夾具固定于彩鋼瓦明釘處，未貼合波形，導致受力不均；夾具長度短于80mm（如僅50mm），抗風拔能力嚴重不足。
三、材料劣化與防腐失效
- 鍍鋅層厚度不達標：銹蝕剖面分析顯示，劣質彩鋼板鍍鋅層厚度可低至3.4μm（規范要求≥6μm），在風沙、濕熱環境下迅速穿透，基材裸露銹蝕。
- 密封材料老化：北京地區風沙大、溫差高，檐口密封膠易脆化開裂，雨水滲入檁條連接處，引發螺栓銹蝕、連接松動。
- 保溫層安裝不當：未設隔汽層或壓邊不嚴，冷凝水積聚于鋼架內側，形成“內銹”隱患，肉眼難以察覺。
四、環境適應性設計缺失
- 雪荷載低估：北京地區暴雪時屋面積雪荷載可達75kg/m2，而多數工業廠房設計荷載僅30–50kg/m2，超載后引發整體失穩。
- 抗風設計缺位：未設置防風夾具或間距過大（>1.5m），在強風作用下彩鋼板被掀起，連鎖式撕裂。
五、典型事故案例佐證
- 長沙自建房倒塌（2022）：違法加層致荷載超限，結構無抗震設計，屬系統性違規。

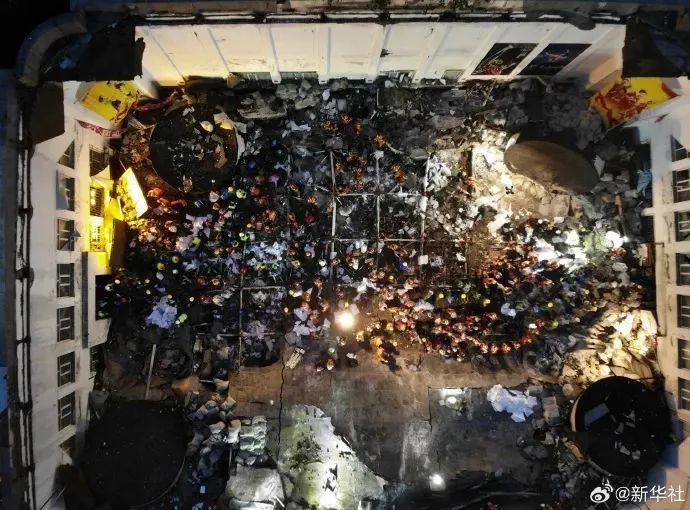

- 金華酒店屋面坍塌（2021）：設計錯誤+未按圖施工，鋼梁節點焊縫未達強度要求。
- 北京密云彩鋼板拆除事故（2024）：無安全防護+違章作業，暴露施工管理真空。
上述錯誤中，節點構造缺陷與鍍鋅層厚度不足為最隱蔽、最普遍的“慢性殺手”，而無資質施工與雪荷載超限則是突發性坍塌的直接誘因。建議嚴格依據GB 51022-2015執行設計審查，施工全程錄像存檔，材料進場抽樣檢測鍍鋅層與涂層厚度，每年春季進行防風、防雪專項檢查。
