加油站鋼結(jié)構(gòu)腐蝕預防技術(shù)詳解（1000字）

加油站鋼結(jié)構(gòu)（如加油罩棚、雨棚、立柱、加油島支架等）長期暴露于油品揮發(fā)氣體、雨水、融雪劑、工業(yè)大氣及晝夜溫差環(huán)境中，極易發(fā)生電化學腐蝕，導致結(jié)構(gòu)強度下降、安全隱患上升。為保障運營安全與設(shè)施壽命，必須采用系統(tǒng)性防腐策略，其核心包括涂層防護、陰極保護、材料選型與定期檢測四大技術(shù)體系。

一、涂層防護體系：三層復合結(jié)構(gòu)是主流方案

根據(jù)《GB/T 30790.1-2014》與《SHT 3233-2024》標準，推薦采用“環(huán)氧富鋅底漆 + 環(huán)氧云鐵中間漆 + 聚氨酯面漆”三層復合涂層體系：

• 底漆：環(huán)氧富鋅漆（鋅含量≥80%）通過犧牲陽極作用優(yōu)先腐蝕鋅粉，保護鋼鐵基體，附著力強，耐鹽霧≥1000h；
• 中間漆：環(huán)氧云鐵漆含片狀云母氧化鐵，形成“迷宮式”屏蔽層，阻隔水汽與氧氣滲透，提升涂層致密性；
• 面漆：聚氨酯面漆具備優(yōu)異耐候性、抗紫外線與抗油污能力，保持外觀持久，延長維護周期。
  施工前必須進行Sa2.5級噴砂除銹（表面粗糙度40–70μm），確保涂層附著牢固。北京地區(qū)冬季融雪劑（氯化鈉/氯化鈣）腐蝕性強，建議在罩棚底部、立柱根部等易積鹽區(qū)域增加20%涂層厚度，并采用高固體分無溶劑環(huán)氧體系增強抗?jié)B透性。

二、陰極保護：埋地與臨界部位的終極防線

對埋地鋼柱基礎(chǔ)、地下管線支架等與土壤接觸部位，應(yīng)實施外加電流陰極保護（ICCP）：

• 設(shè)置恒電位儀與輔助陽極（高硅鑄鐵或混合金屬氧化物），向鋼結(jié)構(gòu)施加負電流，使其成為陰極，抑制鐵離子溶出；

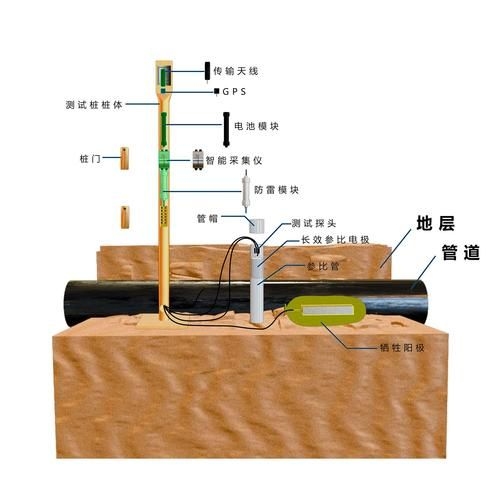

• 配置智能測試樁（如

）實時監(jiān)測電位，確保保護電位維持在-0.85V至-1.20V（vs. Cu/CuSO）；

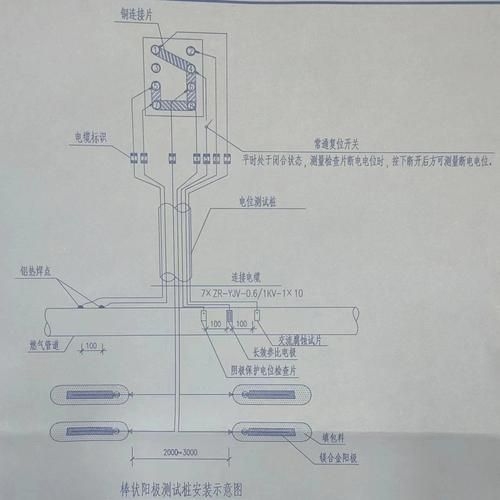

• 對無法實施ICCP的局部區(qū)域（如加油島螺栓），可采用犧牲陽極法（鎂合金或鋅合金塊），安裝于結(jié)構(gòu)底部，無需外部電源。

三、地域適配：北京氣候下的特殊防護

北京冬季低溫（-10℃以下）與融雪劑使用加劇腐蝕風險。除常規(guī)涂層外，需采?。?/p>

• 高頻清洗：雪后72小時內(nèi)使用高壓水槍沖洗罩棚底部、立柱根部積鹽；
• 局部裝甲：對易腐蝕節(jié)點（如螺栓連接處、焊縫）噴涂聚氨酯底盤裝甲膠，形成彈性密封層；
• 材料升級：關(guān)鍵承重構(gòu)件可選用耐候鋼（Q355NH），其表面自生成致密氧化膜，減緩腐蝕速率30%以上。

四、前沿技術(shù)：納米與自修復涂層的未來方向

雖尚未大規(guī)模應(yīng)用于加油站，但石墨烯復合納米陶瓷涂層（耐鹽霧≥1680h）與納米金剛石涂層已在石化設(shè)備中驗證其高硬度（HV2500）、低摩擦與抗?jié)B透性能，具備自修復潛力。未來可逐步應(yīng)用于高腐蝕風險區(qū)域，實現(xiàn)“長效免維護”目標。

五、維護與檢測：周期性管理是關(guān)鍵

• 每6個月進行目視+磁粉檢測（GB 50621-2010），檢查涂層剝落、銹蝕點；
• 每3年進行涂層厚度檢測（磁性測厚儀）與電位測試，確保陰極保護有效性；
• 建立防腐檔案，記錄每次維修部位、材料與施工方，實現(xiàn)全生命周期管理。
