繪制鋼結構地梁施工圖紙需嚴格遵循國家規范，結合專業軟件操作，實現結構表達的準確性與施工可實施性。以下是完整技術流程與關鍵要點：

一、設計依據與制圖規范

鋼結構地梁施工圖必須符合《GB 50017-2017鋼結構設計標準》與《GB/T 50104-2010建筑制圖標準》。核心要求包括：

• 尺寸單位：除標高以米為單位外，其余所有尺寸統一為毫米。
• 線型規范：定位軸線用細點劃線，梁輪廓用粗實線，焊縫與螺栓孔用中實線，剖切線用粗實線加箭頭。
• 字體要求：所有文字采用仿宋體，字高建議為3.5mm或5mm，圖名、圖號清晰標注。
• 比例設置：平面布置圖采用1:100或1:200，構件詳圖采用1:50，節點連接圖采用1:10~1:15。
• 定位軸線：橫向編號用阿拉伯數字（1、2、3…），縱向編號用大寫英文字母（A、B、C…），避免使用I、O、Z。

二、施工圖繪制核心步驟

1. 結構布置
   根據建筑平面圖確定地梁位置，明確其與柱網、基礎、墻體的相對關系。地梁通常設置于基礎頂面，用于連接獨立基礎或樁基，傳遞上部荷載。

2. 平面圖繪制

   • 繪制定位軸線網絡，標注軸號與間距。
   • 使用CAD“繪制梁(HZL)”命令或Revit“結構梁”工具，按設計截面（如H300×150×6×8）布置地梁。
   • 標注梁編號（如DL1、DL2）、截面尺寸、標高（通常為±0.000或基礎頂標高）。
   • 注明梁與柱、基礎的連接方式（如焊接、螺栓）。

3. 剖面圖與節點詳圖

   • 選取關鍵位置繪制剖面，表達地梁截面、配筋（如有混凝土包裹）、與柱腳的連接構造。
   • 節點詳圖需單獨放大，明確以下內容：
     • 柱腳連接：采用預埋錨栓（如M24、M30）與底板焊接，錨栓長度≥40d（d為鋼筋直徑），并設置錨栓支架。
     • 加勁肋布置：在梁與柱連接處設置橫向加勁肋，厚度≥腹板厚度，寬度≥1/3梁高，間距≤2h（h為腹板高度）。
     • 焊縫符號：全熔透對接焊縫標注“▽”，角焊縫標注“△”，注明焊腳尺寸（如k=8mm）。
     • 螺栓標注：高強螺栓標注“M20-8.8S”，孔徑標注“d=21.5mm”。

4. 材料與標注

   • 材料標注：鋼材牌號（如Q355B）、焊條型號（如E5015）、螺栓等級（如10.9S）。
   • 圖紙索引：在平面圖中用圓圈加數字（如①）引出節點詳圖，詳圖標題注明“地梁-柱腳連接節點詳圖”。

三、主流軟件操作流程

• AutoCAD：
  使用“浩辰建筑”→“柱梁板”→“繪制梁(HZL)”命令，設置梁類型、截面尺寸、標高偏移，按軸線順序繪制。完成后使用“標注”工具統一標注尺寸與標高，插入焊縫與螺栓符號圖塊。

• Revit：

  1. 進入“結構”選項卡，選擇“梁”工具；
  2. 在類型選擇器中加載“H型鋼梁”族，設置截面尺寸與材質；
  3. 指定參照平面，輸入Z軸偏移值（如-0.500m）；
  4. 繪制后通過“屬性”欄修改起點/終點偏移，實現變截面梁；
  5. 導出至Autodesk Advance Steel生成符合國標的施工圖。

四、典型構造圖示

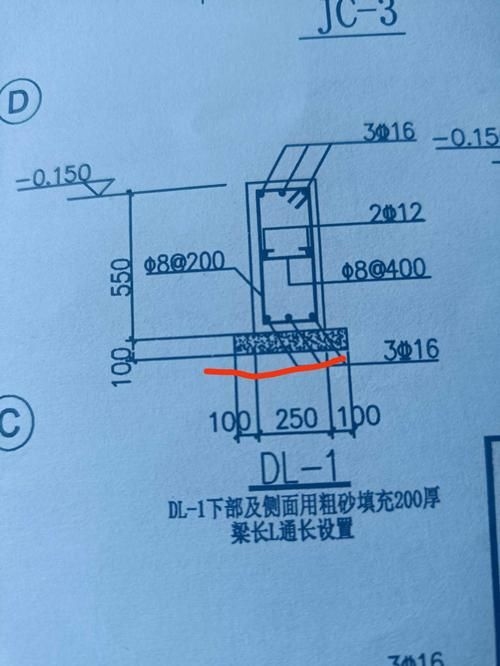

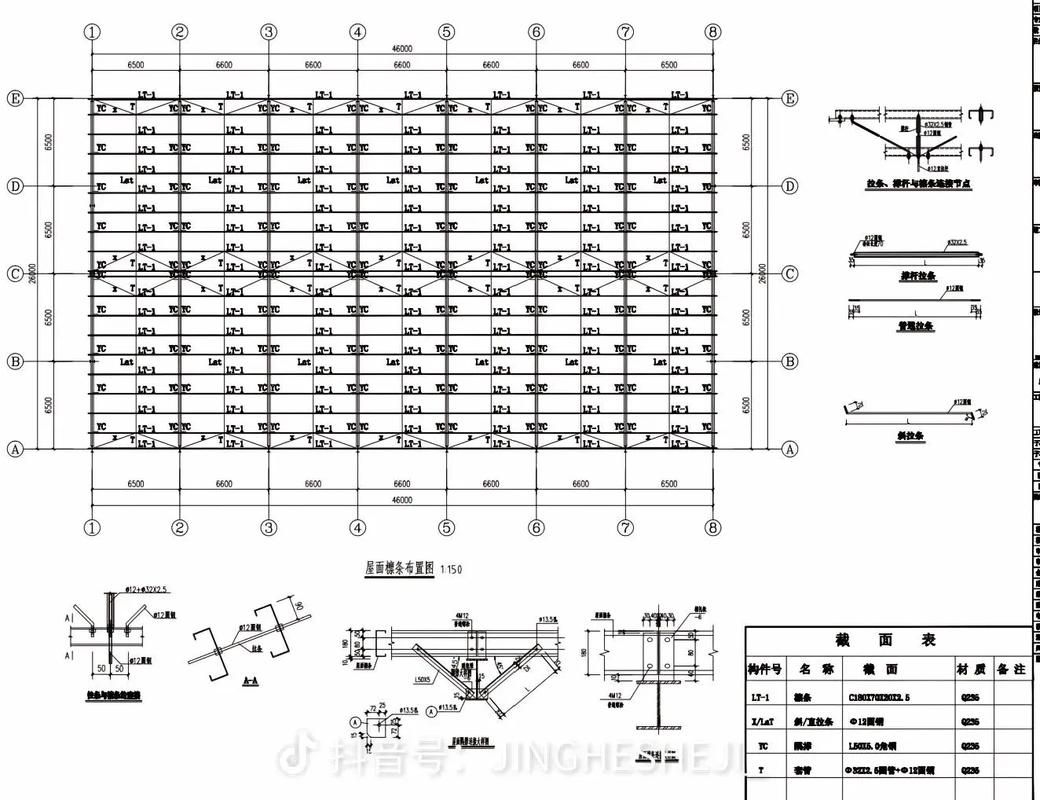

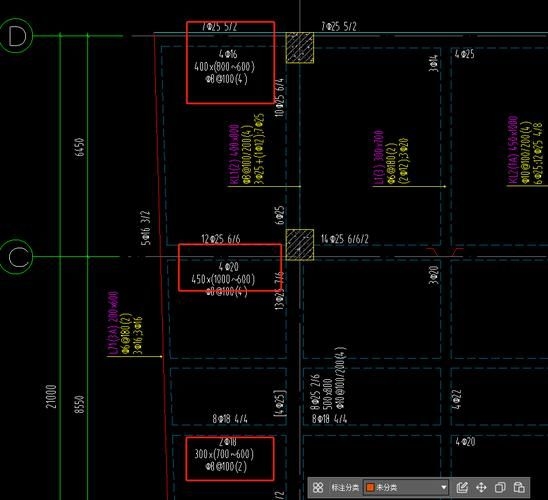

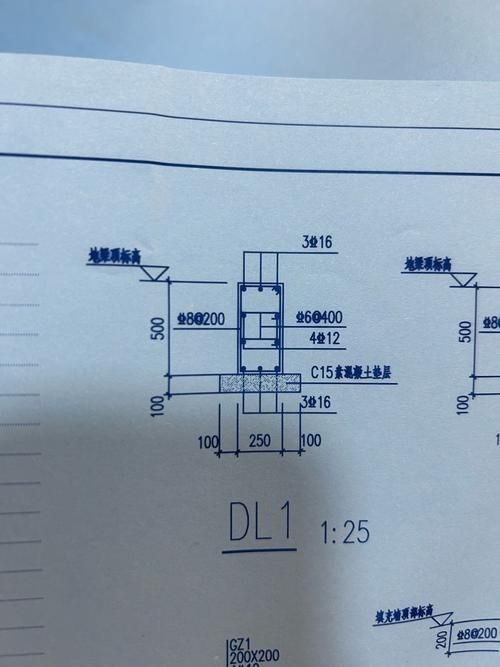

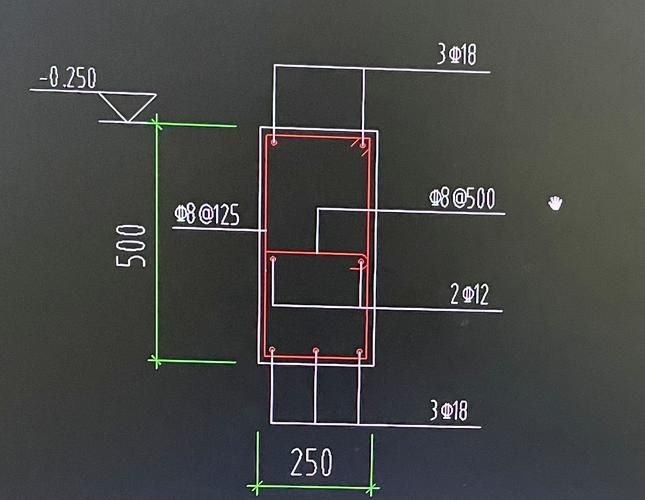

鋼結構地梁施工圖的關鍵構造需通過詳圖清晰表達，以下為典型節點示例：

五、工程案例參考

真實工程中，地梁常與鋼柱形成“無牛腿栓焊連接”體系，如北京某高層項目采用Q355B鋼梁，通過全熔透焊縫與柱翼緣連接，腹板采用10.9級高強螺栓（M24）連接，節點區設置雙側加勁肋，錨栓采用后擴底機械錨栓，確?？拐鹦阅?。完整圖紙可參考《地梁鋼結構基礎CAD設計施工圖紙》（編號20141009015921602334）。

六、當前技術難點

• 精度控制：無牛腿節點安裝誤差需控制在±2mm內，對吊裝與測量精度要求極高。
• 冬季焊接：低溫環境下焊縫易產生裂紋，需預熱至100℃以上并采用低氫焊條。
• BIM協同：Revit模型與CAD出圖存在族庫不統一、標注格式差異，需建立標準化出圖模板。

注：所有圖紙須經結構工程師審核、加蓋注冊章后方可用于施工。施工前應進行圖紙會審，重點核查節點構造與現場施工條件的匹配性。
