鋼結構廠房圖紙?jiān)O(shè)計需嚴格遵循國家強制性標準與行業圖集，確保結構安全、施工可行與經濟合理。以下是基于中國現行規范的系統性詳解：

一、核心設計規范依據

• 《GB 50017-2023 鋼結構設計標準》：規定材料選用（Q235、Q345等鋼號）、荷載組合（恒載、活載、風載、吊車荷載）、強度與穩定計算方法，明確焊縫質量等級（一、二、三級）必須在圖紙中標注。

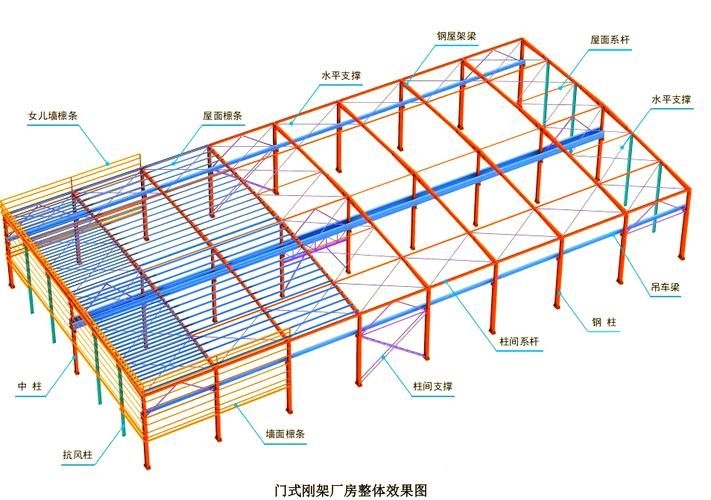

• 《GB 51022-2015 門式剛架輕型房屋鋼結構技術規范》：適用于單層工業廠房，規定剛架柱梁截面形式、檁條間距、支撐體系布置原則，要求圖紙中明確屋面坡度（通常1/15~1/8）與抗風柱設置。
• 《03G102 鋼結構設計制圖深度和表示方法》：強制要求圖紙分“設計圖”與“施工詳圖”兩級深度。設計圖需含總平面、構件布置圖；施工詳圖必須包含節點放大圖、螺栓孔定位、焊縫符號、材料規格與防腐要求。

二、圖紙內容與制圖規范

三、關鍵構造節點設計要求

• 柱腳節點：
  • 剛接柱腳：需設置底板、錨栓、加勁肋，底板厚度≥16mm，錨栓直徑≥M24，混凝土基礎預埋深度≥30d（d為錨栓直徑）。
  • 鉸接柱腳：僅傳遞豎向力與水平力，可采用平板式或靴梁式，無需抗彎構造。
• 梁柱連接：
  • 剛接節點：采用端板螺栓連接或焊接，節點域需設置加勁肋，防止剪切失穩，焊縫等級不低于二級。
  • 鉸接節點：采用耳板連接，允許轉動，適用于非地震區或次要構件。
• 吊車梁系統：
  • 吊車梁與制動結構需整體設計，支座采用凸緣支座或焊接連接，支座板厚度≥12mm，焊縫需進行疲勞驗算。
  • 縱向水平荷載按吊車輪壓的10%計算，橫向水平荷載按小車重量×（0.1~0.2）計算，需在圖紙中注明荷載工況。

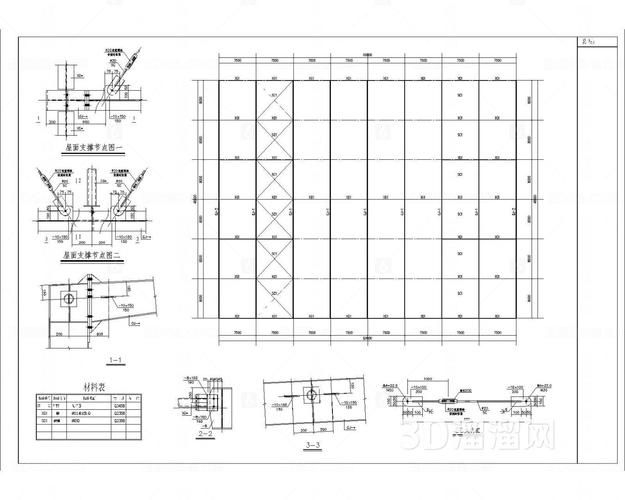

• 屋面支撐體系：
  • 設置上弦橫向水平支撐、柱間支撐、系桿，形成空間穩定體系。支撐采用角鋼（L50×5以上），布置間距≤60m，圖紙中需標注支撐編號與連接方式。

四、專項設計要求

• 防火設計：
  • 依據耐火等級選擇防火涂料厚度：
    • 一級耐火等級：室內厚涂型≥25mm，薄涂型7–15mm；
    • 二級耐火等級：室內厚涂型≥20mm，薄涂型7–10mm。
  • 圖紙中須注明涂料類型（膨脹型/非膨脹型）、耐火極限（≥1.5h或≥2.5h）與施工工藝。
• 抗震構造：
  • 抗震設防烈度≥7度時，柱腳剛接節點需設置抗剪鍵，梁柱節點區箍筋加密，支撐桿件不得采用圓鋼。
• 防腐處理：
  • 所有外露鋼構件需在圖紙中標注防腐方案：熱浸鍍鋅（≥80μm）或環氧富鋅底漆+中間漆+面漆（總干膜厚度≥150μm）。

五、典型圖紙示例與可視化參考

為直觀理解上述規范，以下為權威圖集中典型構造的可視化內容：
