鋼結構橋梁設計規范詳解（依據中國JTG D64-2024）

1. 設計依據與適用范圍

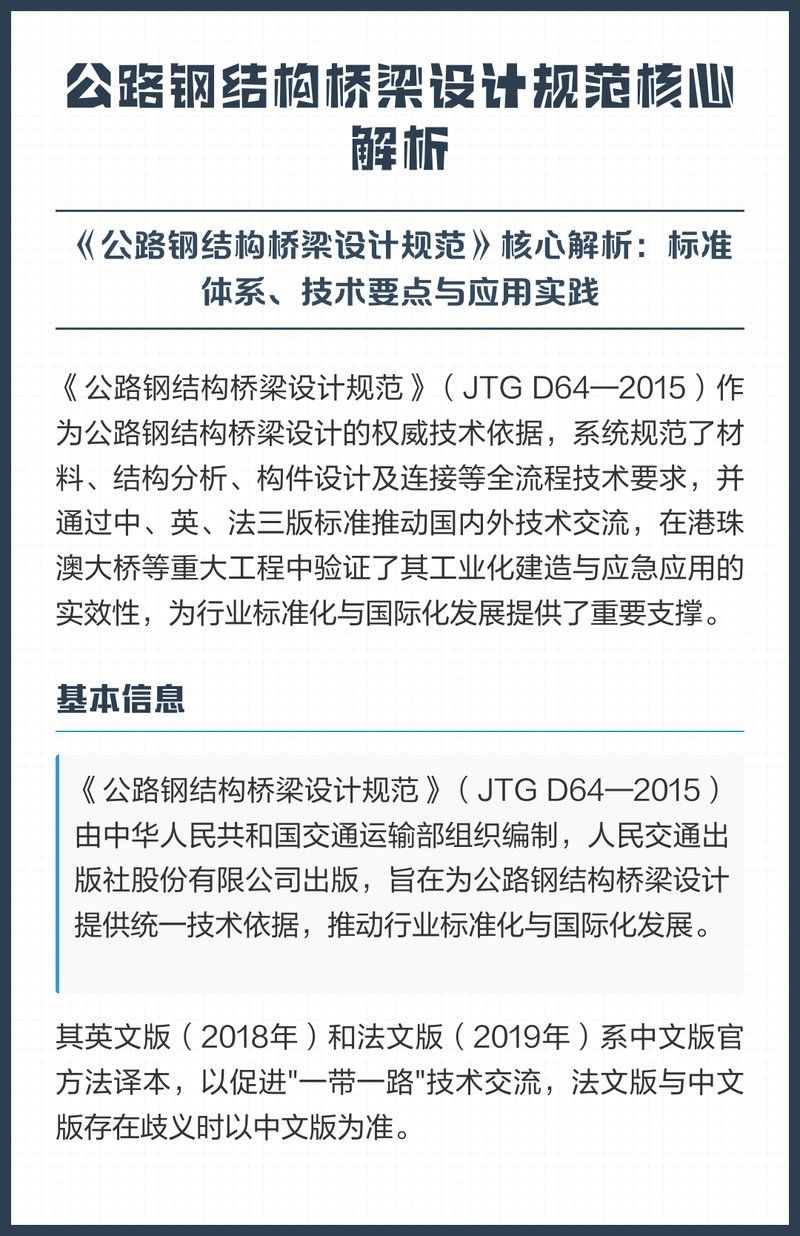

中國現行鋼結構橋梁設計的核心規范為《公路鋼結構橋梁設計規范》（JTG D64-2024），適用于公路橋梁中采用鋼材作為主要承重結構的梁式、拱式、桁架式及組合結構體系。設計須遵循“極限狀態設計法”，涵蓋承載能力極限狀態與正常使用極限狀態，確保結構在50年設計使用年限內安全、耐久、適用。規范不適用于鐵路橋梁（適用TB 10091）及臨時性結構。

2. 材料選用與性能要求

• 鋼材牌號：主體結構優先選用橋梁專用鋼，常見牌號為Q345qD、Q370qE、Q420qF，其屈服強度分別不低于345MPa、370MPa、420MPa。
• 低溫韌性：Q345qD要求-40℃夏比V型沖擊功≥47J，Q370qE及以上要求-50℃≥47J，確保低溫環境下的抗脆斷能力。
• 焊接性能：碳當量（Ceq）≤0.45%（板厚≤50mm），以保障焊接熱影響區韌性。
• 表面質量：嚴禁存在裂紋、折疊、結疤、夾雜；劃痕深度≤0.3mm且不超厚度負偏差。

3. 荷載組合與效應分析
設計荷載包括：

• 恒載：結構自重、橋面鋪裝、護欄等；
• 活載：采用“車道荷載+車輛荷載”組合，按最不利位置布載；
• 風荷載：大跨度橋梁需進行風洞試驗或CFD模擬，防控渦振、顫振；
• 溫度作用：考慮整體升溫/降溫與梯度溫差，尤其對鋼箱梁影響顯著；

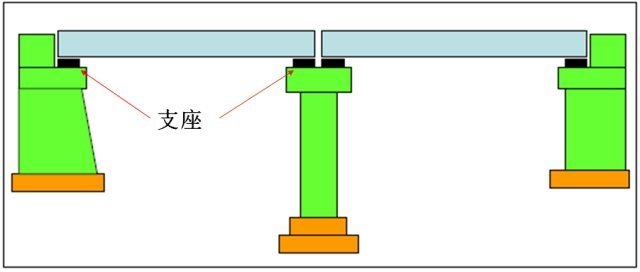

• 地震作用：按8度設防區采用反應譜法，考慮支座延性與耗能能力。

荷載組合按《公路橋涵設計通用規范》（JTG D60）執行，強度組合中荷載分項系數≥1.2。

4. 連接設計與構造要求

• 焊接連接：
  • 主要受力構件采用全熔透坡口焊縫，焊縫質量等級不低于Ⅱ級；
  • 焊接順序應控制殘余應力，避免應力集中；
  • 焊縫余高控制在0–3mm，焊趾處應打磨圓順。
• 螺栓連接：
  • 高強度螺栓摩擦型連接優先，預緊力按規范控制；
  • 節點板厚度應與被連接構件匹配，避免偏心受力。
• 節點構造：
  • 嚴禁尖銳缺口，轉角處應采用圓弧過渡（R≥20mm）；
  • 縱肋與頂板焊縫、橫隔板開孔邊緣為疲勞敏感區，需加強構造細節。

5. 疲勞設計與抗裂控制

• 適用條件：承受重復動荷載、應力循環次數≥2×10的構件及連接必須進行疲勞驗算。

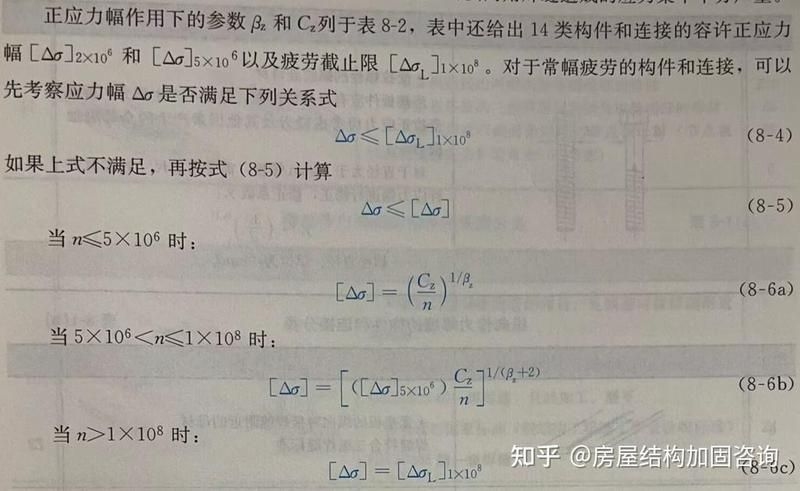

• 設計方法：采用容許應力幅法，依據構件與連接構造類型（共14類，Z1–Z14）查取S-N曲線。
• 典型疲勞細部：
  • 正交異性鋼橋面板：縱肋與頂板焊趾/焊根、橫隔板與頂板連接處、縱肋對接焊縫；
  • 疲勞裂紋成因：焊接殘余拉應力、幾何不連續、輪載彎矩導致的面外變形。
• 抗疲勞措施：
  • 采用高頻機械沖擊（HFMI）技術處理焊縫，提升疲勞壽命30%以上；
  • 優化U肋截面形狀，減少應力集中；
  • 限制超載車輛通行，實施結構健康監測。

6. 穩定性與整體分析

• 梁式結構：需驗算受壓翼緣局部穩定與整體側向扭轉屈曲，采用《鋼結構設計標準》GB 50017附錄公式；

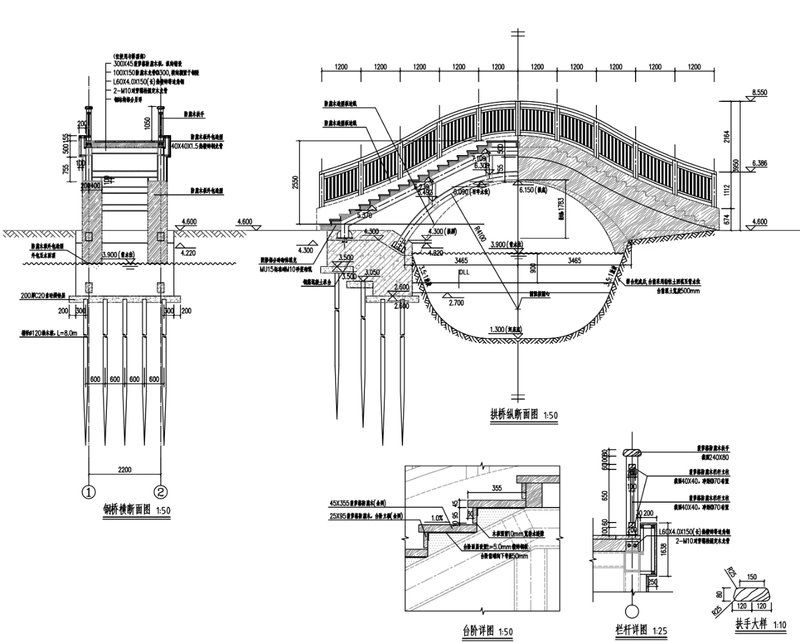

• 拱式結構：考慮水平推力平衡，系桿需按拉力構件設計，預留預應力調整空間；
• 大跨橋梁：采用非線性有限元分析，計入幾何非線性與材料非線性效應。

7. 防腐與耐久性設計

• 涂裝體系：采用“環氧富鋅底漆+環氧云鐵中間漆+丙烯酸聚氨酯面漆”三層體系，干膜總厚度≥200μm；
• 維護周期：設計應便于檢查與維修，設置檢修通道與排水系統，避免積水腐蝕。

8. 國際規范對比（AASHTO LRFD / Eurocode 3）

• 設計哲學：均采用LRFD方法，與JTG D64一致；
• 疲勞分類：AASHTO與Eurocode 3對正交異性板疲勞細部分類高度一致，均涵蓋12–15類，JTG D64參考其體系并本土化；
• 差異點：Eurocode 3對焊接殘余應力建模更精細，AASHTO對風荷載動力響應要求更嚴；
• 趨勢：中國規范正逐步融合國際先進經驗，尤其在疲勞細部分類與HFMI應用方面。

9. 當前挑戰與發展趨勢

• 現存問題：
  • 正交異性鋼橋面板疲勞開裂仍為重大病害，缺乏全壽命周期設計標準；
  • 高強鋼（Q690及以上）應用受限于焊接工藝與疲勞性能數據不足。
• 前沿方向：
  • 智能監測：光纖傳感+AI預測裂紋擴展；
  • 新型材料：耐候鋼、不銹鋼復合板、UHPC橋面鋪裝；
  • 數字孿生：全生命周期BIM+荷載仿真平臺。

本規范體系以安全為本、耐久為綱、經濟為衡，是現代鋼橋建設的基石。設計者應結合工程實際，靈活運用規范條文，注重構造細節與施工可實施性。
