制作自己的桁架結構模型，需遵循“設計—選材—加工—連接—測試”五步法，兼顧力學合理性與可操作性。以下是基于工程教育實踐的完整指南。

1. 設計原理：三角形為基本單元

桁架的核心在于幾何不變性——僅由三角形單元構成的結構才能在節點鉸接條件下保持穩定，抵抗外力變形。常見形式包括：

• 華倫桁架（Warren）：等邊三角形重復排列，受力均勻，適合中等跨度模型。
• 普拉特桁架（Pratt）：斜桿受拉、豎桿受壓，適用于集中荷載場景。
• 三角形桁架：端部角度小，適合屋頂結構，但材料利用率較低。

設計時應確保所有外荷載作用于節點，避免桿件承受彎矩。模型跨度建議控制在30–60 cm，高度約為跨度的1/5–1/8，以平衡剛度與材料用量。

2. 材料選擇：低成本高適配性

推薦初學者使用5mm×5mm木條，配合白乳膠或熱熔膠，兼顧強度與可操作性。

3. 制作步驟：從圖紙到實體

1. 繪制設計圖：在方格紙上按1:10比例繪制桁架平面圖，標注所有節點編號與桿件長度。
2. 下料：使用美工刀或手鋸按圖裁切木條，每根桿件兩端打磨平滑，確保節點貼合。
3. 節點預裝：用鉛筆在節點處標記中心點，將桿件臨時固定于硬紙板上，模擬真實連接。
4. 膠接組裝：
   • 采用三角形法：先組裝一個基本三角形單元，待膠干后再逐級擴展。
   • 使用夾具固定：用回形針或小夾子夾持節點，靜置2小時以上。
5. 加固關鍵節點：在高應力區（如跨中下弦）加貼薄木片或紙板補強，防止局部壓潰。

4. 連接技術：鉸接是關鍵

桁架模型的節點必須為理想鉸接，即僅傳遞軸力，不傳遞彎矩。常見方式：

• 膠接：適用于木條模型，膠層厚度應≤0.5mm，避免形成“剛性節點”。
• 釘接/螺栓：使用細鐵絲或微型螺絲連接，允許微小轉動。
• 插接式節點：用塑料管套接木桿，實現可拆卸結構，便于重復測試。

避免使用全焊接或剛性粘接，否則會破壞桁架的力學假設，導致計算失效。

5. 測試與優化

• 加載測試：在跨中懸掛砝碼（如50g–200g），觀察變形與破壞模式。
• 失效分析：若桿件壓潰，說明上弦桿截面不足；若節點脫開，說明膠接面積不夠。
• 優化方向：增加斜腹桿密度、加粗受壓桿、調整節點位置以平衡內力分布。

6. 實踐案例參考

北京多所中學通用技術課程采用“木條桁架承重賽”作為STEM項目，學生使用20根木條（總長≤3m）制作模型，承重超10kg者常勝。典型成功結構為華倫桁架+雙層下弦，通過增加冗余桿件提升安全系數。

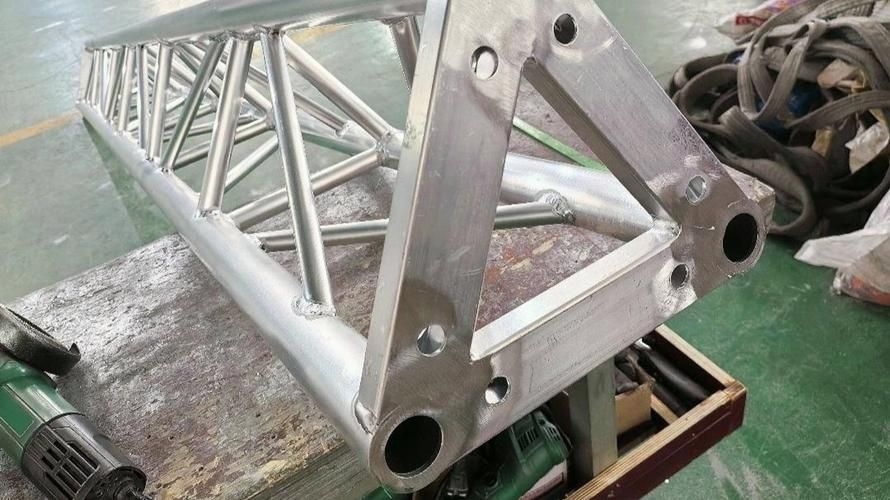

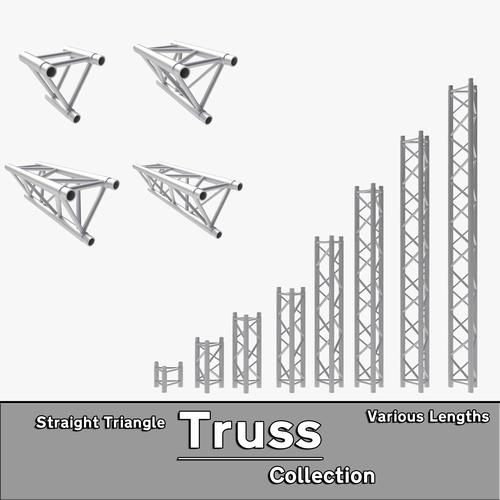

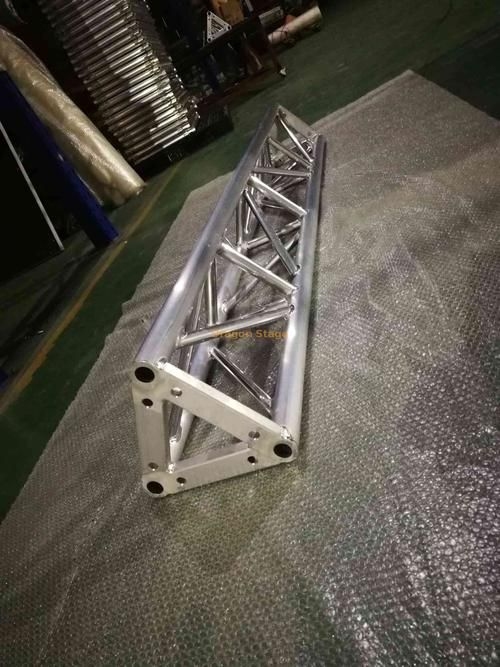

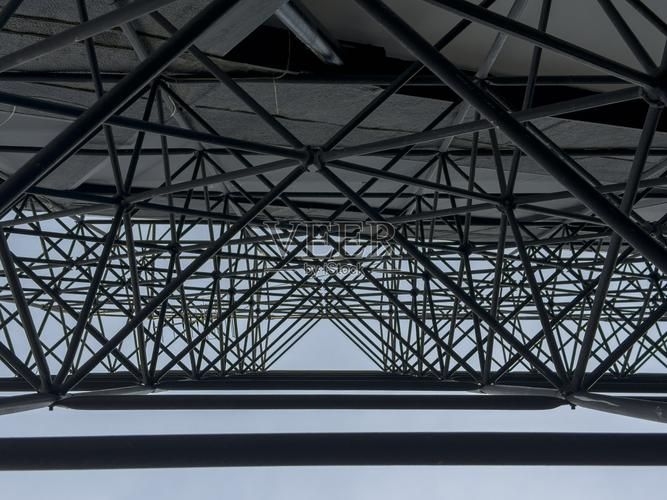

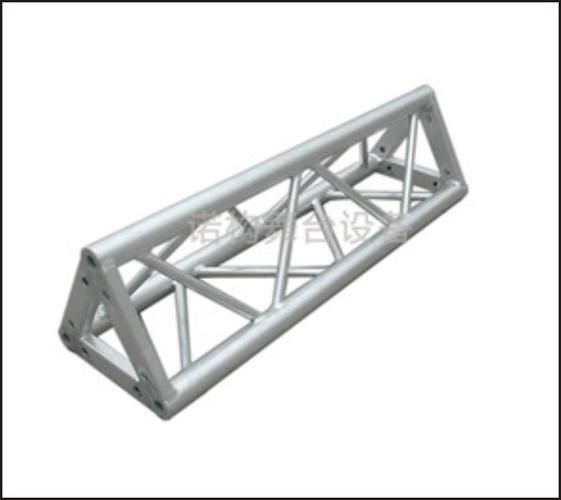

注：以上圖片展示典型三角桁架模型成品、學生實驗現場及鋁合金桁架結構細節，供參考。
