如何快速掌握網架結構識圖技巧
網架結構識圖是鋼結構工程領域的核心技能，其本質是將二維圖紙中的桿件與節點關系，還原為三維空間受力體系。掌握該技能需系統訓練，而非依賴記憶。以下是基于工程實踐與權威圖集提煉的“五步快速識圖法”：
一、建立結構分類認知框架
網架結構按組成單元分為四大類，識圖前必須清晰區分：
- 交叉桁架體系：兩向正交正放、斜放，適用于矩形平面，桿件平行于軸線，投影易辨識。

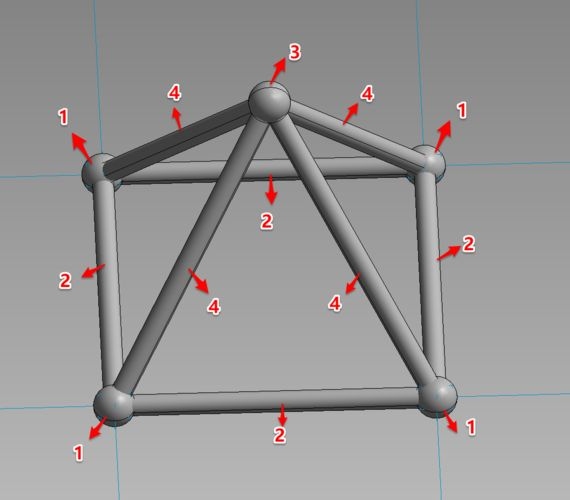

- 四角錐體系：正放四角錐、斜放四角錐最常見，錐頂朝上或下，腹桿呈放射狀，是識圖重點。
- 三角錐體系：蜂窩形、抽空式，節點密集，常用于大跨度屋蓋，需關注三角形網格的重復規律。
- 六角錐體系：較少見，多用于特殊造型，識別時注意六邊形基底與中心錐頂?shù)慕M合。
關鍵技巧：先從平面圖判斷網格形態——若為正方形網格+對角腹桿 → 為四角錐；若為菱形網格+三向桿件 → 為三向桁架。
二、聚焦節點構造，突破識圖瓶頸
90%的識圖錯誤源于忽視節點。網架節點僅兩種主流形式：
表格| 節點類型 | 構造特征 | 識圖要點 |
|---|---|---|
| 螺栓球節點 | 鋼球+高強螺栓+套筒 | 圖中標注球徑、螺栓孔數、角度（如47°4′）；弦桿與腹桿夾角由兩組角度控制 |
| 焊接空心球節點 | 兩半球焊接+加勁肋 | 查看鋼管與球面的焊縫符號；相鄰桿件凈距≥10mm；匯交桿件軸線必須過球心 |
突破口訣：“球看孔，桿看角，焊縫看符號，軸線必過心”。
螺栓球節點圖中，若出現“M20高強螺栓”“1:10比例”字樣，即為詳圖，需重點核對螺栓孔空間坐標。
三、遵循“五步識圖法”循序漸進
- 讀說明：明確材料（Q235/Q345）、支承方式（周邊/點支承）、設計荷載。
- 看平面：識別網架邊界、支座位置、網格劃分（正方形/三角形）。
- 查剖面：通過剖切線理解上弦、下弦、腹桿的空間層次。
- 核節點：按索引符號定位節點詳圖，比對球徑、桿件編號、角度標注。
- 驗投影：將平面圖中的桿件投影，與三維模型（如Revit）對照，訓練空間想象力。
常見誤區：誤將腹桿投影當作獨立構件；忽略支座節點的滑動/轉動約束類型。
四、善用圖例與工具加速理解

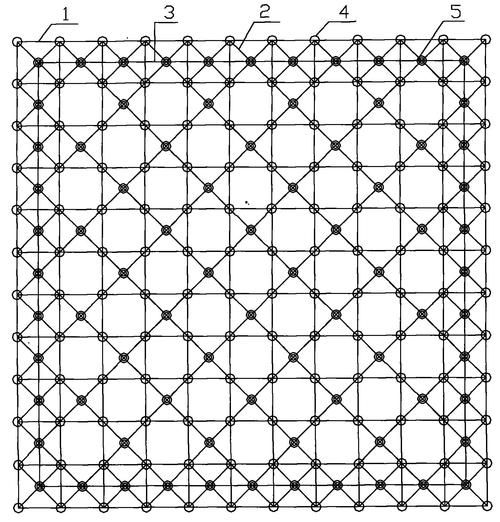

- 典型圖例：正放四角錐網架、螺栓球節點、焊接空心球連接等構造，是識圖的“標準模板”。

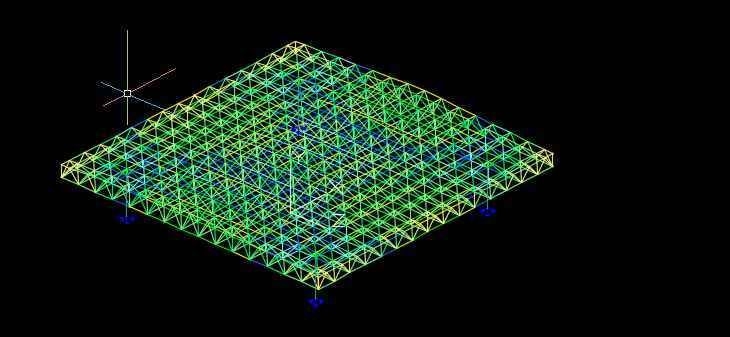

- 輔助工具：使用CAD快速看圖軟件，開啟“圖層隔離”功能，僅顯示結構層；借助BIM模型（如3D3S）將DWG圖紙轉為三維，實現“圖模聯動”。
上述圖片分別展示：正放四角錐網架結構、螺栓球節點構造詳圖、焊接空心球桿件連接方式，均為工程現場高頻出現的識圖基準圖例。
五、實戰訓練：從“看圖”到“腦中建?！?/strong>
- 每日一練：選取1張網架施工圖，閉眼復述：上弦桿數量？下弦支座類型？腹桿角度？
- 現場對照：攜帶圖紙至工地，用卷尺測量球節點間距，驗證圖紙比例（1:50或1:30）。
- 視頻輔助：觀看專業識圖教學視頻，觀察工程師如何用“投影法”還原空間關系。
