鋼結構廠房設計詳解

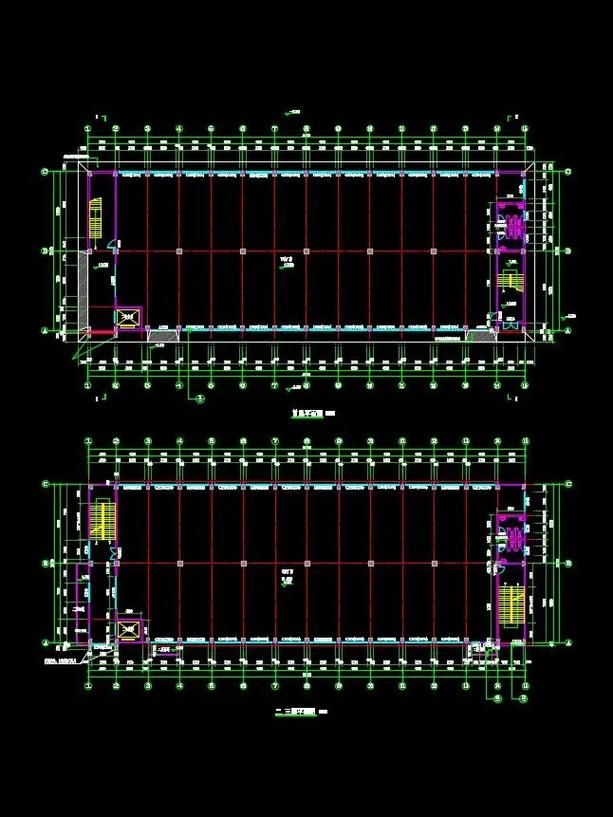

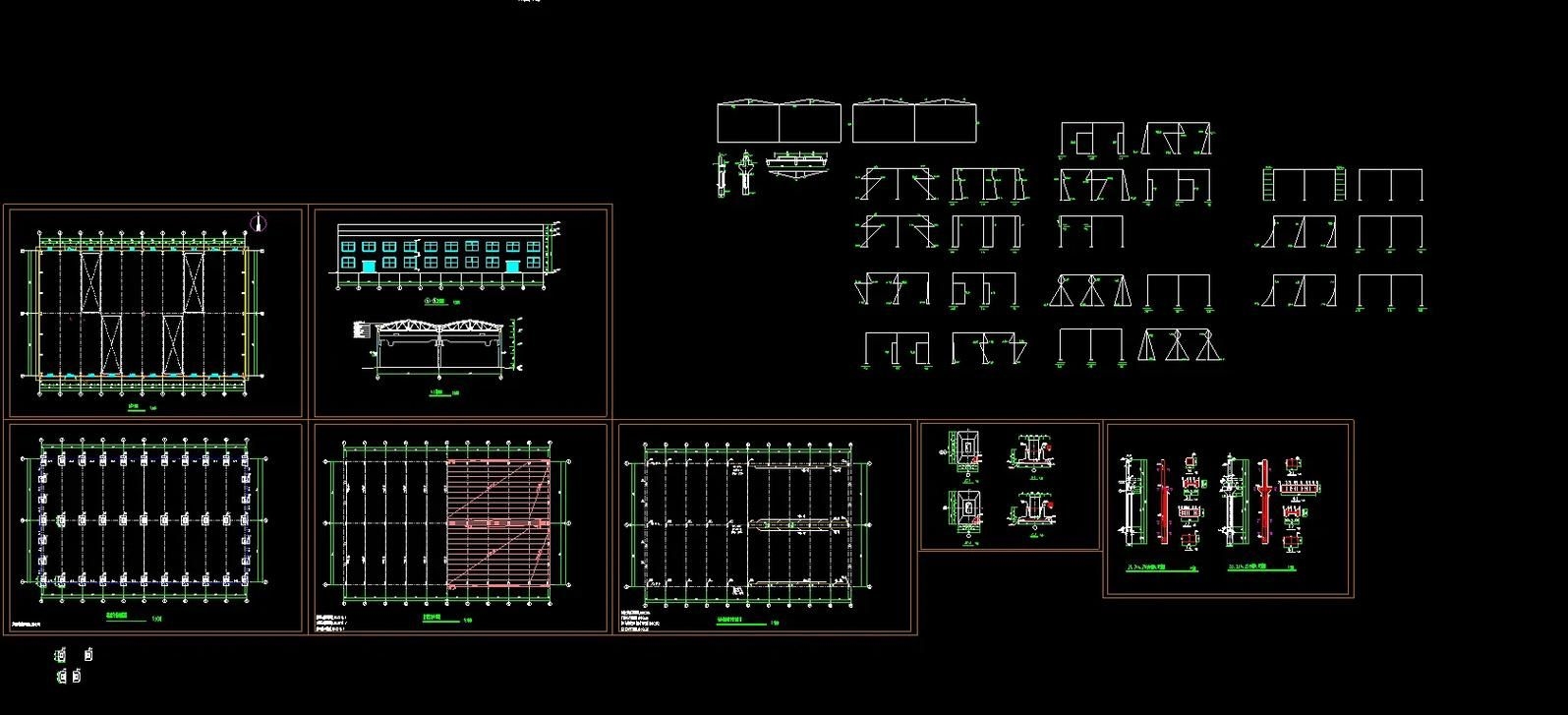

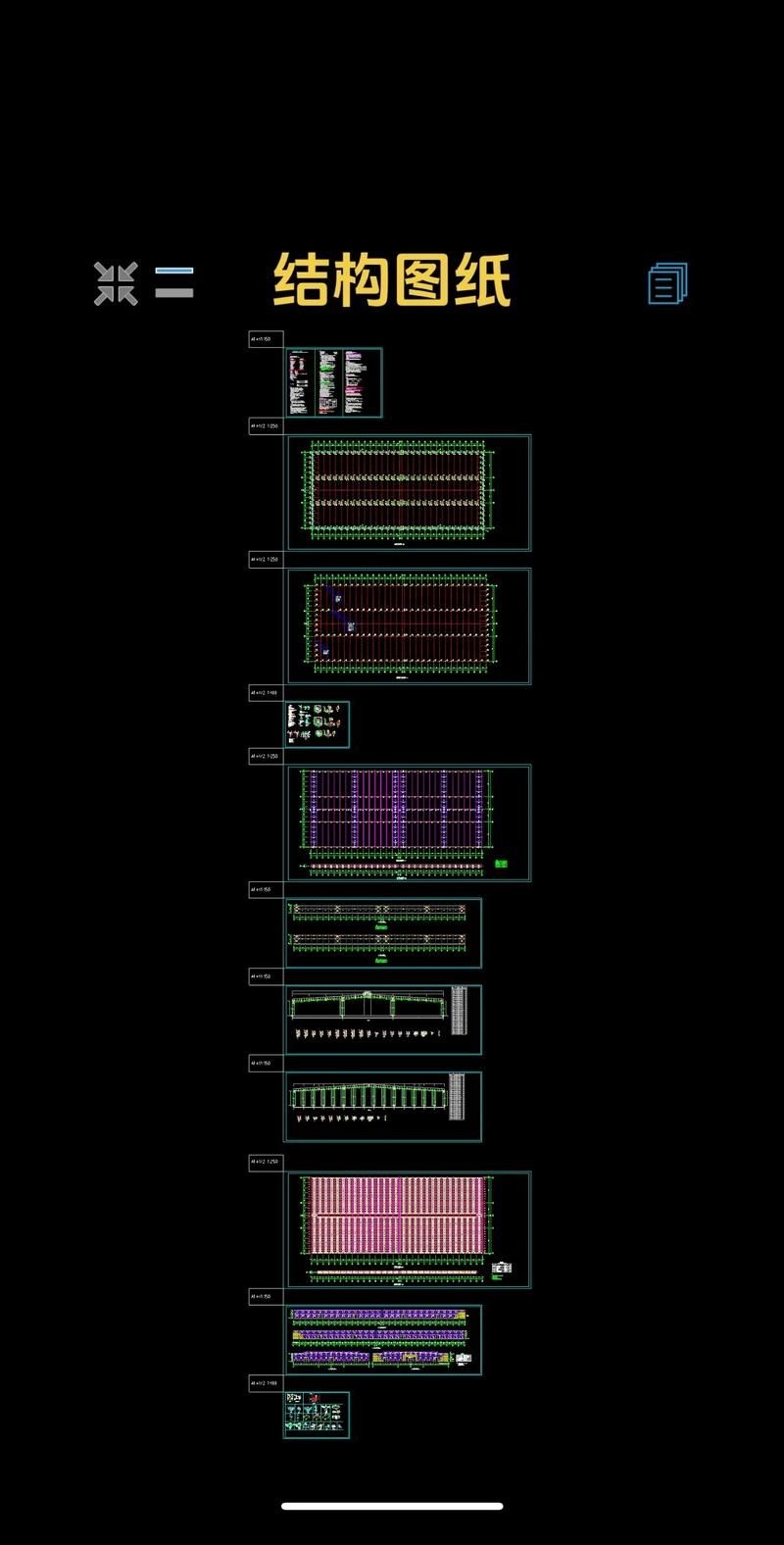

鋼結構廠房因其自重輕、施工周期短、空間利用率高、抗震性能好等優勢，廣泛應用于工業建筑領域。一套完整的鋼結構廠房設計圖不僅包括建筑平面布局，還需涵蓋結構體系、關鍵構件、節點連接及圍護系統等多個方面。

1. 主要結構體系：門式剛架為主流

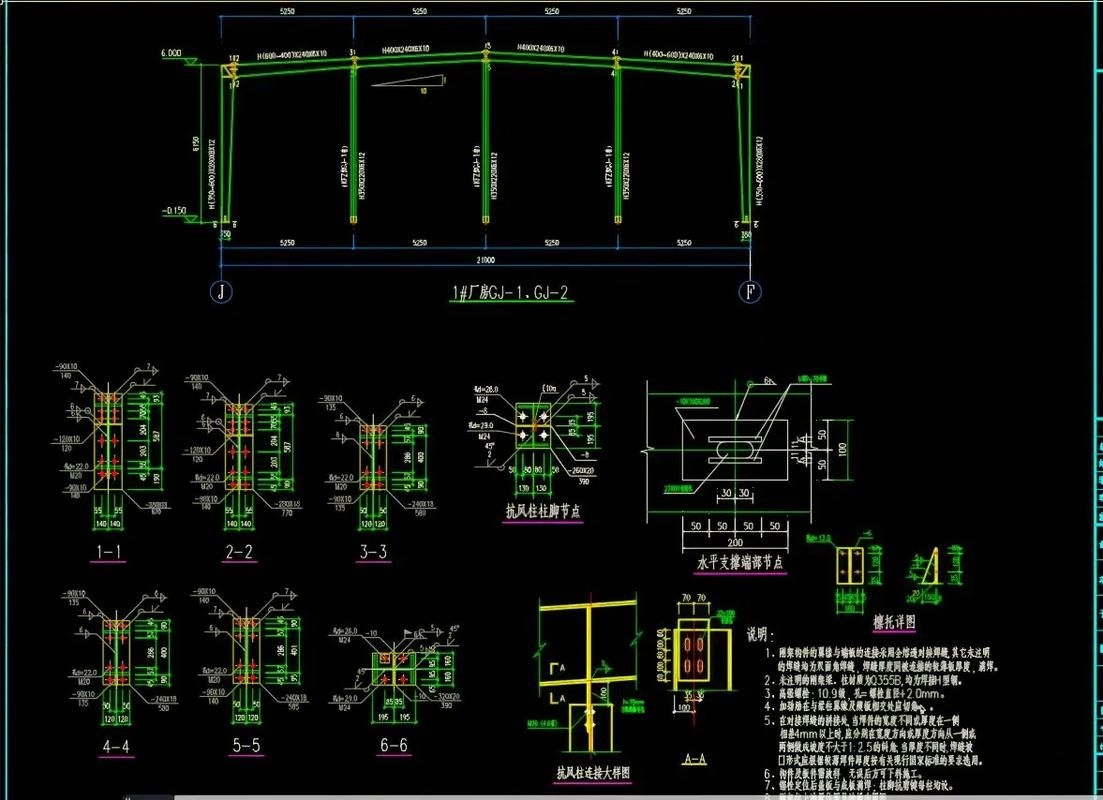

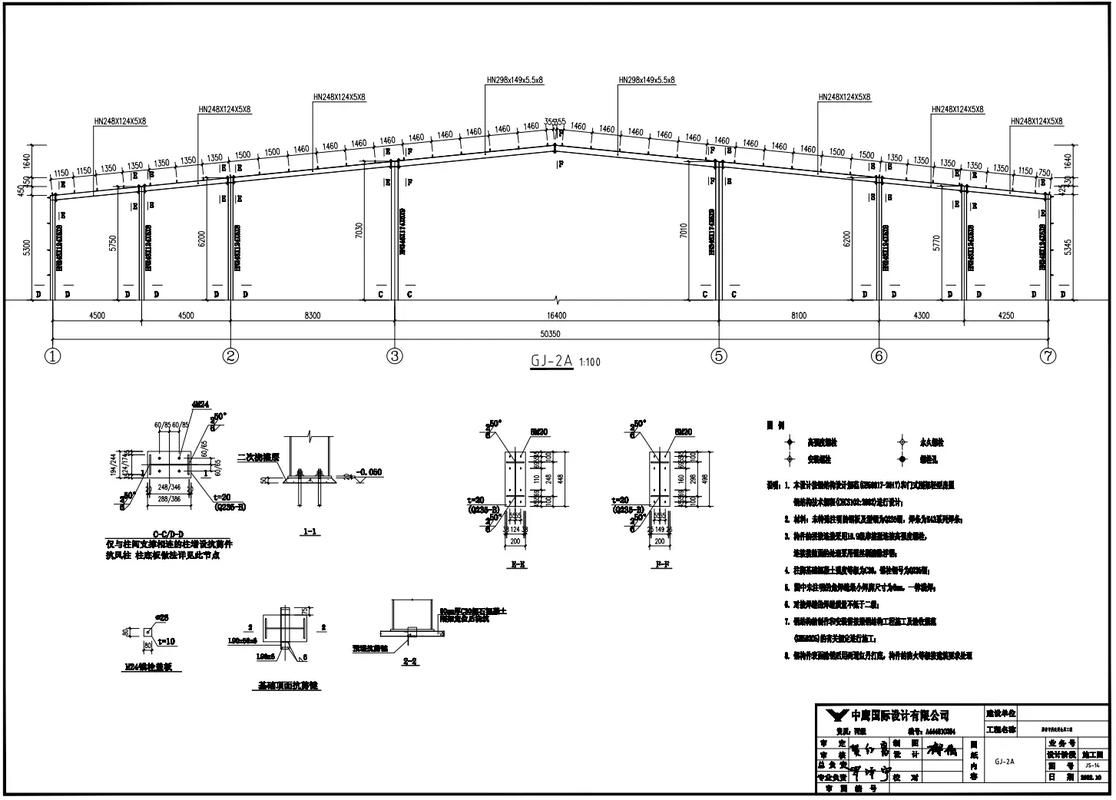

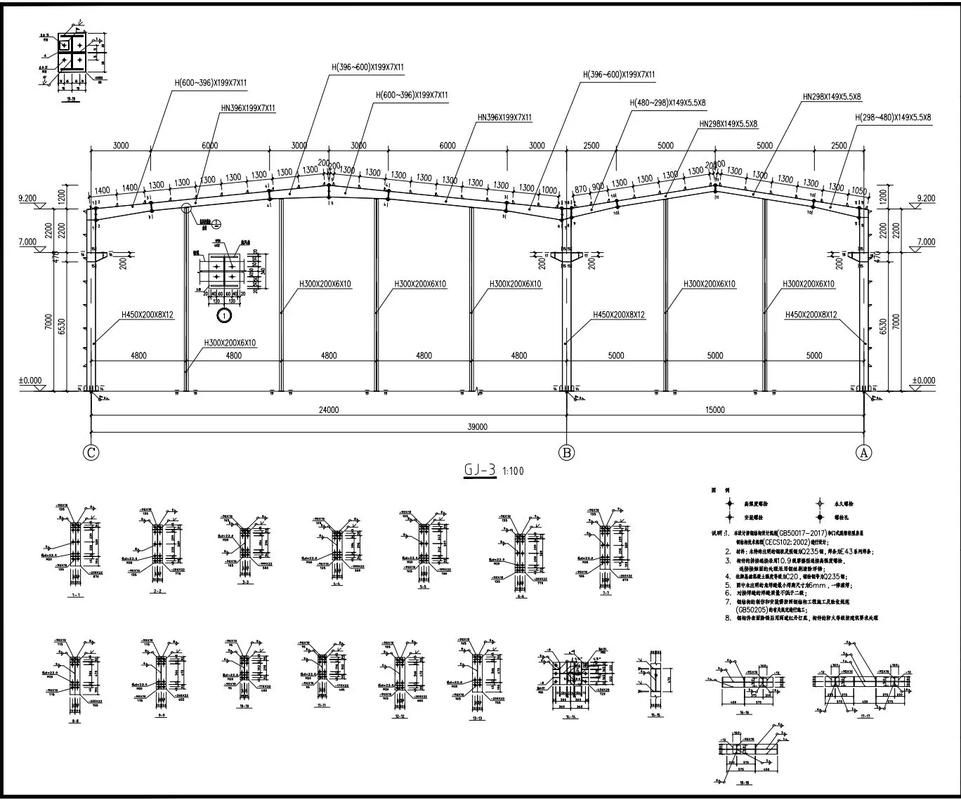

目前單層工業廠房普遍采用門式剛架結構體系。該體系由H型鋼柱與變截面鋼梁剛接形成“門”字形受力框架，具有傳力明確、用鋼量省、安裝便捷的特點。根據是否設置吊車、是否有夾層等使用需求，可分為：

• 典型門式剛架（無吊車）
• 帶吊車梁的門式剛架（設有牛腿支撐吊車梁）
• 帶局部二層的門式剛架（設置夾層柱與夾層梁）

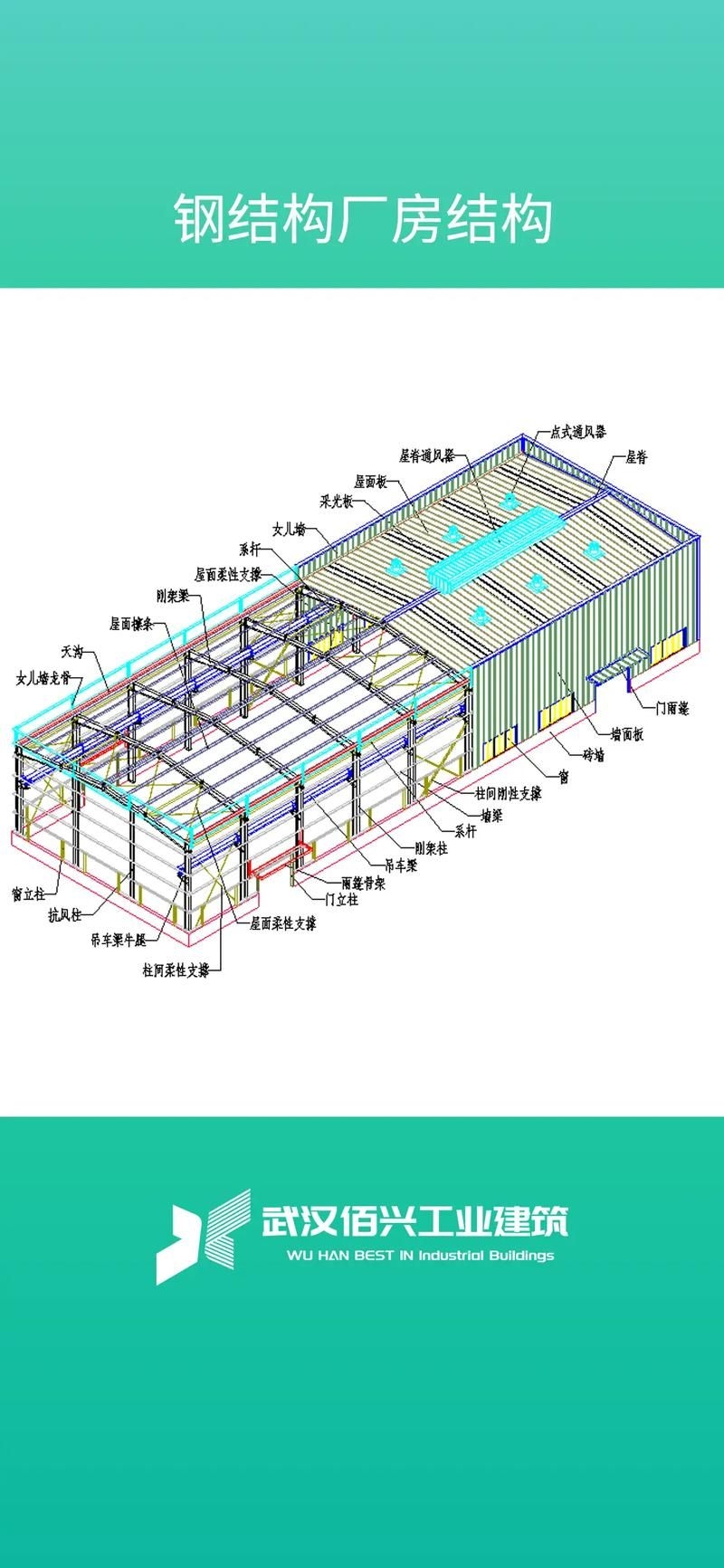

2. 關鍵構件組成

一套完整的設計圖需包含以下核心構件：

• 剛架柱與剛架梁：主要承重構件，通常采用H型鋼或變截面焊接H型鋼。
• 抗風柱：布置于山墻，抵抗橫向風荷載，并通過彈簧片與屋架鉸接。
• 吊車梁與牛腿：當廠房?jī)?nèi)設橋式起重機時必須設置，牛腿焊接于鋼柱側面以支撐吊車梁。
• 支撐系統：

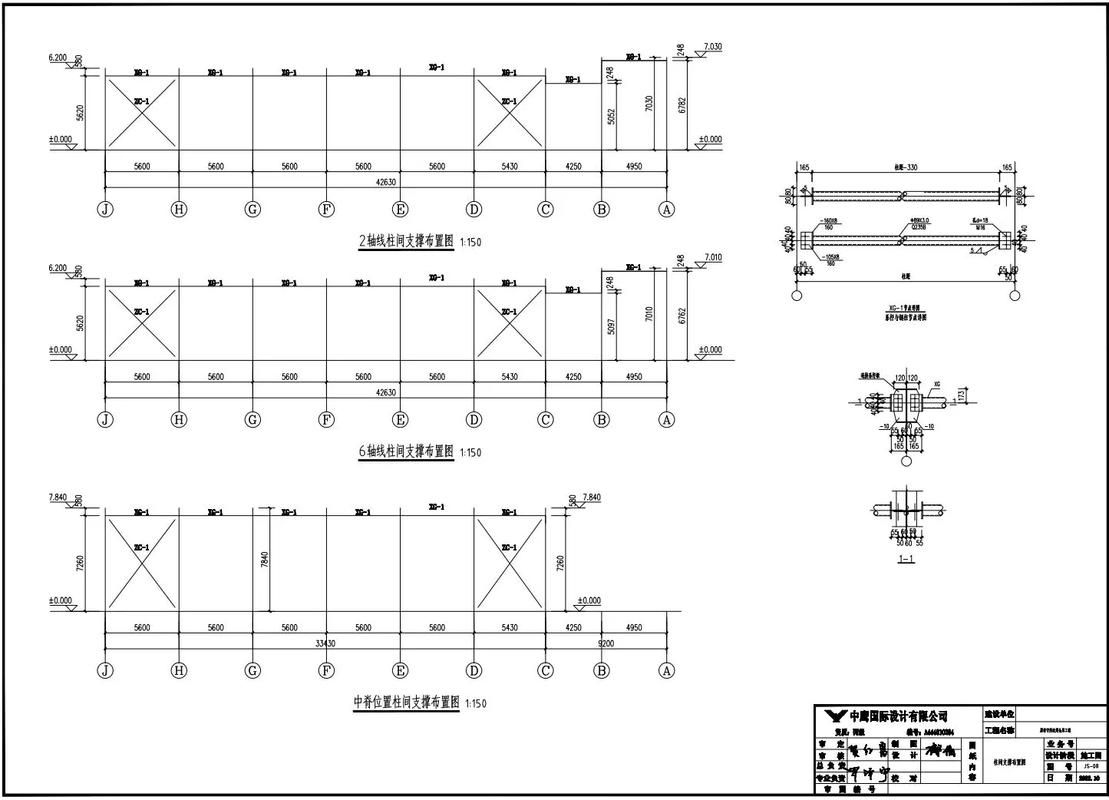

  • 柱間支撐：采用角鋼或圓鋼組成人字形、K形等，傳遞縱向水平力。

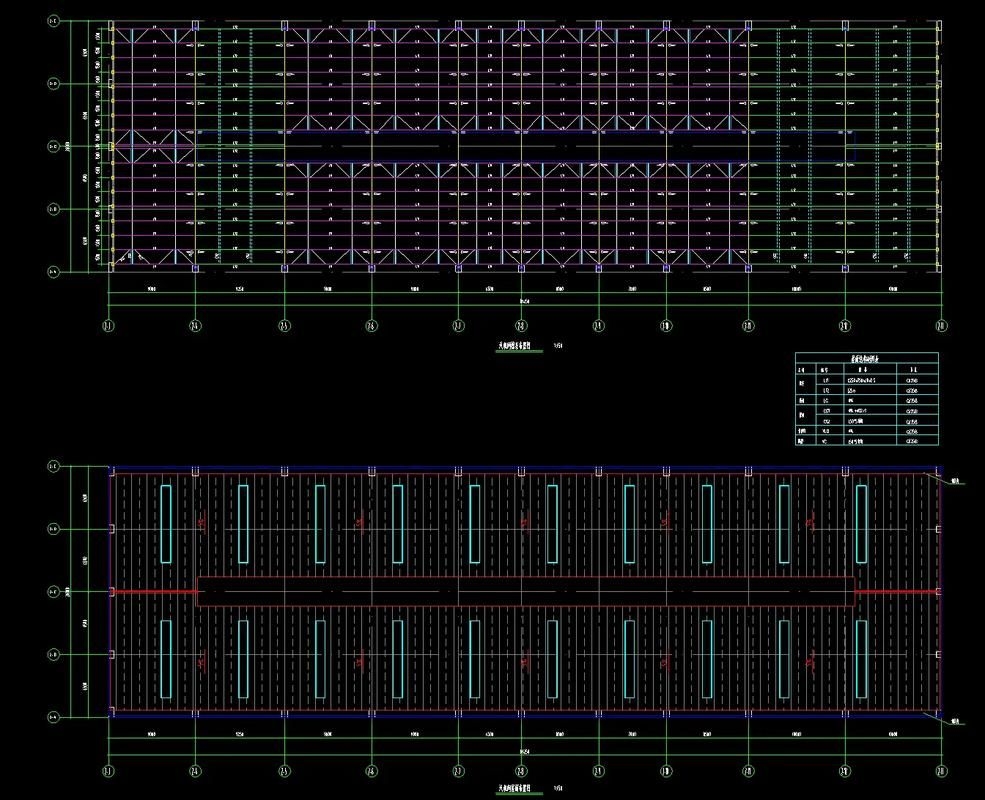

  • 屋面水平支撐：與系桿共同形成封閉受力體系，保證整體穩定性。
• 檁條與墻梁：通常采用C型或Z型冷彎薄壁型鋼，間距約1.5~2m，用于固定屋面板和墻面板。

3. 典型節點設計

節點是結構安全的關鍵部位，常見節點包括：

• 柱腳節點：分為鉸接（僅傳遞豎向力）和剛接（傳遞彎矩），常通過預埋錨栓與基礎連接。
• 梁柱連接節點：采用高強度螺栓連接端板，加設加勁肋防止端板變形。
• 屋脊與檐口節點：需設置屋脊蓋板、防水空腔結構，防止?jié)B漏。

4. 圍護系統設計

• 屋面系統：常用壓型鋼板+保溫層+采光板組合，坡度一般為1/20左右。
• 墻面系統：采用壓型鋼板或夾芯板，門窗洞口需設置包邊加固。

---
