將CAD文件導入3D建模軟件是數字設計流程中的關鍵環節，不同軟件對格式、單位、圖層的處理方式存在差異。以下是主流3D建模工具的系統化導入指南，涵蓋操作步驟、參數設置與常見問題應對。
一、主流3D建模軟件導入流程
1. SolidWorks：導入DWG/DXF為2D草圖
- 打開SolidWorks，選擇文件 > 打開，文件類型選擇DWG 或 DXF。
- 在“DXF/DWG輸入”向?qū)е?，選擇“輸入到新零件”。
- 在“工程圖圖層映射”中，勾選需保留的圖層（如墻體、輪廓線），隱藏標注與文字圖層。
- 選擇“到2D草圖”，點擊“完成”。
- 導入后，可在草圖環境中使用拉伸、旋轉等特征生成3D實體。
- 關鍵提示：確保CAD文件單位與SolidWorks項目單位一致（建議統一為毫米），否則模型比例將嚴重失真。
2. Autodesk Fusion 360：上傳DWG至數據面板
- 登錄Fusion 360，進入數據面板，點擊“上傳”按鈕。
- 選擇本地DWG文件，上傳完成后，雙擊文件即可自動轉換為可編輯的3D設計。
- 系統會自動識別幾何輪廓，支持直接在“設計”環境中進行建模。
- 注意：Fusion 360不支持直接編輯DWG中的注釋與尺寸，建議在導入前清理非幾何信息。
3. SketchUp：預處理+精確導入
- 預處理（關鍵步驟）：
- 在AutoCAD中執行PU（清理無用圖層），保留墻體、輪廓、地形等核心圖層。
- 使用OVERKILL命令刪除重疊線段。

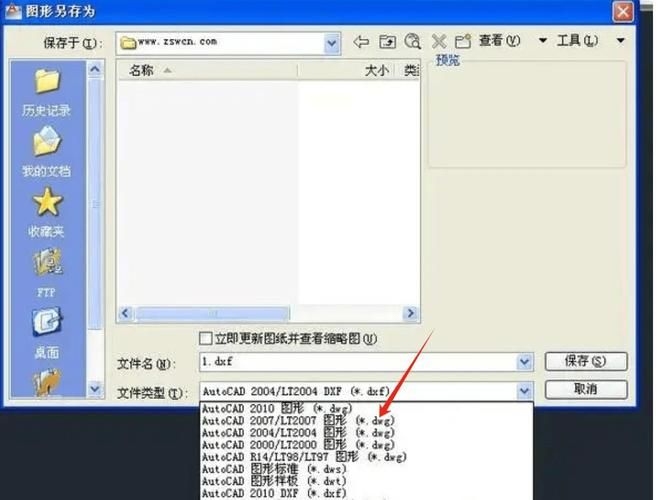

- 導出為DXF R12格式，兼容性最佳。
- 導入設置：
- 在SketchUp中選擇文件 > 導入，選擇DXF文件。
- 點擊“選項”，設置：
- 單位：與源文件一致（如毫米）。
- 勾選“合并共面平面”：自動形成面域。
- 勾選“保持繪圖原點”：避免坐標偏移。
- 導入后，使用推拉工具快速生成墻體、樓板等體塊。
4. Rhino：直接導入DWG并校準單位
- 打開Rhino，選擇文件 > 導入。
- 文件類型選擇CAD格式 (*.dwg)，選擇目標文件。
- 在彈出的導入選項中，確認“單位”設置與源文件匹配（如“毫米”）。
- 點擊“確定”，圖形將完整導入為曲線與面片。
- 優勢：Rhino對DWG的曲線保留極佳，適合曲面建模與NURBS編輯。
5. Blender：通過插件導入STEP/IGES
- Blender原生不支持DWG，但可通過插件導入STEP/IGES格式。
- 安裝插件io_import_step：
- 下載插件文件（.py）。
- 進入編輯 > 偏好設置 > 插件 > 安裝，加載插件。
- 啟用后，在文件 > 導入中選擇STEP (.step)。
- 導入后，模型為網格，需手動清理拓?fù)浠蛑赝負洹?/li>
- 限制：不支持DWG/DXF原生導入，需先用AutoCAD或Fusion 360轉換為STEP。
二、常見問題與解決方案
表格| 問題類型 | 原因 | 解決方案 |
|---|---|---|
| 模型比例錯誤 | CAD與3D軟件單位不一致（如英寸 vs 毫米） | 導入前統一單位；使用“縮放”工具手動修正（比例因子=目標單位/源單位） |
| 實體顯示為線框 | 未安裝對應Object Enabler（如Revit導入Plant 3D DWG） | 安裝與源軟件版本匹配的Object Enabler，刪除舊NWC緩存后重載 |
| 圖層丟失/雜亂 | 導入時未正確映射圖層 | 在導入向?qū)е惺謩?dòng)勾選所需圖層，隱藏標注、文字、尺寸圖層 |
| 曲線斷裂/面無法生成 | DWG含未閉合輪廓或重疊線段 | 使用CAD軟件執行OVERKILL、PEDIT合并多段線，確保閉合環 |
三、最佳實踐建議
- 格式選擇優先級：
DWG/DXF（二維輪廓） > STEP/IGES（三維實體） > OBJ（網格） - 文件預處理：
所有導入前，清理冗余圖層、刪除標注、統一單位、保存為低版本DXF（R12）。 - 坐標系對齊：
勾選“保持繪圖原點”或手動將CAD原點對齊至3D軟件坐標系原點（0,0,0）。 - 版本兼容：
使用與3D軟件匹配的CAD版本導出文件，避免高版本特性導致解析失敗。
