繪制景觀廊架立面圖需遵循專業建筑制圖規范，結合結構邏輯與材料表達，實現功能與美學的統一。以下是系統化繪制流程與關鍵要點：

一、繪制前準備

明確視圖方向：根據廊架在場地中的位置，選擇正立面、側立面或剖立面。通常以主入口方向為正立面，體現主要材質與造型特征。
確定比例與圖幅：推薦使用1:50或1:20比例，確保節點細節清晰可讀。圖名標注為“XX廊架正立面圖”，與平面圖命名體系統一。
基準標高設定：以室內±0.000為基準，標注廊架柱腳、梁底、頂面標高，重要節點如排水坡度、平臺高差需明確標示。

二、核心繪制步驟

輪廓投影
依據平面圖中廊架柱網間距（如3m）、梁跨度，垂直投影至立面圖。使用細實線勾勒主體輪廓，虛線表達被遮擋的構件（如后方立柱）。

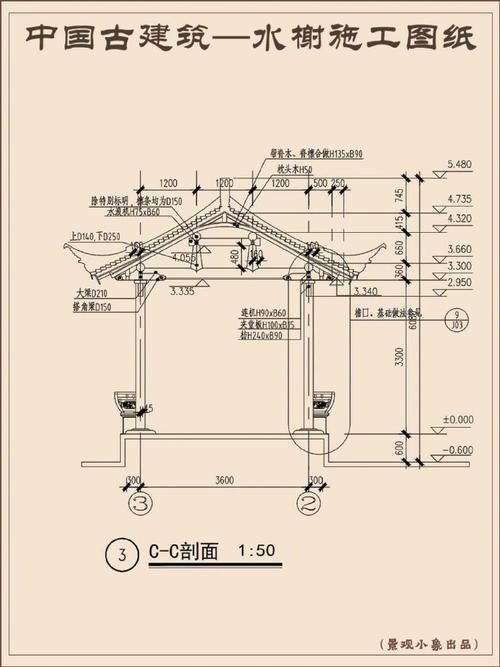

結構節點表達

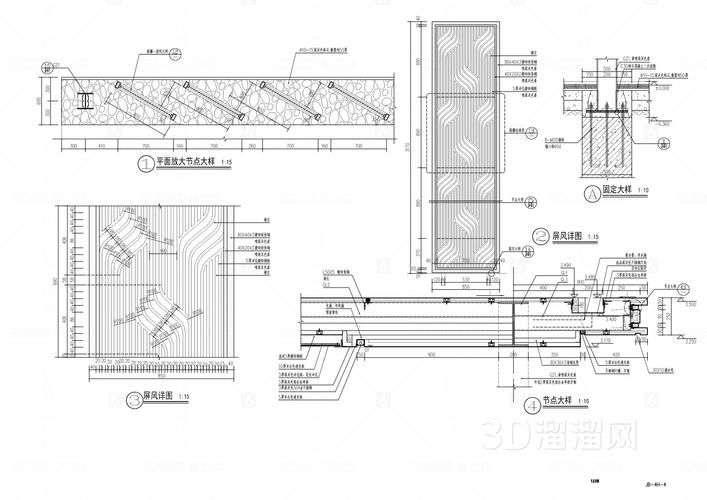

- 木材與金屬連接：防腐木立柱嵌入鋼套管，采用雙螺栓固定，立面圖中以局部放大圖（1:5或1:10）展示螺栓位置與墊片構造。
- 鋁板/鋼構節點：香檳色氟碳漆方鋼管立柱（100×100×3mm）與鋁單板頂蓋（2mm厚）通過角碼連接，立面圖中以剖切符號標注連接方式。
- 排水處理：屋面設1%坡度，落水管沿立柱內側隱蔽布置，立面圖中以斷線示意排水路徑。

材料圖例標注
使用標準圖例區分材質：

表格

材料	立面圖表達方式
防腐木	橫向細密平行線，標注“ACQ防腐處理”
鋁板	均勻淺灰斜紋，標注“2mm香檳色拉絲鋁單板”
鋼結構	粗實線+黑色填充，標注“Q235B方鋼管”
混凝土	粗點狀填充，標注“C30現澆基礎”
攀援植物	虛線輪廓+點狀葉簇，標注“常春藤”

三、標注與深化

尺寸標注：標注柱距、梁高、頂面離地高度（通常2.4–3.0m）、檐口懸挑長度。
文字說明：在圖角注明“所有木材經防腐處理”“金屬構件表面氟碳噴涂”等施工要求。
圖例索引：對復雜節點（如基礎埋深、防水層）設置索引符號，引至大樣圖。

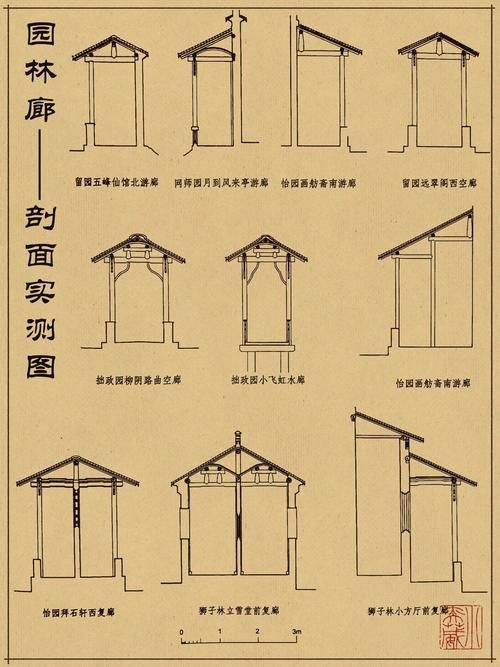

四、典型實例參考

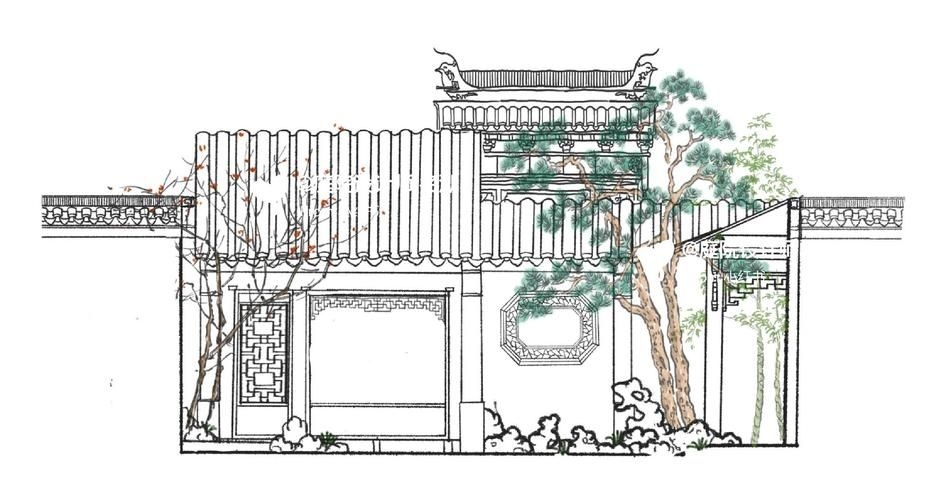

中式框景廊架：采用方通立柱+鋁格柵頂，立面圖中體現“框景”構圖，柱間留白形成畫框式景觀。
Lakeside Pergola：8″×6″木梁支撐，1:50比例圖清晰展示木構搭接、懸挑梁與湖面高程關系。
現代鋼結構廊架：異形曲面鋁板頂棚，立面圖中以連續曲線表達流線造型，體現參數化設計邏輯。
