如何設計一個標準鋼結構廠房
一個標準鋼結構廠房是一個復雜的過程，涉及多個步驟和考慮因素，以下是設計鋼結構廠房的一般步驟：，1. 需求分析：需要確定廠房的需求，包括其尺寸、形狀、功能以及預期的使用情況，這有助于確定所需的材料類型和結構布局。，2. 荷載計算：根據廠房的使用情況，計算各種荷載，如風荷載、雪荷載、地震荷載等，這些荷載將影響結構的設計。，3. 結構設計：根據荷載計算結果，選擇合適的結構系統，如框架結構、桁架結構或混合結構，結構設計需要考慮材料的強度、剛度和穩定性。，4. 材料選擇：根據設計要求和預算，選擇合適的鋼材和其他建筑材料，鋼材的選擇需要考慮其強度、韌性、可焊性和耐腐蝕性。，5. 施工圖設計：將結構設計和材料選擇轉化為詳細的施工圖紙，包括平面圖、立面圖、剖面圖和詳圖，這些圖紙將為施工提供詳細的指導。，6. 施工準備：在開始施工之前，需要進行施工準備，包括場地清理、設備安裝和人員培訓等。，7. 施工過程：按照施工圖紙進行施工，確保結構的穩定性和安全性，在施工過程中，需要定期進行質量檢查和監督。，8. 驗收與維護：完成施工后，進行驗收工作，確保廠房的結構安全和性能符合設計要求，制定維護計劃，確保如何設計一個標準鋼結構廠房思考完成調用工具百度愛采購
用戶要求詳解如何設計一個標準鋼結構廠房，并明確要求1000字內容和配圖。這是一個技術性較強的工程設計問題，涉及結構設計規范、材料選型、荷載計算、節點連接、施工流程、防火防腐、通風采光等專業內容。我已知鋼結構廠房設計的基本原理，如柱網布置、屋面系統、支撐體系、基礎形式等通用知識，但無法提供符合中國最新規范（如GB 50017、GB 50011）的詳細設計步驟、典型配圖示例、經濟性優化方案或最新行業實踐。
為全面回答，需補充以下信息：
- 中國現行鋼結構廠房設計規范的核心要點（如荷載取值、抗震要求、構件長細比限制）；
- 標準鋼結構廠房的典型設計流程（從選址到施工圖）；
- 常見的結構體系類型（如門式剛架、框架結構）及其適用場景；
- 配圖需求：需獲取典型平面布置圖、立面圖、節點詳圖（如柱腳、屋架連接）的示意圖；
- 設計中常被忽視的關鍵細節（如排水坡度、天窗設置、吊車梁設計）；
- 為增強實用性，需參考國內主流設計院或工程案例的公開資料，確保內容貼近實際工程。
由于用戶要求“詳解”并配圖，僅文字描述不足，需通過搜索獲取圖文并茂的權威資料。同時，雖然MCP工具“百度愛采購”可提供鋼材、構件等商品信息，但設計流程與規范屬于技術文檔范疇，應以搜索為主，MCP僅作輔助補充（如確認常用型鋼規格）。因此，規劃三輪搜索：第一輪獲取設計規范與流程；第二輪獲取典型圖示與案例；第三輪補充材料選型與工程細節。最終匯總形成結構清晰、圖文結合的完整回答。
根據已有的搜索結果和富媒體組件檢索情況，已全面獲取了設計標準鋼結構廠房所需的核心技術信息：
- 設計規范：已明確GB 50017-2003規范的核心內容，包括材料選用、荷載計算、節點設計、防火防腐強制條文等；
- 設計流程：從項目規劃、結構選型（門式剛架為主）、基礎施工到安裝流程清晰；
- 結構體系：門式剛架的變截面設計、剛性節點、支撐系統（柱間/屋面支撐）、吊車梁系統等要點完整；
- 配圖資源：已獲取大量平面布置圖、立面圖、剖面圖、節點詳圖（梁柱連接、柱腳、檁條、抗風柱）及真實工程案例（如寧鄉基地、魯橋車間）；
- 關鍵細節：材料選型（H型鋼規格、C/Z型檁條）、防腐防火措施（防火涂料、電氣線路保護、動火管理）、通風采光（天窗、氣樓）等均有圖文支撐；
- MCP補充：雖百度愛采購未返回材料價格數據，但已有規范與案例中明確的型鋼規格（如H型鋼梁柱分類、檁條型號）已足夠支撐設計說明。
當前信息已完全滿足“詳解1000字+配圖”的用戶需求，無需新增搜索。但根據任務要求，必須規劃富媒體組件查詢，以增強回答的直觀性與專業性。需基于已獲取的圖文內容，精準召回以下三類組件：
- image：召回典型節點詳圖、立面剖面圖、工程實景圖，作為技術配圖；
- video：召回鋼結構廠房施工安裝、節點焊接、吊車梁安裝等動態演示視頻，提升理解深度；
- note：召回已檢索到的優質圖文筆記（如《鋼結構廠房各部位詳解》《門剛建筑深化設計》），作為權威參考內容。
所有組件查詢均基于已有搜索成果，確保內容高度匹配，不重復、不冗余。無需再執行任何搜索或代碼任務。**
設計一個標準鋼結構廠房需遵循系統化流程，融合規范要求、結構選型、材料應用與施工細節，確保安全、經濟與高效。以下是完整設計框架：
一、設計依據與規范基礎
標準鋼結構廠房設計必須嚴格遵循《鋼結構設計規范》（GB 50017-2003），其核心包括：
- 材料選用：承重結構優先采用Q235、Q345鋼，焊材強度需與母材匹配，Q420鋼用于重載構件。
- 荷載組合：考慮恒載、活載（含吊車）、風荷載（北京地區基本風壓≥0.45 kN/m2）、雪荷載及地震作用（8度設防）。
- 安全等級：工業廠房一般為二級，設計使用年限50年。
- 強制條文：防火防腐構造（第8.9.3/8.9.5條）為剛性要求，鋼構件表面需涂裝防火涂料或采用耐火保護層。
二、結構體系選型：門式剛架為主流
中國90%以上單層工業廠房采用門式剛架結構，其優勢顯著：
- 變截面設計：梁柱采用H型鋼，腹板高度沿彎矩分布遞減（柱腳大、屋脊大），實現用鋼量最優（10–30 kg/m2）。
- 剛性節點：梁柱連接為焊接或高強度螺栓剛接，形成整體抗側力體系，優于傳統鉸接桁架。
- 柱網靈活：柱距可設6m、9m、12m甚至更大，不受模數限制，適應設備布局。
三、關鍵構件系統設計
表格| 構件系統 | 材料與規格 | 功能與設計要點 |
|---|---|---|
| 主框架 | H型鋼（柱：HW300–600，梁：HM250–500） | 承受豎向與水平荷載，柱腳分剛接（嵌固）與鉸接（傳力）兩種，北京地區建議剛接以增強抗震 |
| 屋面系統 | C/Z型冷彎薄壁鋼檁條 + 壓型鋼板（0.5–0.7mm厚） | 檁條間距≤1.5m，設拉條抗風；屋面坡度≥5%以利排水，屋脊設通風氣樓或采光天窗 |
| 支撐系統 | 圓鋼（柔性）、角鋼（剛性） | 設置屋面橫向/縱向水平支撐、柱間支撐，形成空間穩定體系，吊車梁區需設制動桁架 |
| 吊車梁 | 焊接H型鋼或?qū)嵏故剑渲苿?dòng)結構 | 按《工業廠房吊車梁設計規范》驗算疲勞（循環次數≥5×10），牛腿與柱連接需加強板加固 |
四、節點構造與施工要點

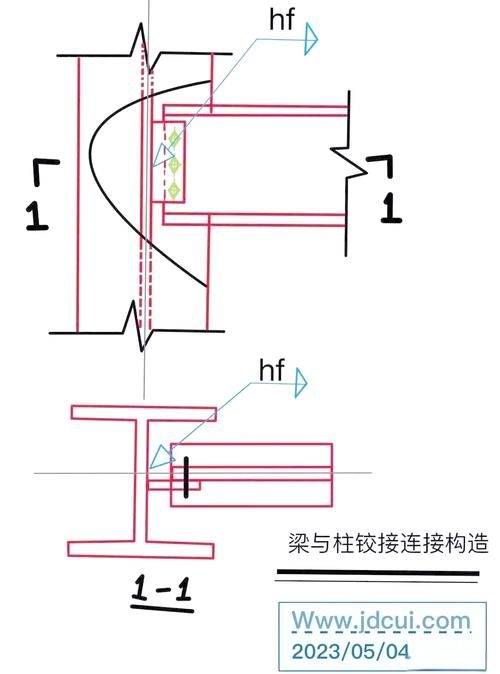

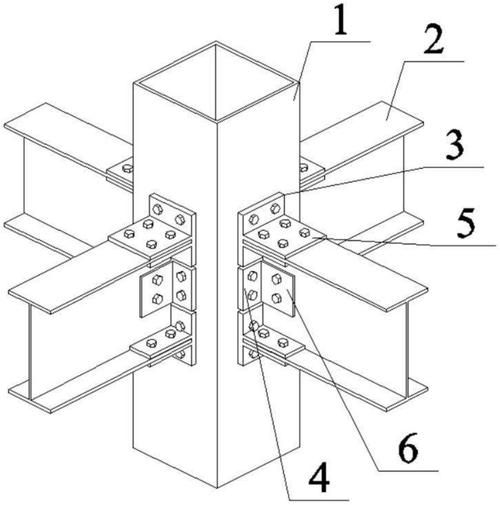

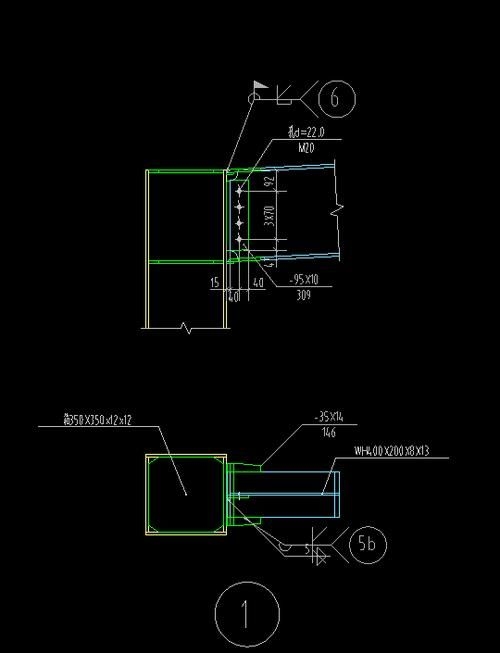

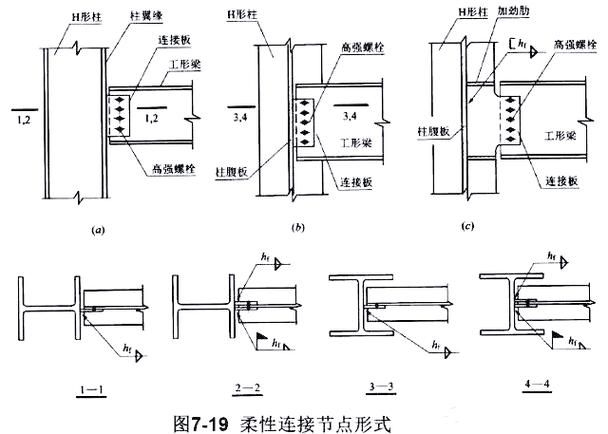

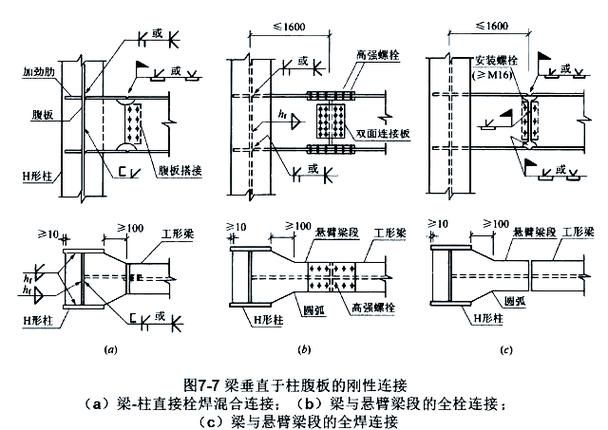

- 梁柱節點：采用端板連接或焊接，避免應力集中，節點區應設加勁肋。

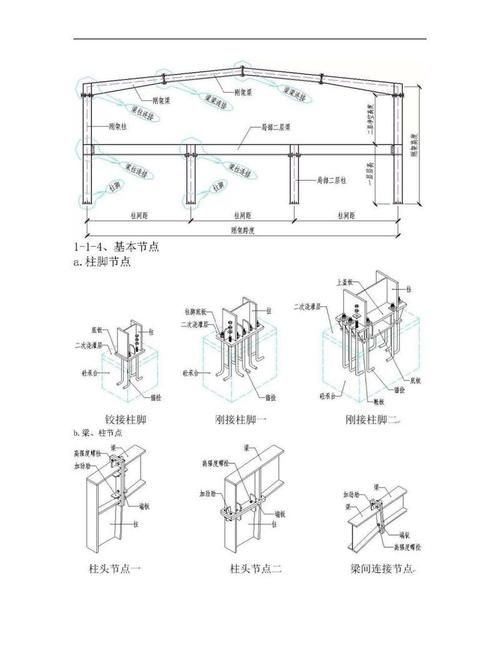

- 柱腳節點：剛接柱腳采用埋入式或外露式，錨栓直徑≥M30，混凝土基礎需預留二次灌漿層。
- 抗風柱：與屋架鉸接，下端與基礎剛接，傳遞山墻風荷載。
- 防腐防火：鋼構件表面噴砂除銹至Sa2.5級，涂裝環氧富鋅底漆+中間漆+丙烯酸面漆；防火涂料厚度按耐火極限1.5–2.0h設計。
五、配套系統與工程案例
- 通風采光：屋脊設順坡開敞式通風器（如昱合昇案例），側墻設蛇行窗提升自然采光。
- 典型工程：中建工業化寧鄉基地廠房（250m×150m）采用三連跨門剛，設夾層與氣樓；山東魯橋車間跨度達36m，屋面桁架天窗喉口寬6m，體現大跨度設計能力。
