圈梁與構造柱的錨固長度要求是砌體結構抗震設計中的核心構造措施，直接關系到建筑整體性與抗倒塌能力。依據《砌體結構設計規范》（GB 50003-2011）與《建筑抗震設計規范》（GB 50011-2010），其錨固要求如下：
縱向鋼筋錨固長度基本要求
- 構造柱縱向鋼筋在圈梁內的錨固長度不應小于300mm，且不得小于50倍鋼筋直徑（50d）。例如，當采用Φ12鋼筋時，錨固長度應≥600mm。

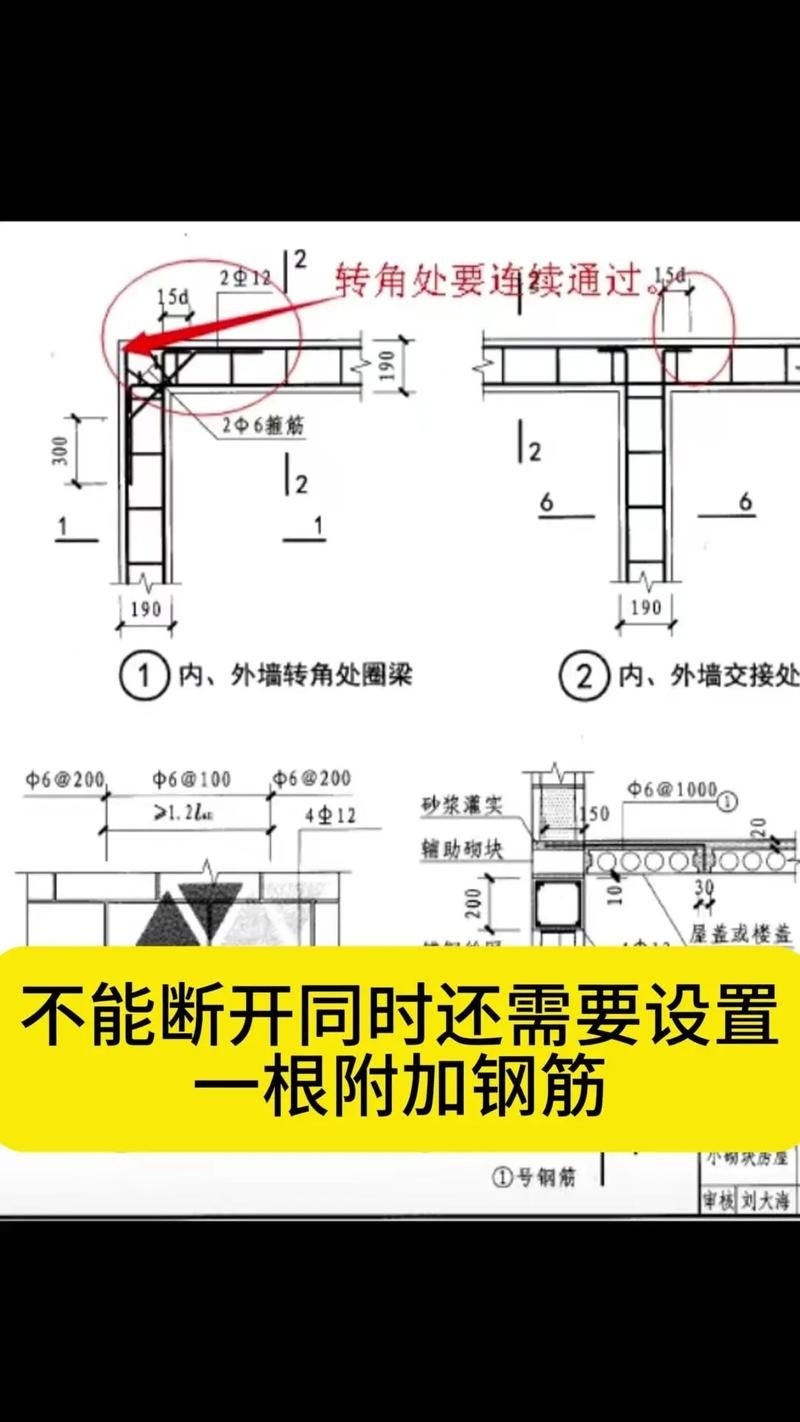

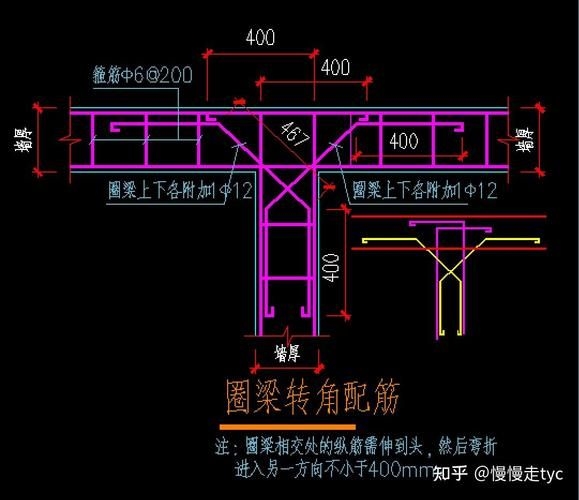

- 圈梁縱向鋼筋在構造柱內的錨固長度同樣應滿足≥300mm或50d，且鋼筋應置于構造柱主筋內側，確保力傳遞路徑清晰，避免鋼筋外露導致粘結失效。
- 在8度及以上抗震設防區，構造柱縱筋應貫通整個房屋高度，并伸入墻體長度不小于1/2層高，以增強約束作用。
錨固構造細節

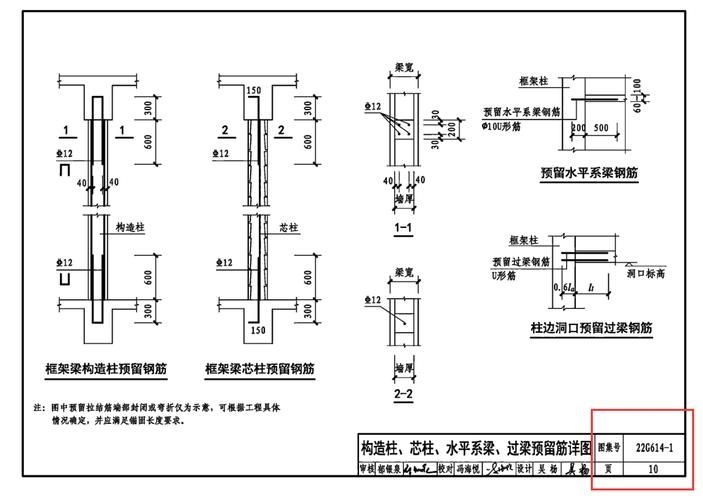

- 頂部錨固：當構造柱無法直接錨入上部梁板時，應采用植筋技術，植筋數量不少于2根，植筋深度應滿足《混凝土結構后錨固技術規程》（JGJ 145-2013）要求，通常取12d~15d（d為植筋直徑），并應進行抗拔檢測。

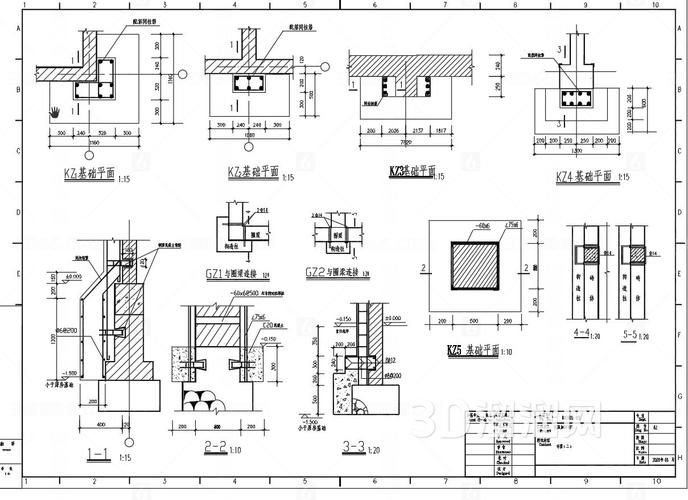

- 底部錨固：構造柱無需獨立基礎，但應伸入室外地面下500mm，或與基礎圈梁可靠連接，通過預留插筋實現剛性錨固。
- 搭接要求：構造柱縱筋在樓層間搭接時，搭接長度統一為50d，且允許全部縱筋在同一連接區段搭接，搭接區箍筋間距≤200mm，且不少于4道。
節點構造與施工要點
- 馬牙槎設置：構造柱與砌體交接處應砌成馬牙槎，槎口寬度60–100mm，高度200–300mm，應先退后進、對稱砌筑，確保咬合緊密。
- 拉結筋布置：墻體與構造柱間應設置Φ6@500mm的拉結鋼筋，每邊伸入墻體不小于1000mm，與構造柱縱筋可靠綁扎。
- 混凝土強度：圈梁與構造柱混凝土強度等級不應低于C20，保護層厚度不小于20mm。
抗震設防等級影響
表格| 抗震設防烈度 | 錨固長度要求 | 特殊構造要求 |
|---|---|---|
| 6~7度 | ≥300mm 或 50d | 圈梁貫通，構造柱間距≤4m |
| 8度 | ≥300mm 或 50d | 圈梁在所有橫墻設置，構造柱縱筋貫通，頂部植筋≥2根 |
| 9度 | ≥300mm 或 50d | 所有墻體設圈梁，構造柱加密，鋼筋錨固需驗算LaE修正系數 |
注：LaE為抗震錨固長度，需根據鋼筋等級、混凝土強度、抗震等級進行修正，通常為基本錨固長度La×1.05~1.15。

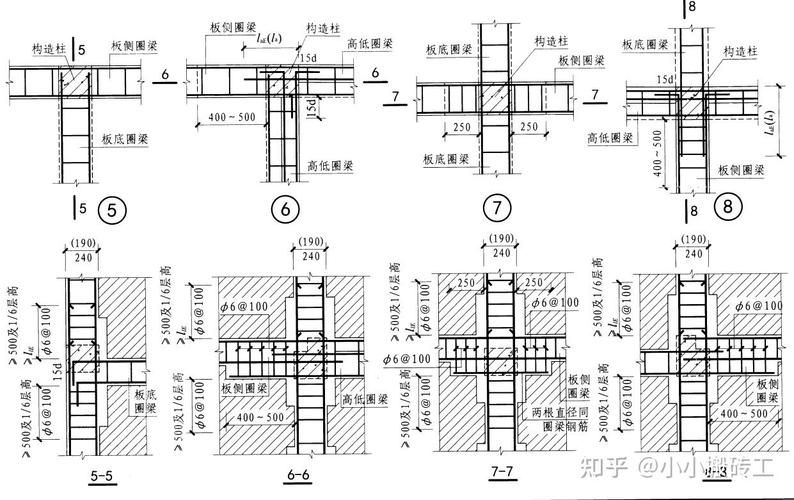

可視化構造示意圖
