砌體鋼筋加固是提升磚混結構抗震性能與整體性的關鍵措施，但施工中常見錯誤頻發，直接威脅建筑安全。以下為六大典型錯誤及其技術后果，均基于國內工程實踐與《砌體結構加固設計規范》（GB 50702）等權威標準歸納：

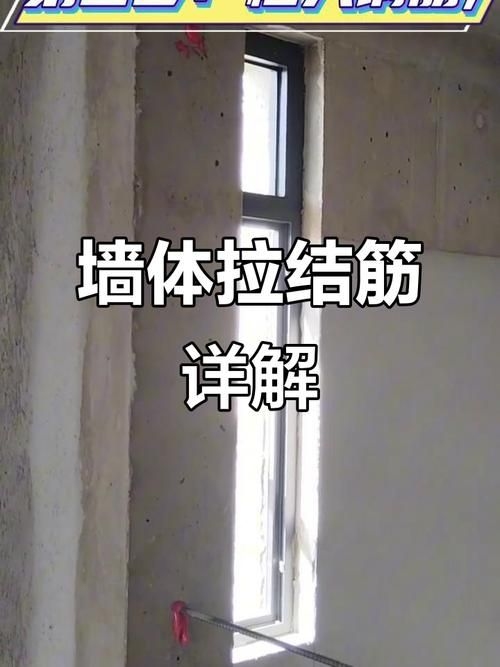

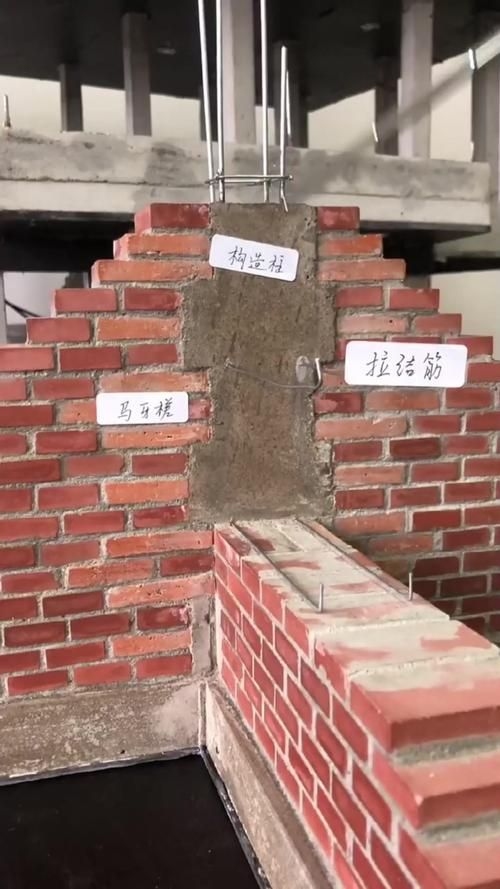

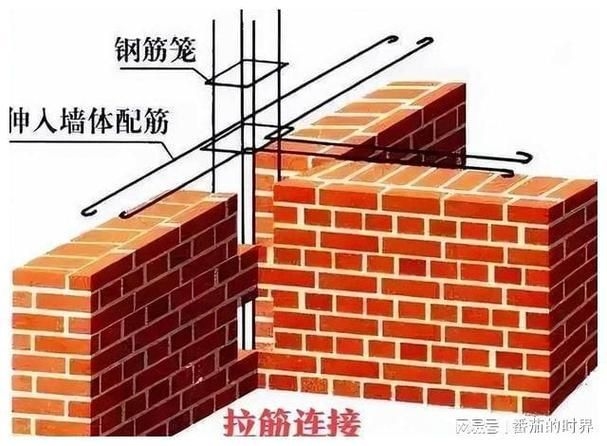

一、拉結筋設置缺失或錨固不足
拉結筋用于連接砌體墻與構造柱，是抗震傳力的核心構件。常見錯誤包括：
- 未按規范每500mm高度設置2Φ6鋼筋；
- 植筋深度不足（應≥10d且≥100mm），部分僅插入30~50mm；
- 未做彎鉤或彎鉤角度小于135°，導致錨固失效。
后果?：墻體與構造柱脫離，地震時墻體易傾覆。
依據：GB 50702-2011第5.3.2條，拉結筋應貫通墻體并可靠錨固于構造柱內。

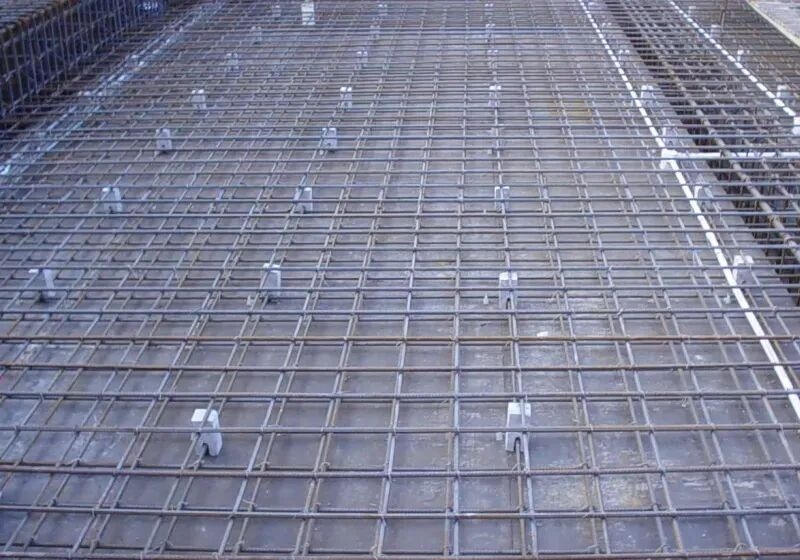

二、鋼筋保護層厚度嚴重不足
保護層是防止鋼筋銹蝕的第一道屏障?，F(xiàn)場常見：
- 墊塊數量不足、間距過大（＞1m）；
- 使用碎磚、石子代替標準塑料或混凝土墊塊；
- 混凝土澆筑后鋼筋被踩踏下沉，保護層實測值＜15mm（規范要求≥20mm）。
后果?：鋼筋暴露于濕氣中，銹蝕膨脹導致墻體開裂、剝落，結構耐久性驟降。
依據：《混凝土結構工程施工質量驗收規范》GB 50204，砌體加固鋼筋保護層最小厚度為20mm。
三、鋼筋搭接長度不達標
搭接是鋼筋傳力的“接力點”，錯誤包括：
- 搭接長度按“經驗”取值（如僅取300mm），未按1.4La（抗震）或1.2La（非抗震）計算；
- 同一截面搭接率＞50%，未錯開；
- 綁扎不牢，鐵絲松脫。
后果?：接頭處應力集中，地震中率先斷裂，整體性喪失。
示例：Φ6鋼筋，抗震時搭接長度應≥1.4×35×6=294mm，實際施工常不足200mm。
四、植筋孔洞處理不當
植筋是加固中最常用技術，錯誤操作包括：
- 孔洞未清孔（粉塵未用壓縮空氣吹凈）；
- 未使用專用結構膠，改用普通水泥漿；
- 植筋后未養護（規范要求≥72小時），即進行砌筑。
后果?：膠體與基材粘結力不足，鋼筋在受力時被拔出，加固失效。
依據：《混凝土結構后錨固技術規程》JGJ 145，植筋孔深應≥10d，膠體必須為A級膠。
五、鋼筋網砂漿面層施工缺陷
鋼筋網用于增強墻體抗剪能力，常見錯誤：
- 鋼筋網未與墻體粘結，懸空于灰縫中；
- 網片搭接長度＜100mm，未形成連續受力體系；
- 砂漿強度等級低于M10，或未分層抹壓。
后果?：網片與墻體脫開，無法協同受力，抗剪能力接近于無。
六、箍筋加密區未執行
構造柱上下端1/6層高或500mm范圍內為抗震加密區，但常出現：
- 箍筋間距＞100mm（應≤100mm）；
- 未設置封閉式箍筋，使用開口箍；
- 箍筋彎鉤未135°且未平直段≥10d。
后果?：核心區抗剪能力不足，地震時發生剪切破壞。

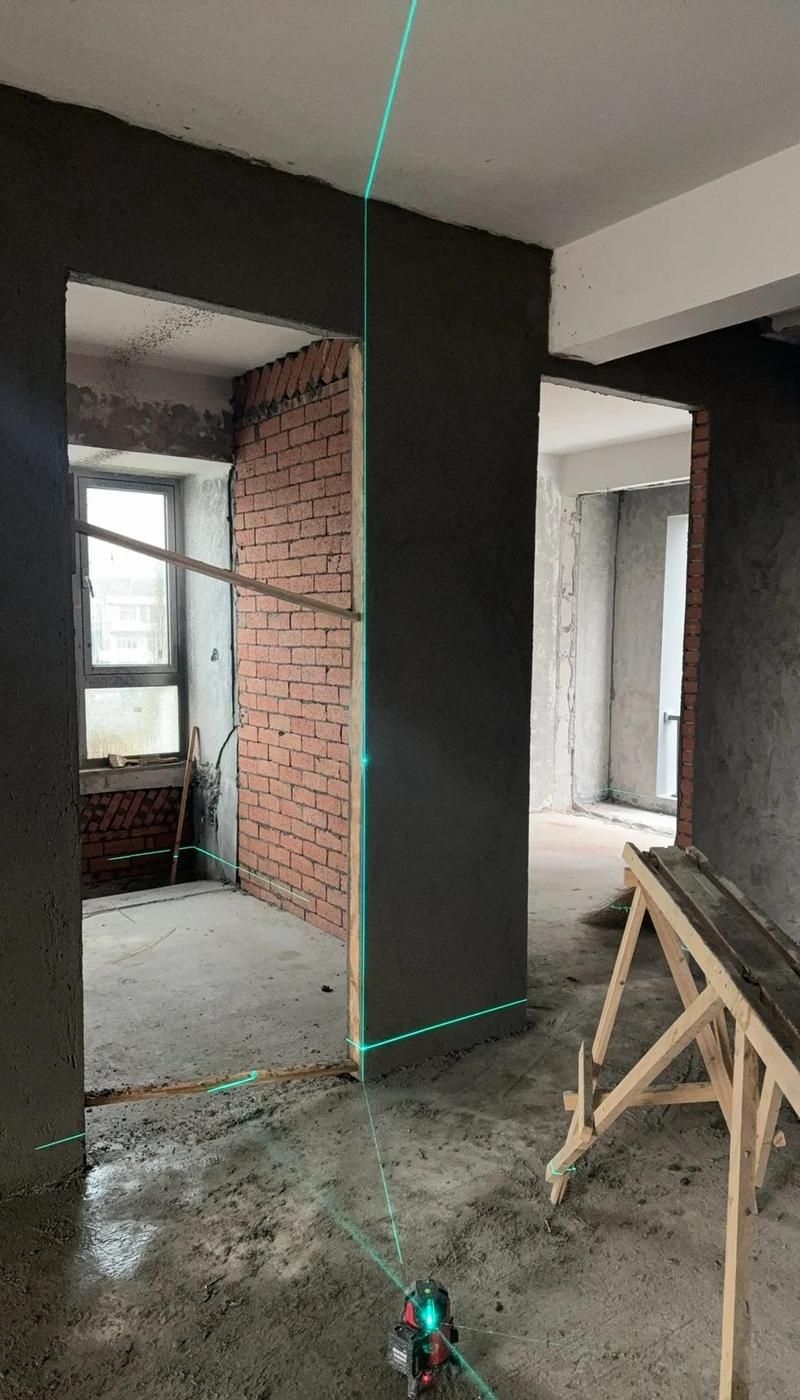

上述錯誤多源于施工人員技術意識薄弱、監理缺位及標準執行不嚴。建議施工前開展專項交底，使用激光測距儀校驗保護層，采用植筋膠檢測儀驗證錨固質量，并在關鍵節點留存影像資料。
