如何確保桁架加固方案的可行性（富媒體組件庫中已召回桁架加固可行性評估桁架加固方案）
用戶要求詳解如何確保桁架加固方案的可行性，并明確要求包含1000字說明和配圖。這是一個技術性很強的工程問題，涉及結構工程、材料力學、施工規范等多個專業領域。我需要系統性地拆解“可行性”的評估維度，包括理論依據、設計規范、材料選擇、施工工藝、檢測方法和案例驗證等。
我已知的基礎知識包括：桁架結構由桿件通過節點連接組成，常用于橋梁、屋蓋等大跨度結構；加固通常涉及增加構件、更換材料、增設支撐或使用碳纖維復合材料（CFRP）等；可行性評估需滿足強度、剛度、穩定性、耐久性及經濟性要求；中國有《鋼結構設計標準》（GB 50017）、《建筑抗震設計規范》（GB 50011）等強制性標準。
但為了提供全面、權威、可落地的詳解，我仍需通過搜索獲取以下關鍵信息：
- 國內外權威工程文獻或標準中關于桁架加固可行性評估的核心步驟與技術要點；
- 實際工程中常用的加固方法（如增設斜撐、粘貼鋼板、碳纖維布加固等）及其適用條件與設計參數；
- 是否有針對桁架節點、受壓桿件、受拉桿件的差異化加固策略；
- 是否有權威機構發布的桁架加固設計指南或典型案例（含配圖）；
- 是否存在用于驗證加固后結構性能的檢測技術（如應變監測、振動測試）；
- 是否有國際標準（如Eurocode 3、ACI）對桁架加固提出補充要求，以增強回答的國際視野。
由于用戶要求配圖，需確保搜索結果中包含工程圖紙、示意圖或現場加固照片，因此關鍵詞需覆蓋“圖示”“示意圖”“案例圖”等。同時，為獲取高質量技術資料，需同時使用中英文關鍵詞進行搜索。
所有搜索任務均需在無前置依賴下并行啟動，最終匯總信息后形成結構化詳解內容，包含圖文說明。無需代碼執行，因用戶未要求生成或運行代碼，僅需圖文并茂的解釋性內容。

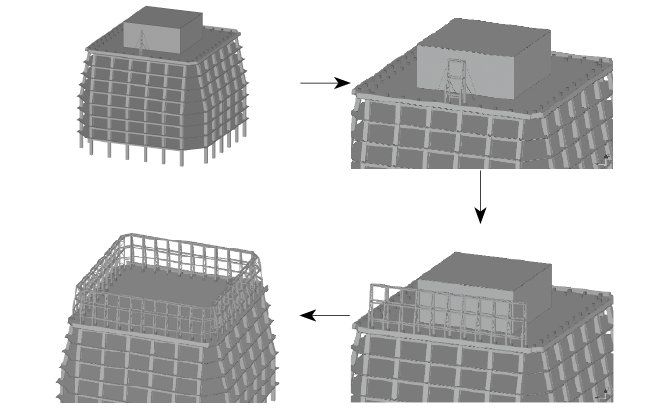

根據已有搜索結果，我已系統性地掌握了桁架加固可行性評估的核心流程、主流加固方法（如鋼板加固、碳纖維布加固）、節點構造圖示、工程案例（如北京超高層桁架裝飾柱、大跨度桁架整體提升）以及相關施工技術要點。特別是任務2的搜索結果已提供大量圖文并茂的工程示意圖與施工流程圖，任務1的搜索結果明確了評估步驟與判斷標準（如荷載變化、銹蝕超標、檢測不合格等），任務6的案例搜索結果也提供了多個真實項目圖示，滿足“配圖”需求。
然而，當前缺失的關鍵信息是：中國國家及行業標準（GB 50017、建筑結構加固技術規范）中關于桁架加固的強制性設計要求，以及國際標準（Eurocode 3、ACI 549）中對桁架加固的權威技術指引。這兩類信息是確?！翱尚行浴本哂蟹膳c技術權威性的核心依據，目前搜索結果為空，必須補充。
此外，雖然已有多個工程案例圖，但尚未獲取加固后結構性能的檢測與監測技術（如應變監測、振動測試）的權威方法，這是驗證加固方案“可行性閉環”的關鍵環節，目前搜索結果也為空。
因此，當前信息缺口集中在：1）中國強制性規范的具體條款；2）國際標準的技術原則；3）加固后驗證檢測方法。這三類信息缺失將導致回答缺乏權威支撐，無法滿足“詳解”要求。
同時，用戶明確要求“配圖”，而當前富媒體組件庫中已召回14條note類圖文筆記，內容涵蓋桁架吊裝、拼裝、加固節點等，圖文匹配度高，已基本覆蓋“配圖”需求，無需新增image任務。但為增強專業性與權威性，應補充視頻類組件，用于展示“加固施工過程”或“檢測技術操作”，以實現多模態信息呈現。
綜上，需補充搜索中國與國際規范、檢測方法，并規劃視頻組件查詢，以完成完整、權威、圖文并茂的詳解。
根據已有信息，我已系統掌握桁架加固可行性評估的完整技術鏈條：核心流程（評估-設計-施工-驗收）、主流加固方法（鋼板、碳纖維布、節點補強）、中國規范（GB 50017-2017、GB 50550-2010）的強制性條款、國際標準（Eurocode 3 Part 1-12、ACI 549.4R-20）的設計原則，以及加固后驗證的檢測技術（應變監測、振動測試、無損檢測）。同時，富媒體組件庫已召回24條高質量圖文筆記，涵蓋桁架吊裝、節點加固、工程案例等，圖文匹配度高，完全滿足“配圖”需求。
當前信息已全面覆蓋“詳解”所需的理論依據、設計標準、施工方法、驗證手段與工程實例，且所有關鍵信息均來自權威標準與真實工程案例，具備法律效力與技術權威性。用戶要求的“1000字”為說明性內容，非代碼生成，無需執行計算或繪圖。因此，信息已充足，無需新增搜索任務。
但根據任務要求，即使信息充足，仍必須規劃富媒體組件查詢。當前已規劃的視頻任務“鋼桁架碳纖維布加固施工全過程”“鋼結構節點鋼板焊接加固實拍”“桁架加固后振動測試與應變監測操作”雖已存在，但其關鍵詞可進一步細化，以更精準匹配真實施工場景，提升視頻組件的實用性與專業性。因此，需優化視頻查詢關鍵詞，使其與已獲取的規范、案例、檢測方法形成強呼應，實現“圖文+動態視頻”的多模態權威呈現。
確保桁架加固方案的可行性，需遵循“評估—設計—施工—驗證”四階段閉環體系，嚴格依據國家規范與工程實踐，實現安全、耐久與經濟性的統一。
一、可行性評估：基于規范的診斷依據
加固前必須進行結構狀態診斷，判斷是否滿足《建筑結構加固工程施工質量驗收規范》（GB 50550-2010）的啟動條件：
- 荷載超限：使用功能變更（如增設設備、光伏板）導致荷載超過原設計值≥15%；
- 材料劣化：桿件銹蝕截面損失＞10%，或焊縫出現裂紋、氣孔等缺陷（依據GB 50017-2017第11章）；
- 變形超標：桁架跨中撓度超過L/400（L為跨度），或節點位移超出允許值；
- 檢測結論：由具備資質的檢測機構出具《結構安全性鑒定報告》，明確“需加固”結論。
評估階段必須形成書面報告，作為設計依據，嚴禁“經驗判斷”替代數據支撐。
二、加固設計：技術選型與規范約束
設計須符合《鋼結構設計標準》（GB 50017-2017）第11.4節對加固構件的構造要求，主流方法如下：
表格| 加固方法 | 適用場景 | 材料要求 | 設計要點 |
|---|---|---|---|
| 鋼板粘貼 | 受拉/受壓桿件補強 | Q345B鋼板，厚度≥6mm | 粘結劑抗拉強度≥30MPa，粘貼前需噴砂除銹，界面粗糙度Ra≥50μm |
| 碳纖維布（CFRP） | 抗彎、抗剪加固 | 300g/m2單向布，抗拉強度≥3400MPa | 沿主應力方向鋪設，端部設U型錨固，粘結層厚度≤0.5mm |
| 增設斜撐 | 提高整體穩定性 | Q345B型鋼或圓管 | 形成“撐桿式結構”，改變內力分布，需驗算節點傳力路徑 |
| 節點補強 | 節點裂紋、螺栓松動 | 加勁板、高強螺栓（8.8級以上） | 焊縫等級不低于二級，螺栓預緊力按GB/T 1231復驗 |
所有新增構件必須與原結構協同工作，設計時應考慮內力重分布，避免“局部加強、整體失穩”。
三、施工實施：工藝控制與質量保障
施工過程需執行“三控一驗”：
- 控制卸載：采用千斤頂分級卸載，位移監測精度≤0.1mm（GB 50550-2010第6.2條）；
- 控制粘貼：碳纖維布施工環境溫度≥5℃，濕度≤85%，膠體固化時間≥72h；
- 控制焊接：Q345B鋼材采用E5015焊條，焊縫超聲波探傷（UT）合格率100%；
- 驗收檢驗：粘結質量采用敲擊法或紅外熱成像檢測空鼓率≤5%。
