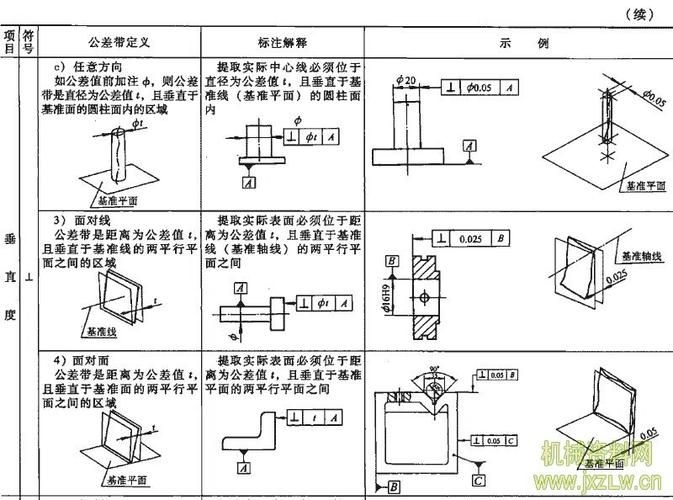

垂直度誤差是幾何公差中控制被測要素與基準要素之間垂直關系的關鍵指標，廣泛應用于機械制造、精密裝配、建筑工程等領域。其本質是實際要素偏離理想90°垂直狀態的程度，誤差大小直接影響零件的裝配精度、運動性能與結構穩定性。根據GB/T 1182-2018與ISO 1101標準，垂直度誤差主要分為以下四類典型形式：
1. 面對面對垂直度誤差
被測要素為平面，基準要素也為平面。公差帶為距離為公差值t、且垂直于基準平面的兩平行平面之間的區域。
工程實例：機床導軌安裝面與底座基準面的垂直度超差，會導致滑臺運動偏斜，影響加工精度。
標注示例：⊥ 0.05 A，表示被測面相對于基準面A的垂直度公差為0.05mm。
2. 面對線垂直度誤差
被測要素為平面，基準要素為直線（如軸線）。公差帶為距離為公差值t、且垂直于基準軸線的兩平行平面之間的區域。
工程實例：箱體端面相對于軸承孔軸線的垂直度超差，將導致軸系安裝后產生傾斜載荷，加速軸承磨損。
標注示例：⊥ 0.03 B，表示端面相對于基準軸線B的垂直度公差為0.03mm。

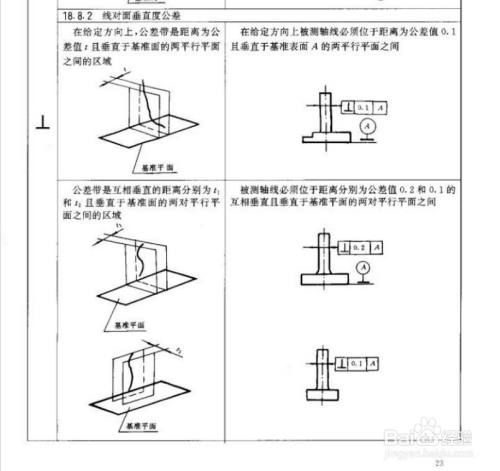

3. 線對面垂直度誤差
被測要素為直線（如孔或軸的軸線），基準要素為平面。公差帶可為兩種形式：
- 給定方向：兩平行平面，垂直于基準平面；
- 任意方向：直徑為公差值Φt 的圓柱面，軸線垂直于基準平面。
工程實例：螺栓孔軸線相對于安裝基面的垂直度超差，會導致緊固件受力不均，引發松動或斷裂。
標注示例：⊥ Φ0.02 C，表示軸線在任意方向上必須位于直徑0.02mm的圓柱內，且該圓柱軸線垂直于基準面C。
